Balamă pentru dulap cu îndoire la 90 de grade

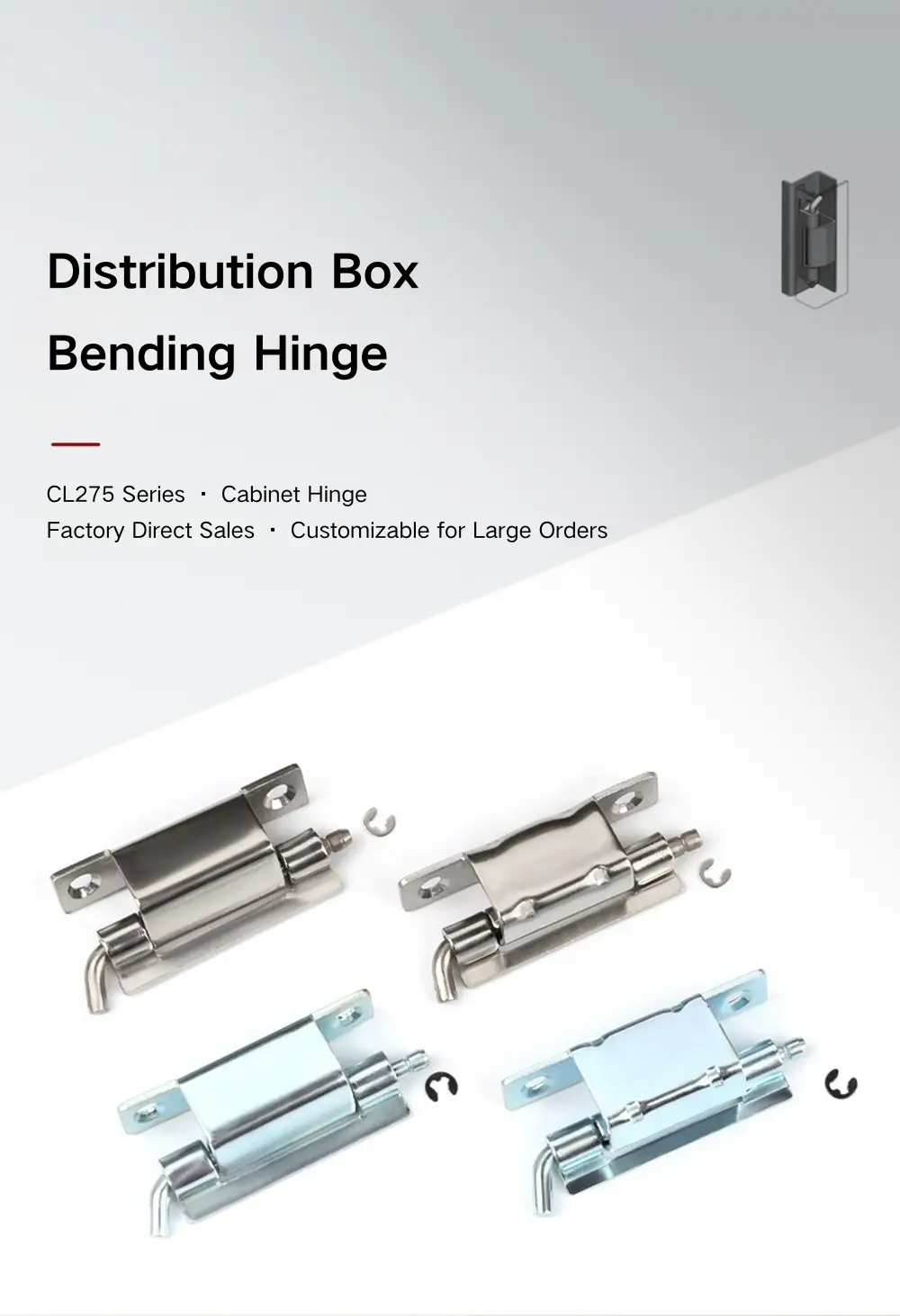

Pentru cumpărătorii care achiziționează balamale pentru carcase ascunse de la Yitai Lock, seria CL275 de 90 Degree Bend Cabinet Hinge acoperă două unghiuri de deschidere pe cele trei modele ale sale - 120° la CL275-1 și 90° atât la CL275-2, cât și la CL275-3. CL275-2 și CL275-3 au aceeași amprentă orizontală, dar diferă în dimensiunile lor laterale, așa că alegerea dintre ele se reduce la geometria specifică a panoului ușii și a cadrului dulapului dvs. Toate trei folosesc un butoi de Φ5 mm cu un inel de reținere Φ4 deschis pentru reținerea știftului.

Opțiuni de model și dimensiuni

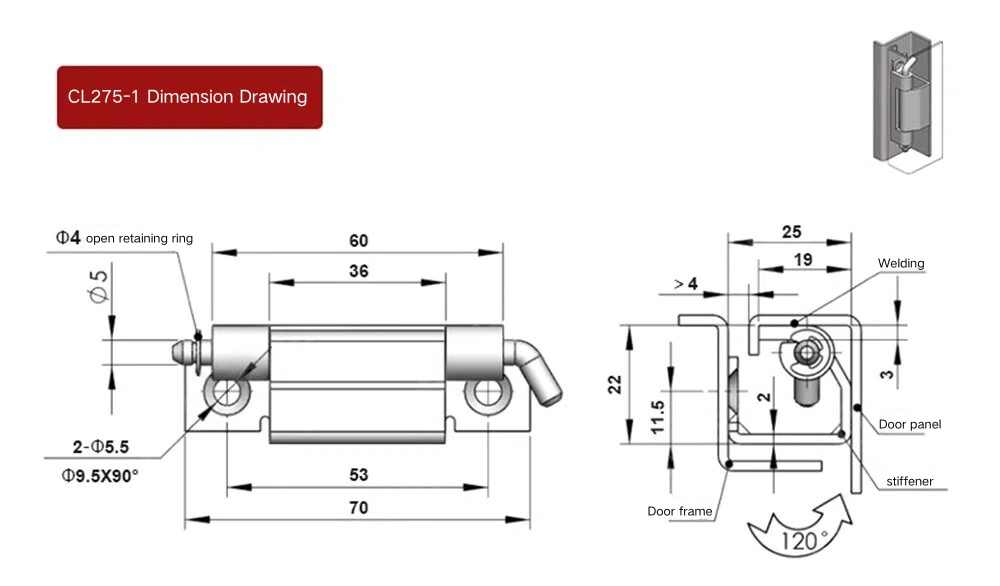

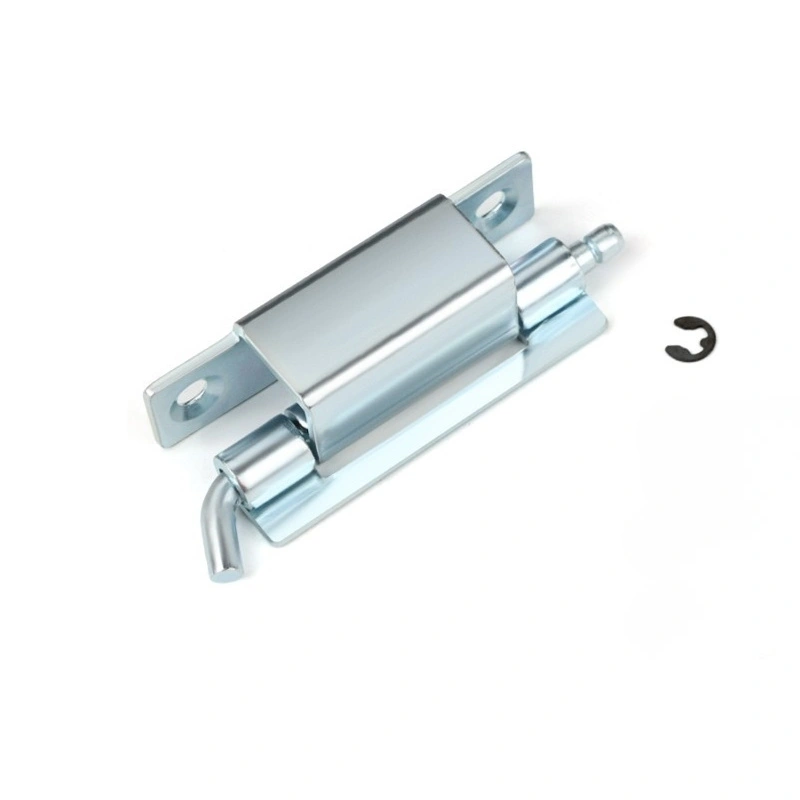

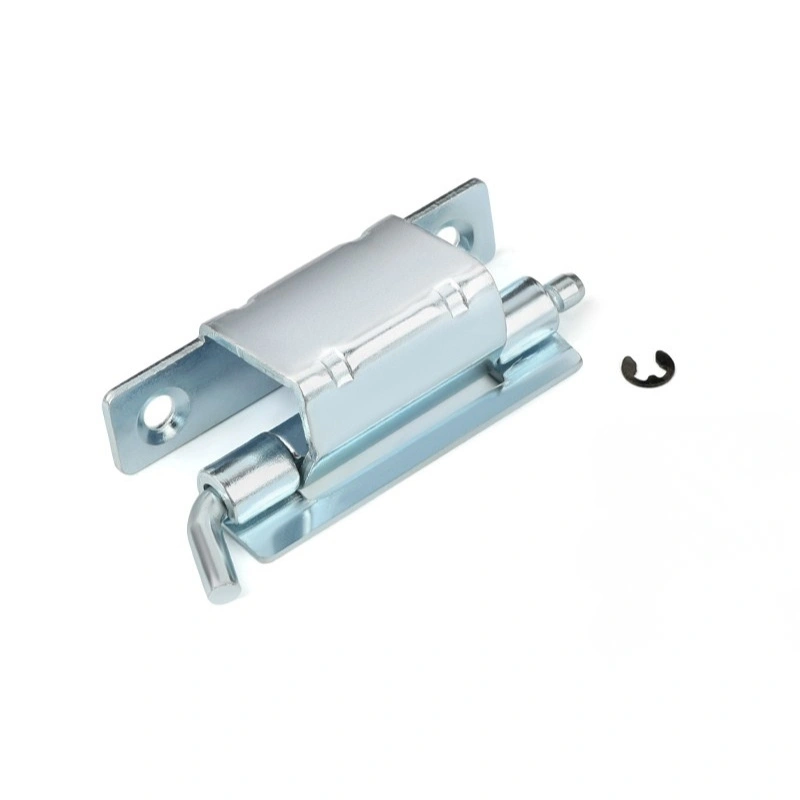

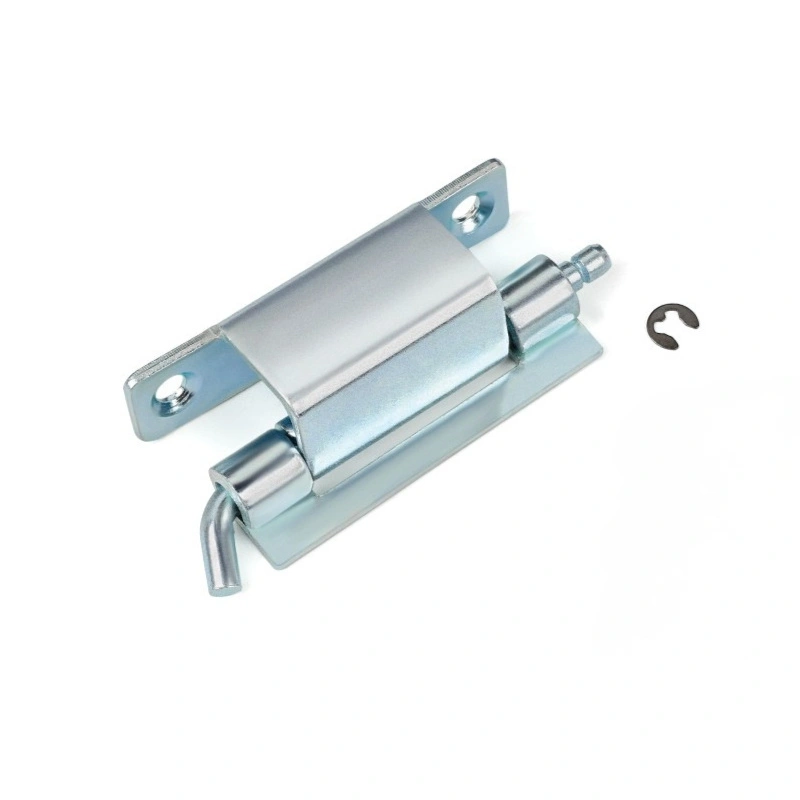

Balamaua pentru dulap cu îndoire la 90 de grade CL275-1 este cel mai mare model, cu o lungime totală de 70 mm și un corp de balamale de 60 mm. Distanța interioară dintre aripile de montare este de 53 mm, diametrul cilindrului este de Φ5 mm, iar cele două găuri de montare sunt de Φ5,5 mm cu o lamă Φ9,5×90°. CL275-1 se deschide la 120°, făcându-l alegerea potrivită acolo unde este nevoie de o rabatare mai largă a ușii.

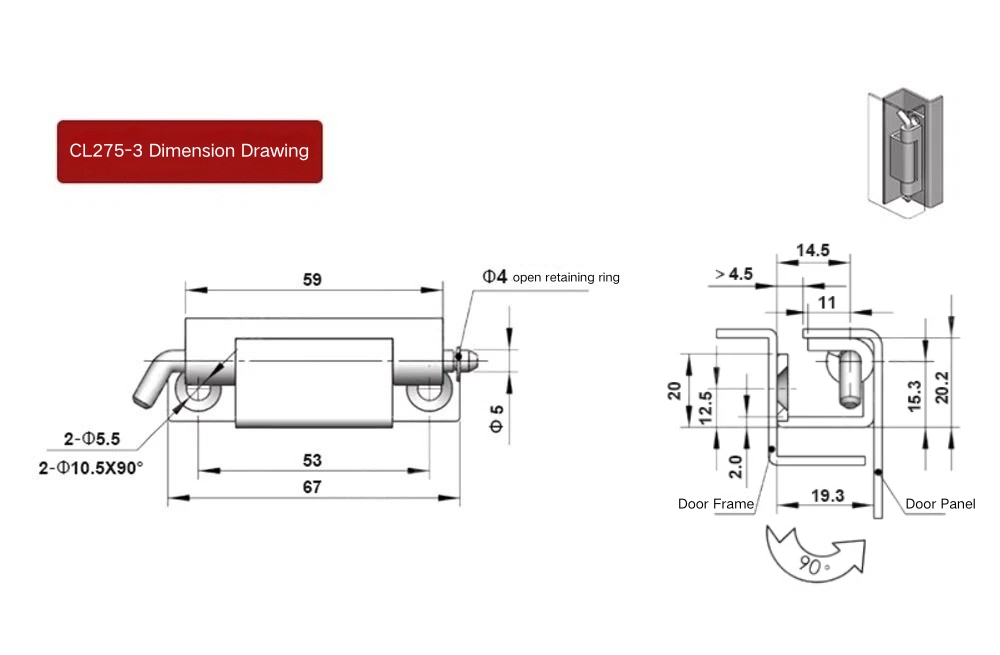

CL275-2 și CL275-3 se deschid ambele la 90° și împărtășesc o deschidere interioară de 53 mm și cilindrul de Φ5 mm, dar diferă în dimensiunile lor totale și configurația găurilor. CL275-2 are o lungime totală de 67 mm cu un corp de 59 mm și folosește două găuri Φ5,5 mm alături de două găuri Φ10,5×90°. CL275-3 are un corp de 60 mm și o lungime totală de 67 mm cu două găuri de montare de Φ5,2 mm. Profilul lateral al CL275-3 diferă, de asemenea, de CL275-2, cu o adâncime de angajare a tocului ușii de 19,3 mm și o înălțime laterală totală de 20,2 mm - detalii care contează atunci când se montează balamaua pentru dulap îndoit la 90 de grade într-un canal specific al cadrului.

Structură și instalare

Toate cele trei modele ale balamalei pentru dulap cu îndoire la 90 de grade sunt instalate prin sudare. Designul aripii îndoite înseamnă că o parte a balamalei se așează pe interiorul canalului tocului ușii și cealaltă pe panoul ușii, cu cilindrul balamalei îngropat în profilul cadrului, mai degrabă decât pe fața dulapului. Această poziționare ascunsă este ceea ce separă CL275 de o balama standard montată pe suprafață.

Balamaua pentru dulap cu îndoire la 90 de grade folosește un inel de reținere deschis Φ4 pe toate cele trei modele pentru a menține știftul pe loc în timpul funcționării. Foaia ușii poate fi îndepărtată prin decuplarea inelului de reținere și trăgând știftul - nu sunt necesare unelte - ceea ce este util pentru dulapurile care necesită îndepărtarea ocazională a ușii pentru acces intern sau întreținere. Instalația sudată menține aripa fixă ​​permanent ancorată de cadru, astfel încât îndepărtarea repetată a ușii nu afectează montarea.

Material și tratament de suprafață

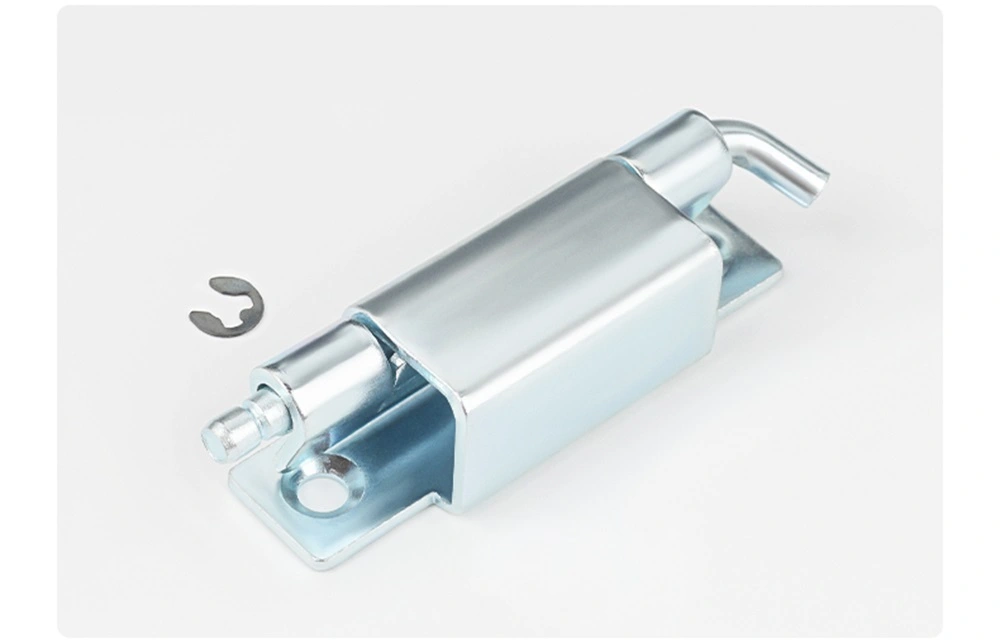

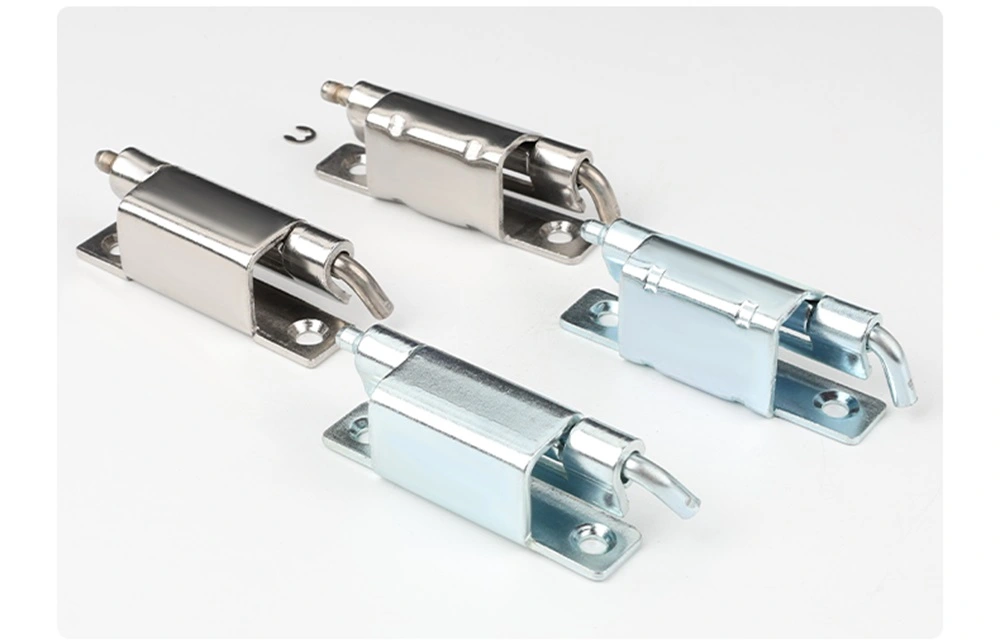

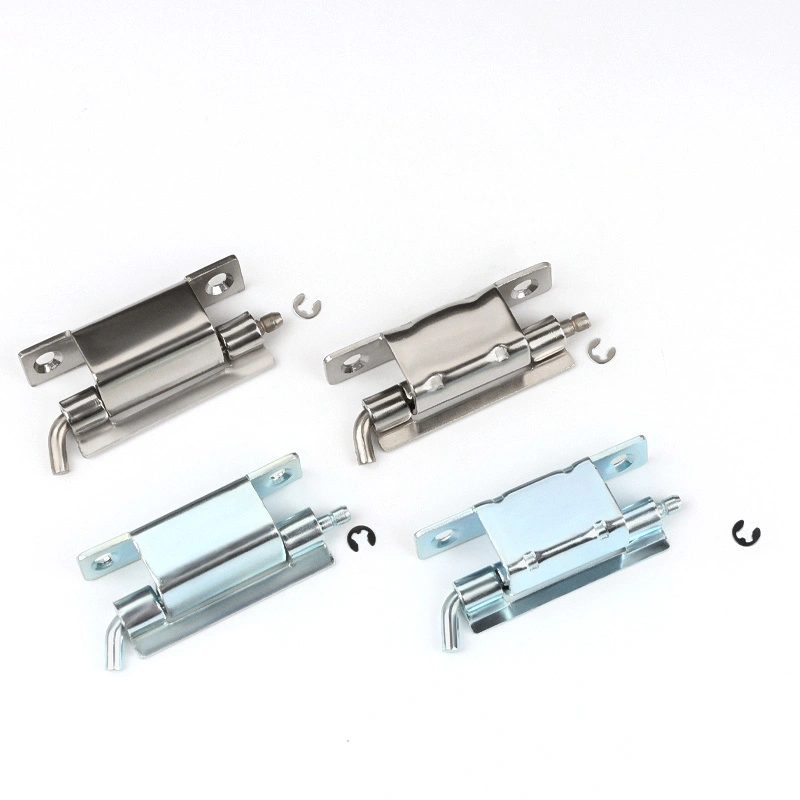

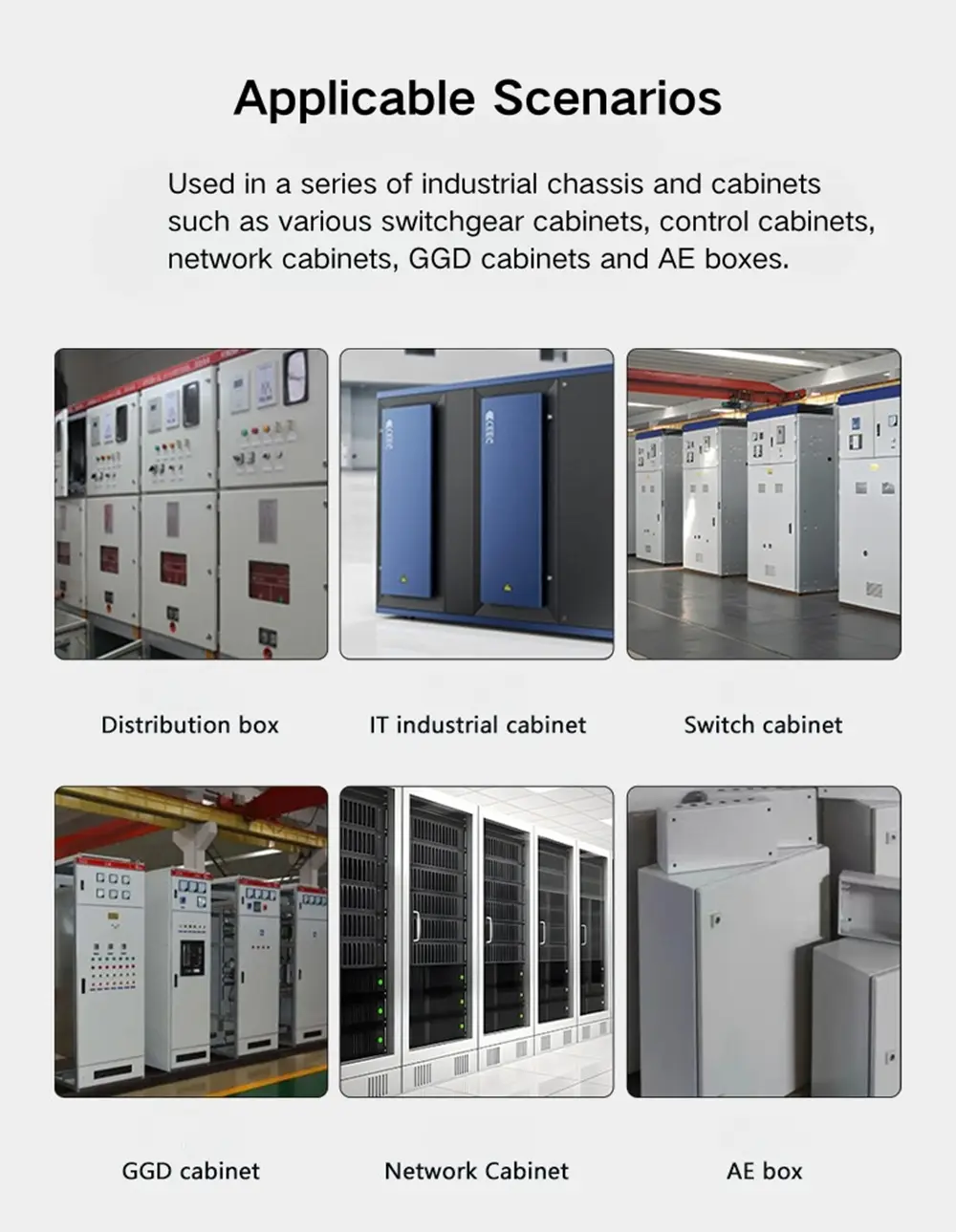

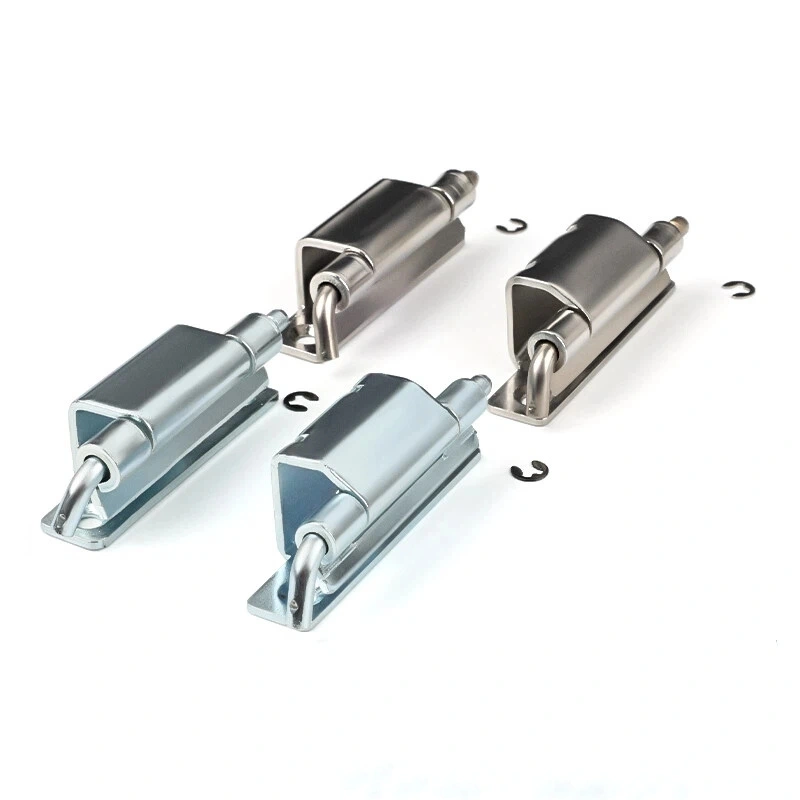

Balamaua pentru dulap cu îndoire la 90 de grade este disponibilă în oțel carbon galvanizat și oțel inoxidabil 304. Versiunea din oțel carbon are o placare cu zinc care oferă o protecție adecvată împotriva coroziunii pentru carcasele interioare în medii uscate sau climatizate. Este alegerea standard pentru majoritatea aplicațiilor cu dulapuri electrice și cutii de distribuție în care instalația este în interior și umiditatea nu este un factor.

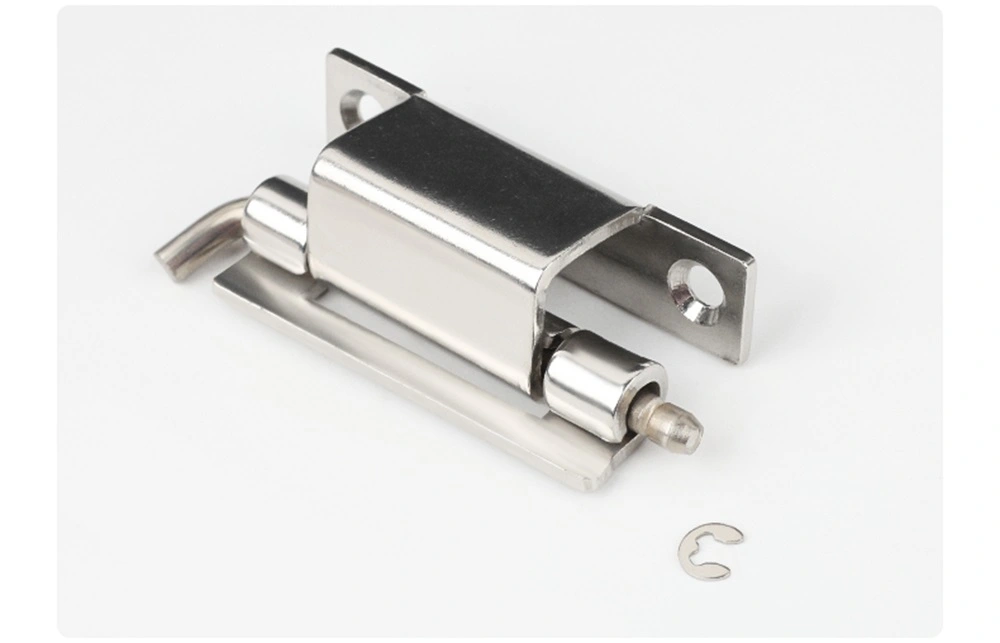

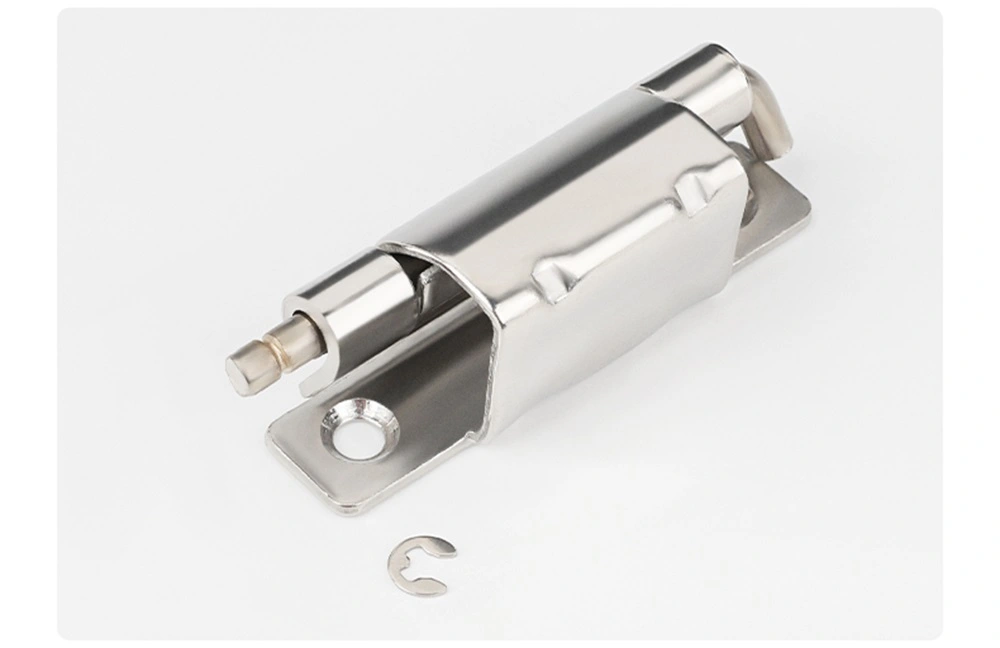

Balamaua pentru dulap cu îndoire la 90 de grade din oțel inoxidabil 304 este opțiunea mai bună atunci când carcasa este expusă la umiditate, condiții exterioare sau medii cu umiditate ridicată. Oțelul inoxidabil tinde să fie, de asemenea, specificat atunci când finisajul exterior al dulapului este o considerație, deoarece își păstrează aspectul mai bine în timp decât oțelul carbon galvanizat în condiții dificile. Ambele materiale sunt disponibile pentru toate cele trei modele CL275.

FAQ

Î1: Care sunt cele trei modele din seria CL275 și prin ce diferă?

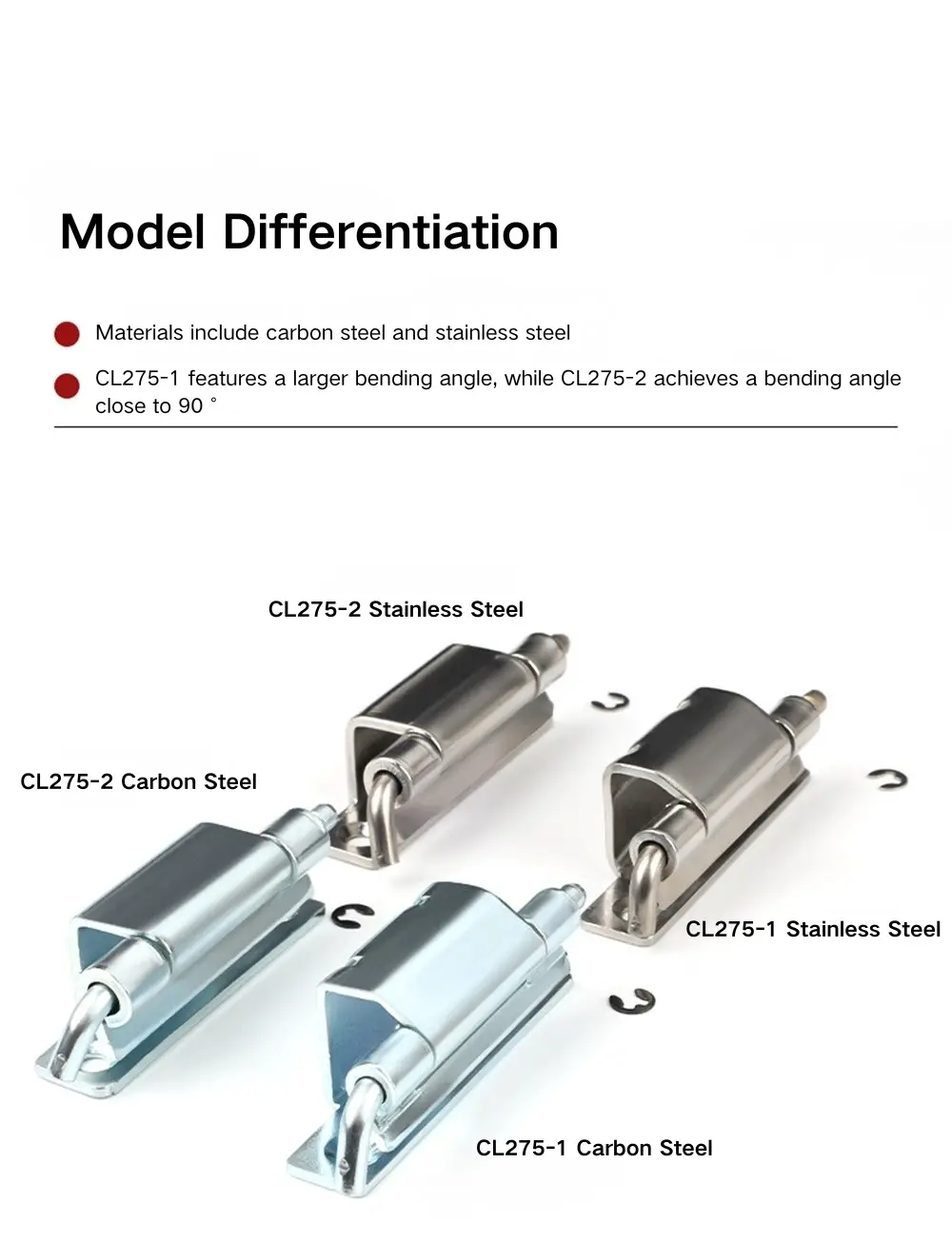

Seria CL275 include CL275-1, CL275-2 și CL275-3. CL275-1 se deschide la 120° și este cel mai mare model cu o lungime totală de 70 mm. CL275-2 și CL275-3 se deschid ambele la 90° și au aceleași dimensiuni orizontale, dar diferă prin profilul lateral și configurația orificiilor de montare. Toate trei sunt balamale sudate cu un butoi de Φ5 mm.

Î2: Care este unghiul de deschidere al fiecărui model?

CL275-1 se deschide la 120°. CL275-2 și CL275-3 se deschid ambele la 90°. Unghiul de deschidere este fixat de geometria de îndoire a aripilor balamalei și nu poate fi reglat după instalare.

Î3: Cum este instalată balamaua CL275?

Toate cele trei modele CL275 sunt instalate prin sudare. Aripa îndoită este sudată pe tocul dulapului sau pe panoul ușii în timpul fabricării. Nu există nicio opțiune de montare cu șurub în această serie.

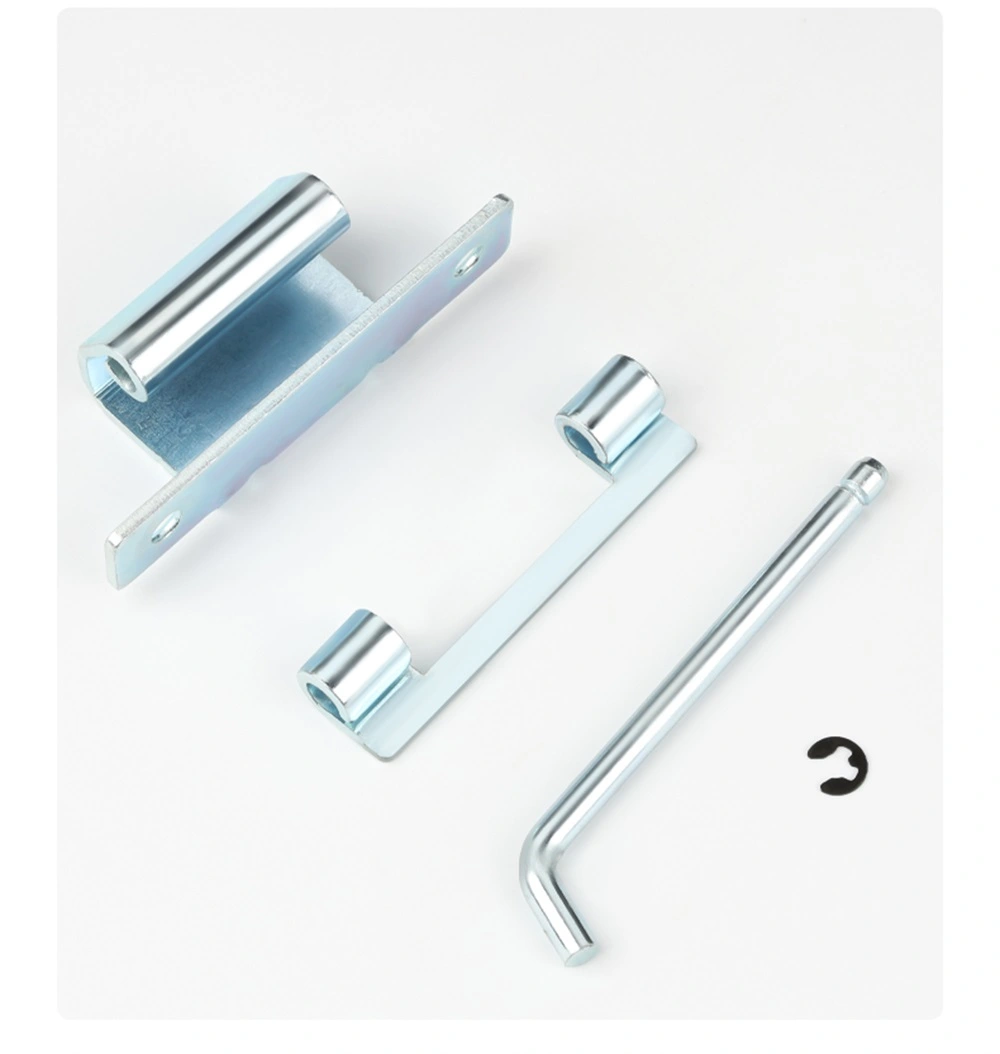

Î4: Cum este reținut știftul balamalei și poate fi îndepărtată ușa?

Toate modelele CL275 folosesc un inel de reținere deschis Φ4 pentru a menține știftul în poziție. Pentru a scoate ușa, decuplați inelul de reținere și trageți știftul - nu sunt necesare unelte. Baza sudata ramane fixata de cadru, astfel incat usa poate fi scoasa si reatasata fara a afecta montarea balamalei.

Q5: Ce materiale sunt disponibile?

Balamaua dulapului CL275 este disponibilă în oțel carbon galvanizat și oțel inoxidabil 304. Costume din oțel carbon pentru interior, incinte uscate; oțelul inoxidabil este alegerea mai bună pentru instalațiile exterioare sau mediile cu expunere regulată la umiditate.

Î6: Care este diferența dintre CL275-2 și CL275-3?

Ambele modele au aceleași dimensiuni orizontale și unghi de deschidere de 90°, dar profilele lor laterale diferă. CL275-3 are o adâncime de cuplare a tocului ușii de 19,3 mm și o înălțime laterală de 20,2 mm, în timp ce CL275-2 are diferite degajări laterale potrivite unei geometrii diferite a canalului de cadru. Selectați în funcție de dimensiunile specifice ale tocului ușii și ale panoului.
