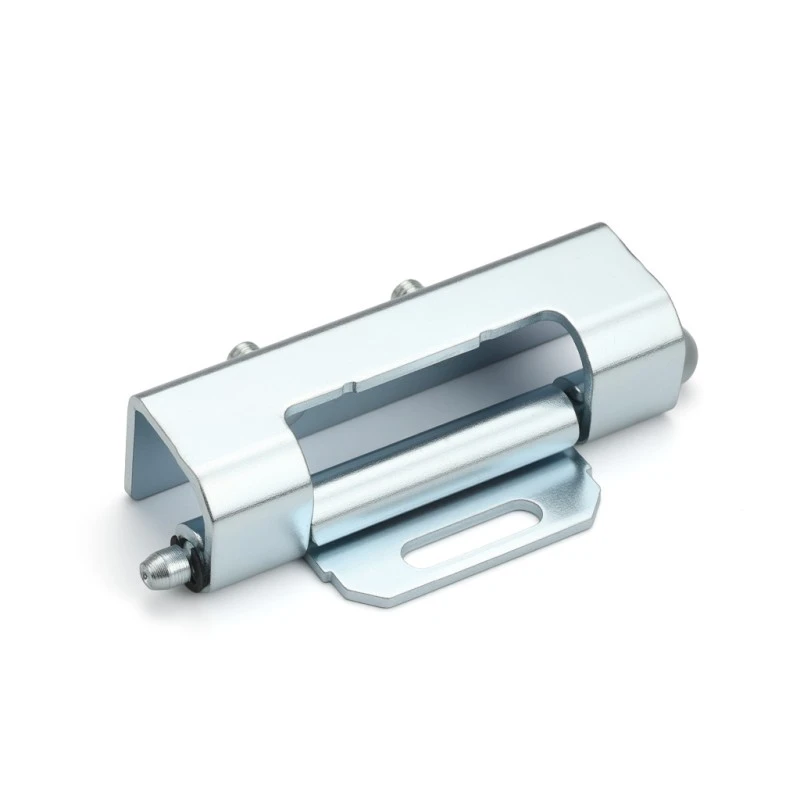

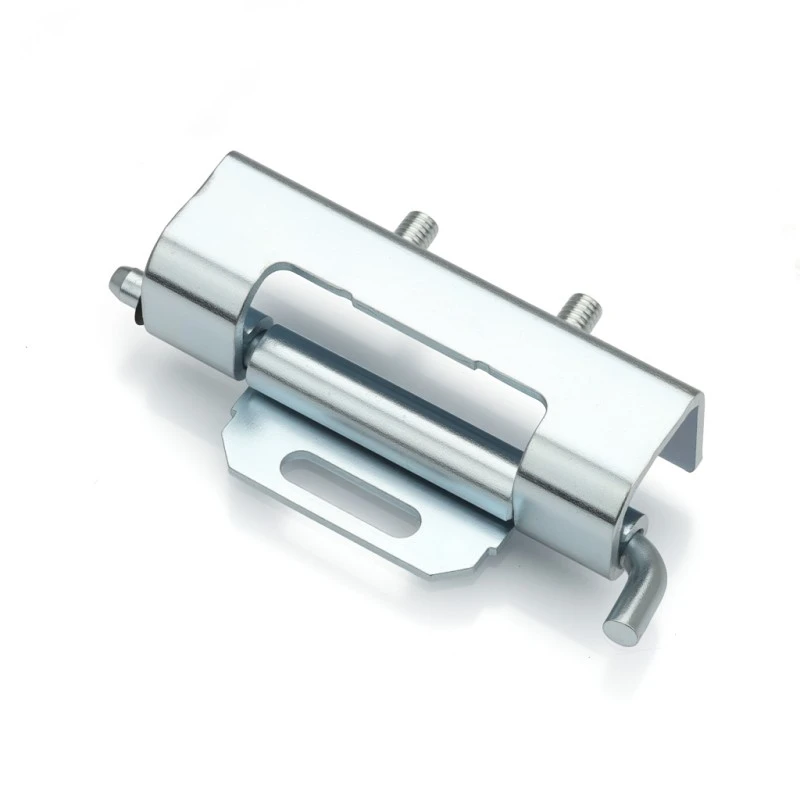

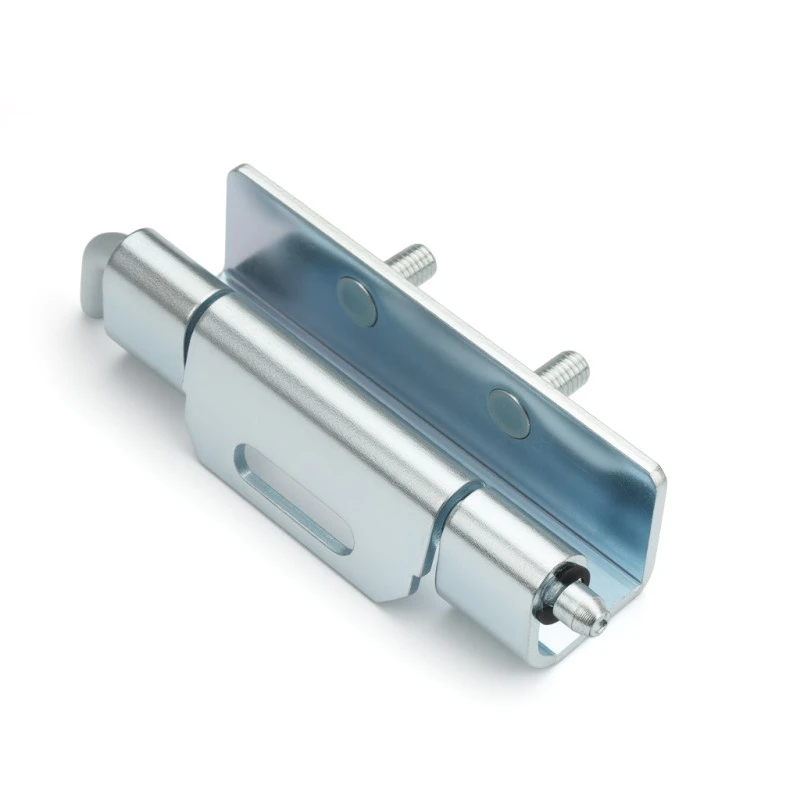

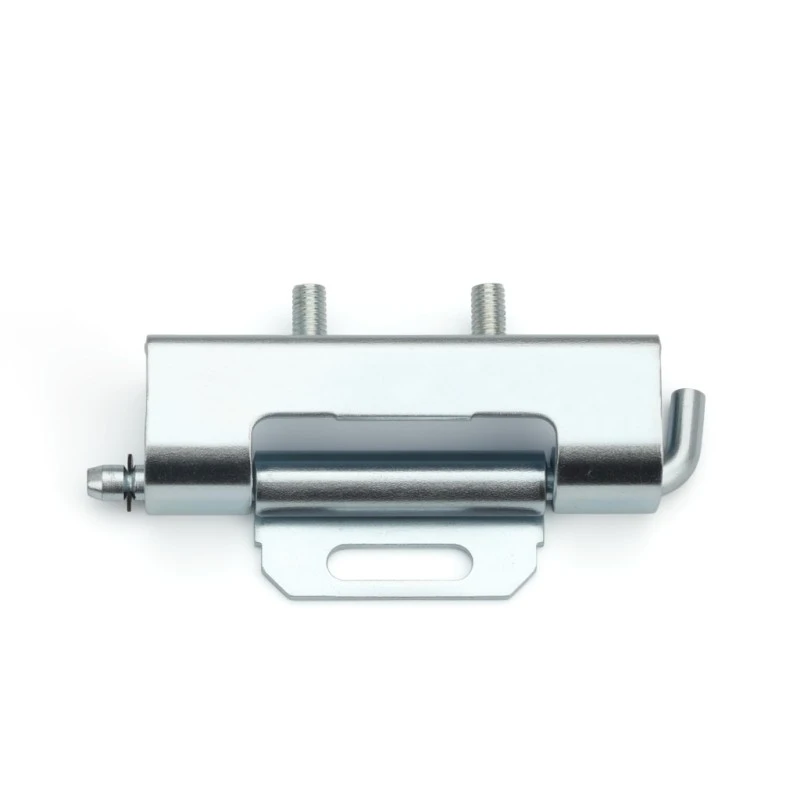

Balama ascunsă cu știfturi

Pentru oricine care caută balamale detașabile ale carcasei de la Yitai Lock, balamaua ascunsă cu știfturi CL060 se descurcă atât la sudare, cât și la montarea piulițelor, iar șuruburile sunt deja incluse. Există o fantă de 19,8 mm pe aripa de montare, astfel încât să puteți regla poziția înainte de a o bloca - util atunci când aveți nevoie ca ușa să atârne drept. Lungimea totală este de 86 mm, cu un corp de balama de 70 mm și cilindric de Φ5 mm.

Structură și dimensiuni

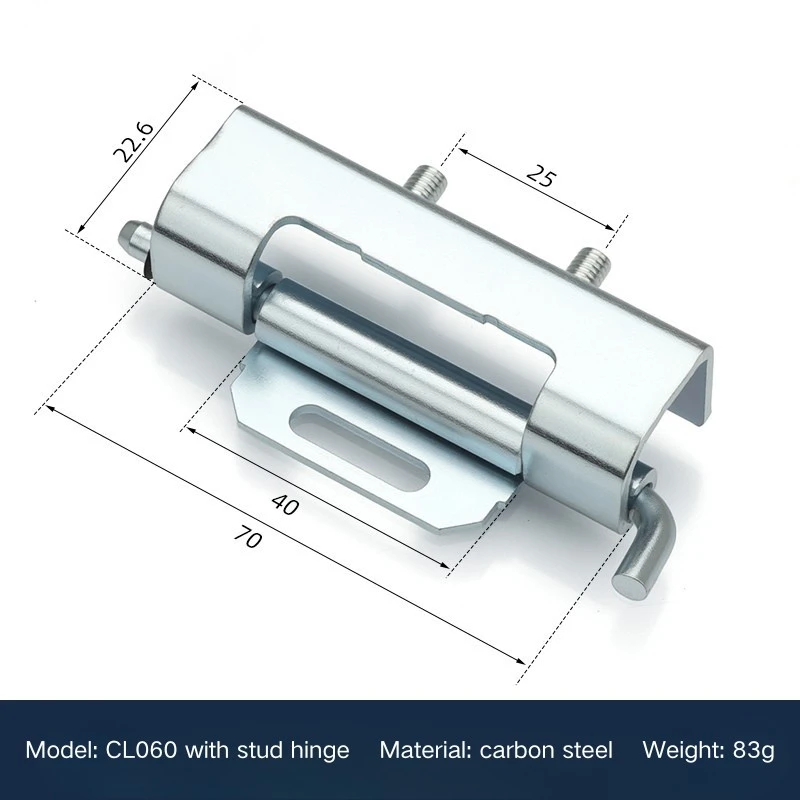

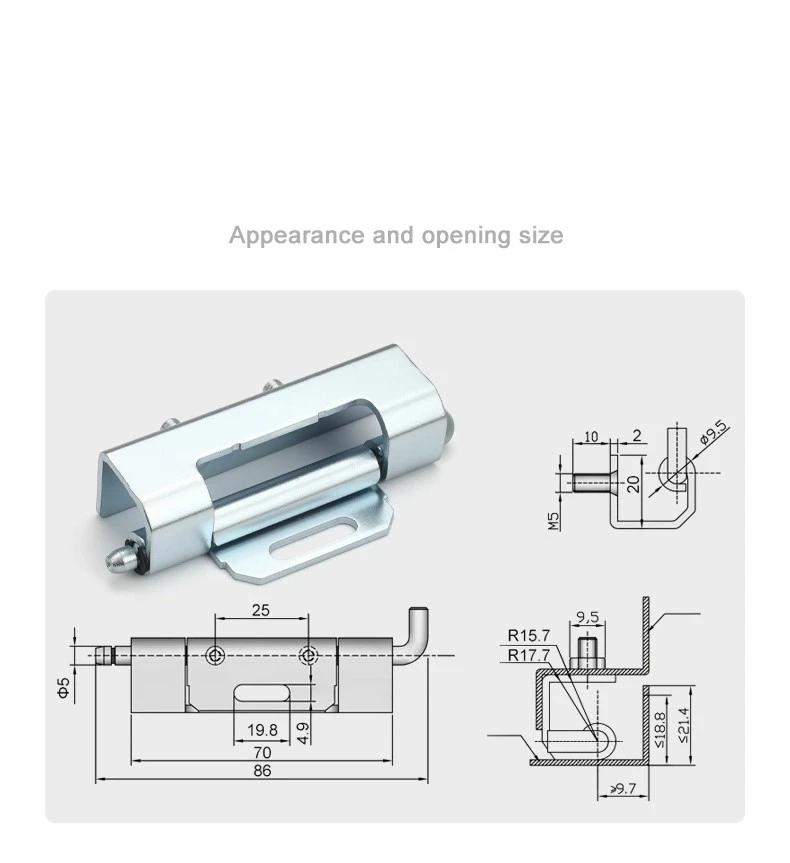

Balamaua ascunsă cu știfturi are o lungime totală de 86 mm, corpul principal ocupând 70 mm din aceasta, iar aripa de montare acoperind restul. Butoiul are Φ5 mm, iar știftul în sine are un cap de Φ9,5 mm, un ax de 10 mm, un umăr de 2 mm și filetare M5 - ușor de cuplat cu piulița canalului cadrului.

Pentru compatibilitatea cu tocul, balamaua ascunsă cu știfturi este proiectată pentru canale cu o rază interioară de R15,7 până la R17,7 mm, o adâncime de spațiu liber la panoul ușii ≤18,8 mm, o rază laterală de ≤21,4 mm și o deschidere a tocului >9,7 mm. Corpul balamalei are 22,6 mm lățime, iar aripa de montare este de 25 mm lățime - suficient de compact pentru a sta curat în cadrul cadrului, fără a ieși dincolo de fața ușii.

Instalare și Montare

Balamaua ascunsă cu știfturi se încadrează cu o combinație de montare prin sudură și piuliță. Aripa de montare este sudată de panoul ușii în timpul fabricării, iar capătul știftului se fixează în canalul cadrului folosind șuruburile M5 incluse. Fanta de 19,8 mm de pe aripă vă oferă spațiu pentru a schimba poziția balamalei înainte de a strânge totul, ceea ce face ca alinierea ușii să fie mult mai puțin complicată în timpul asamblarii.

Odată ce totul este fixat pe loc, balamaua ascunsă cu știfturi permite totuși ușii să se desprindă atunci când este necesar - doar decuplați știftul din canalul cadrului și ușa se ridică liber. Aripa sudată rămâne permanent pe panoul ușii, așa că scoaterea ușii nu afectează deloc montarea balamalei. Este o caracteristică utilă pentru dulapurile care necesită îndepărtarea ușii pentru cablare sau acces intern.

Scenarii de aplicare

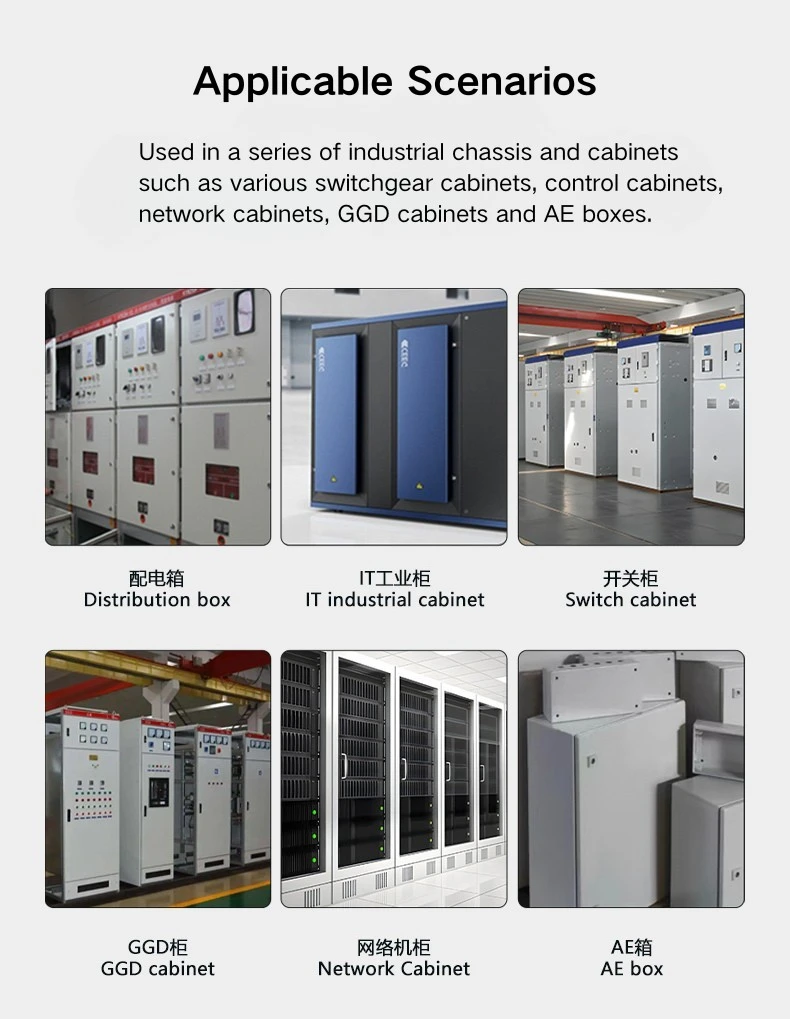

Balamaua ascunsă cu știfturi apare cel mai adesea pe ușile panourilor de distribuție, carcasele de comutație, ușile dulapurilor de rețea și dulapurile pentru echipamente industriale, unde este important să păstrați exteriorul curat. Deoarece balamaua se află în interiorul cadrului, nu este nimic vizibil în exterior când ușa este închisă - fără butoi proeminent, fără aripi expuse.

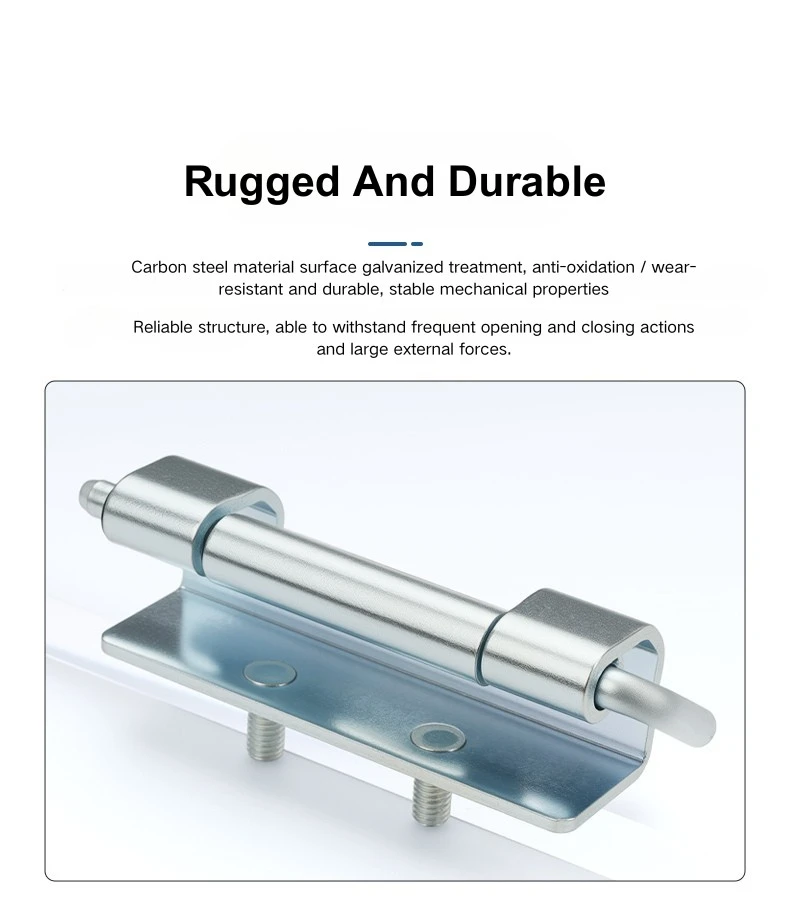

Partea detașabilă a balamalei ascunse cu știfturi este, de asemenea, utilă pentru dulapurile care sunt asamblate în atelier și expediate la fața locului - ușa se poate desprinde pentru transport și se poate reporni odată ce dulapul este în poziție. Finisajul din oțel carbon galvanizat este potrivit pentru mediile industriale standard interioare, iar la 86 mm balamaua se potrivește cu dimensiunile canalului cadrului pe care le-ați găsi de obicei pe carcasele de distribuție și de comutație.

FAQ

Î1: Care este dimensiunea totală a balamalei CL060?

Balamaua ascunsă CL060 are o lungime totală de 86 mm, o lungime a corpului balamalei de 70 mm și un diametru cilindric de Φ5 mm. Aripa de montare are 25 mm lățime, iar corpul balamalei are 22,6 mm lățime. Greutatea totală este de 83 g.

Î2: Din ce material este fabricat CL060?

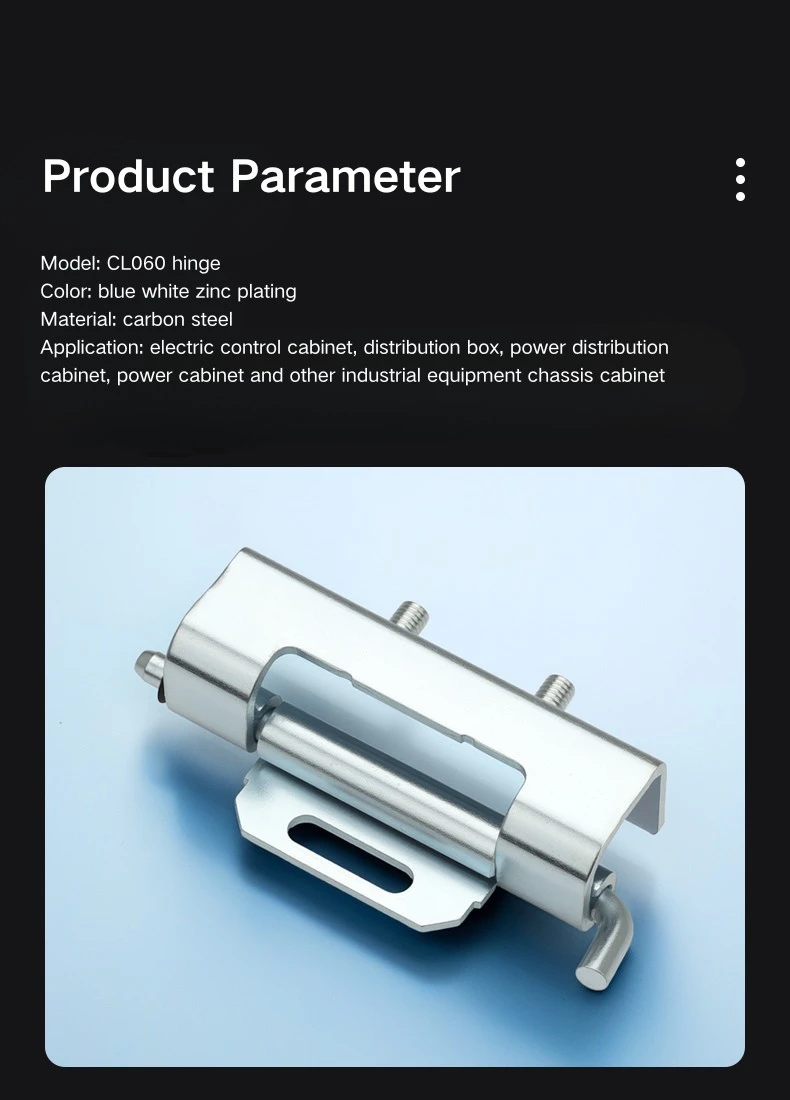

CL060 este fabricat din oțel carbon cu finisaj galvanizat. În prezent, este disponibil într-o singură specificație.

Î3: Cum este instalat CL060?

CL060 folosește o combinație de sudură și montare pe piuliță. Aripa de montare este sudată pe panoul ușii, iar știftul se fixează în canalul cadrului folosind șuruburile M5 incluse. Orificiul de montare cu fante permite ajustarea poziției înainte de fixarea finală.

Î4: Care sunt dimensiunile știftului?

Știftul are un diametru al capului de Φ9,5 mm, o lungime a arborelui de 10 mm, un umăr de 2 mm și este filetat M5. Se cuplează un canal de cadru cu o deschidere de >9,7 mm.

Î5: Ce dimensiuni ale canalului de cadru se potrivește CL060?

Balamaua ascunsă CL060 se potrivește într-un canal de cadru cu o rază interioară de R15,7 până la R17,7 mm. Distanța de adâncime a panoului ușii este ≤18,8 mm și lungimea laterală totală este ≤21,4 mm.

Î6: Pentru ce tipuri de carcase este potrivit CL060?

CL060 este utilizat pe ușile panourilor de distribuție, carcasele de comutație, dulapurile de rețea industrială și ușile dulapurilor pentru echipamente mecanice - oriunde este preferată o balama ascunsă, detașabilă față de o opțiune montată pe suprafață.
