Balama detașabilă pentru panou de distribuție

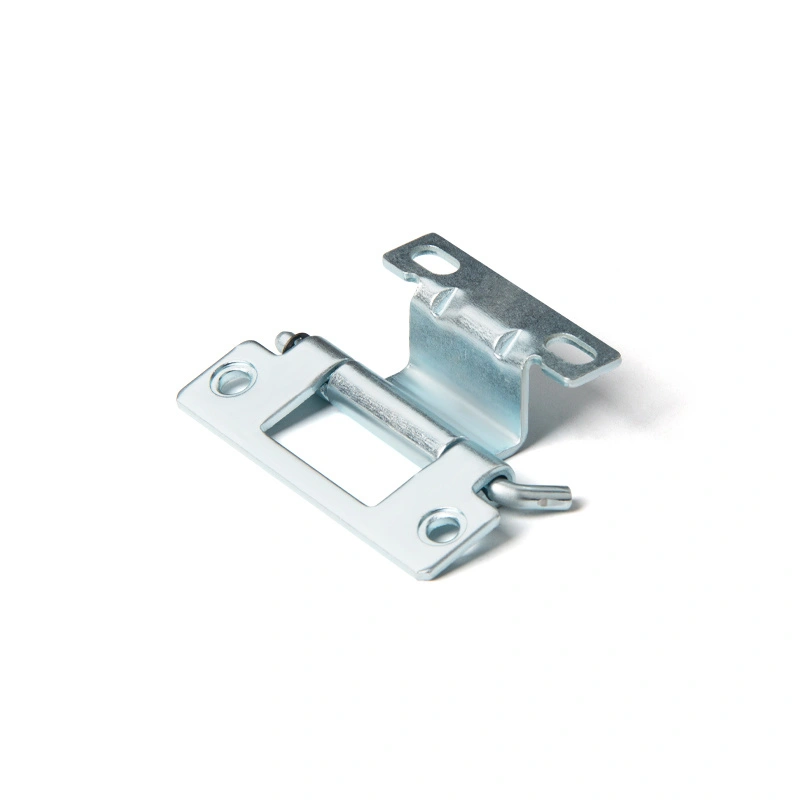

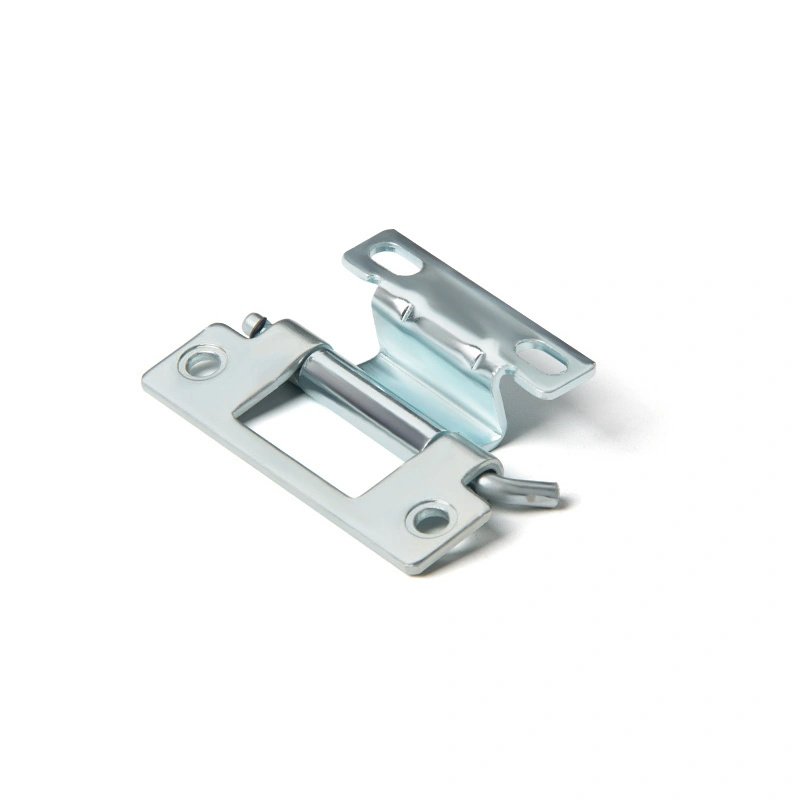

Pentru cei care achiziționează hardware pentru dulapuri de comandă de la Yitai Lock în cantitate, seria de balamale detașabile pentru panouri de distribuție CL250 merită comparată între modele înainte de a plasa o comandă, deoarece designul structural este consecvent, dar dimensiunile variază între modele. Designul detașabil înseamnă că ușa poate fi ridicată fără unelte odată instalată, ceea ce este o caracteristică practică atât pentru liniile de asamblare, cât și pentru întreținerea pe teren. Ambele metode de instalare - șurub și sudură - sunt acceptate, astfel încât balamaua se potrivește în majoritatea fluxurilor de lucru de fabricație fără modificări.

Opțiuni de model și dimensiuni

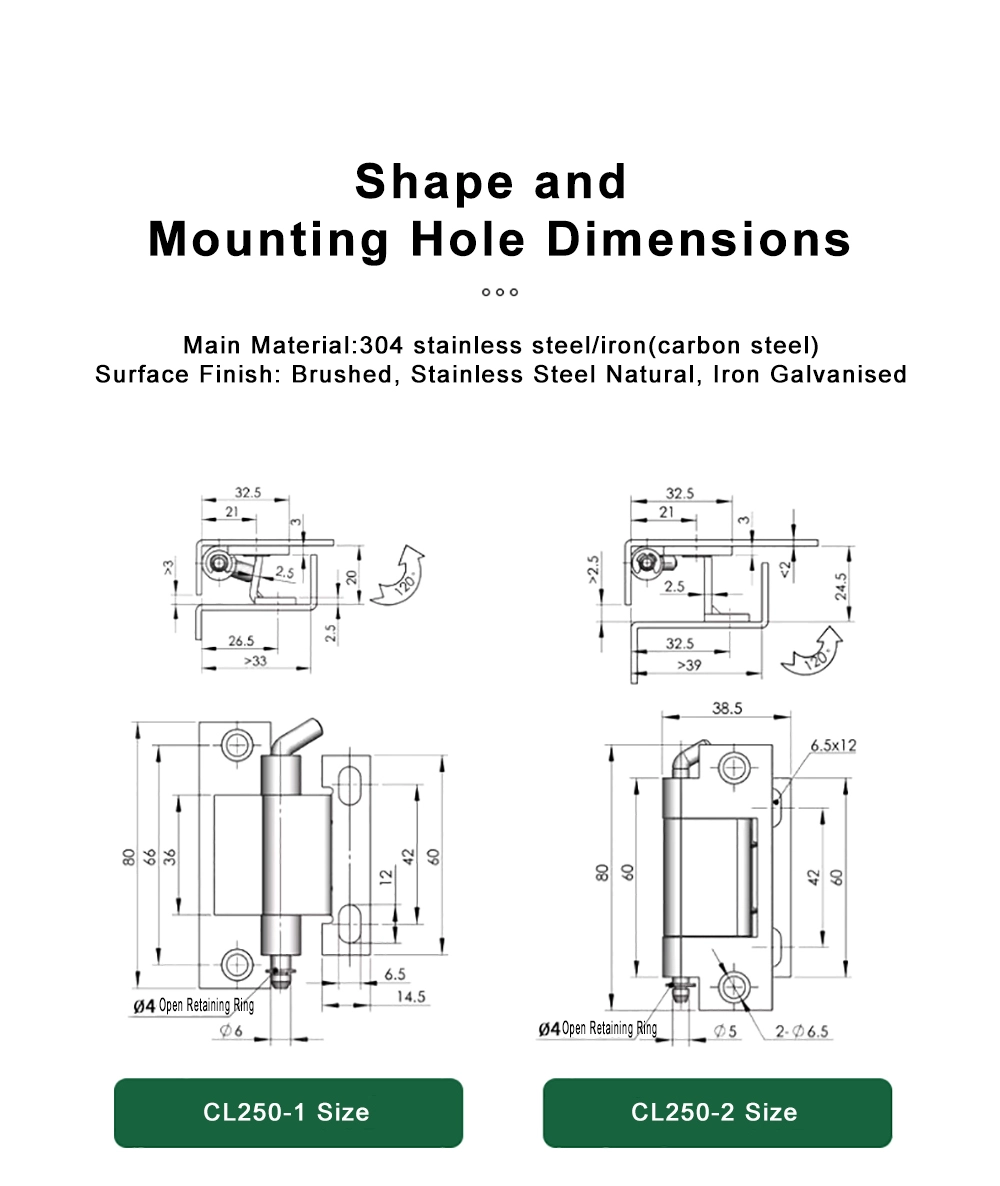

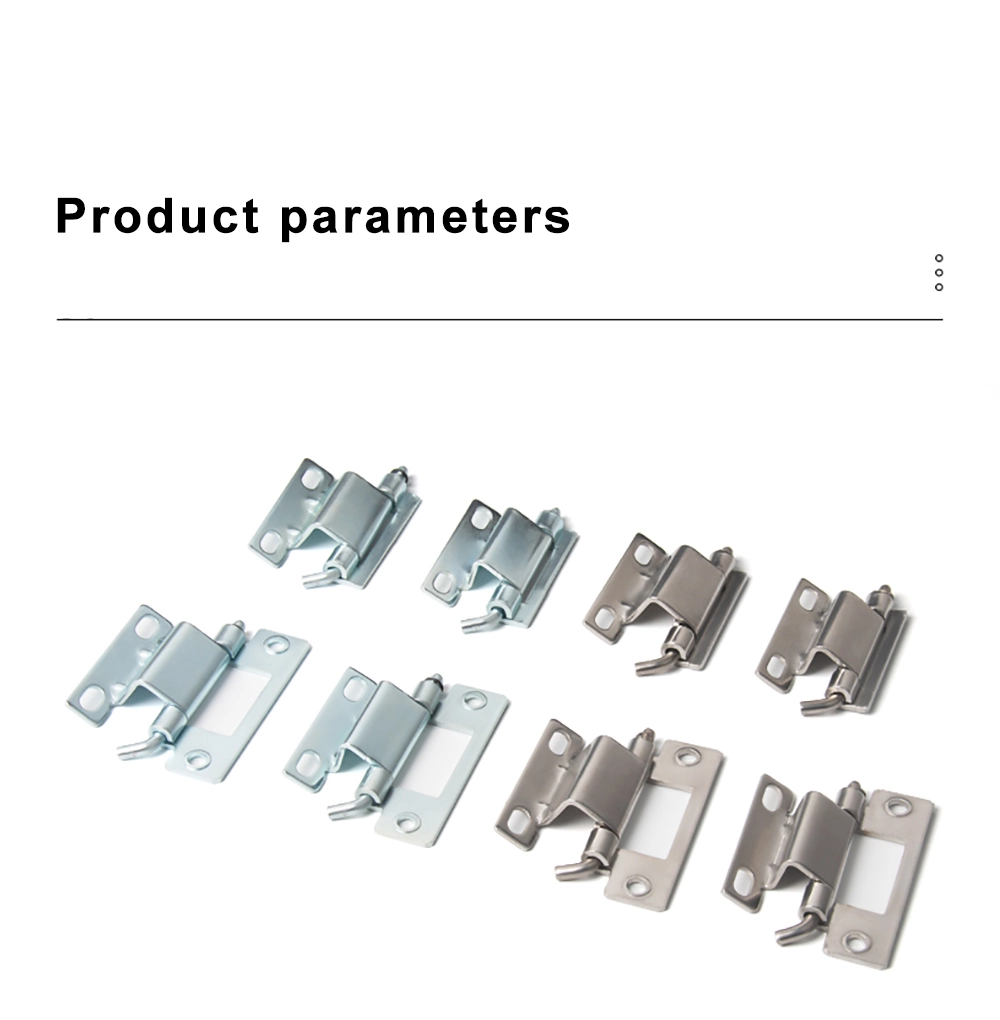

Balamaua detașabilă pentru panou de distribuție seria CL250 acoperă patru modele cu aceeași structură de bază, dar cu dimensiuni diferite. CL250-1 are o înălțime totală de 80 mm, cu un corp de balamale de 66 mm, o adâncime totală de 33 mm și un diametru cilindric de Φ6 mm. CL250-2 împărtășește înălțimea totală de 80 mm și folosește o lungime a corpului de 60 mm, o adâncime de 39 mm sau mai mult și un butoi de Φ5 mm cu două găuri de montare de Φ6,5 mm distanțate la 6,5 ​​× 12 mm.

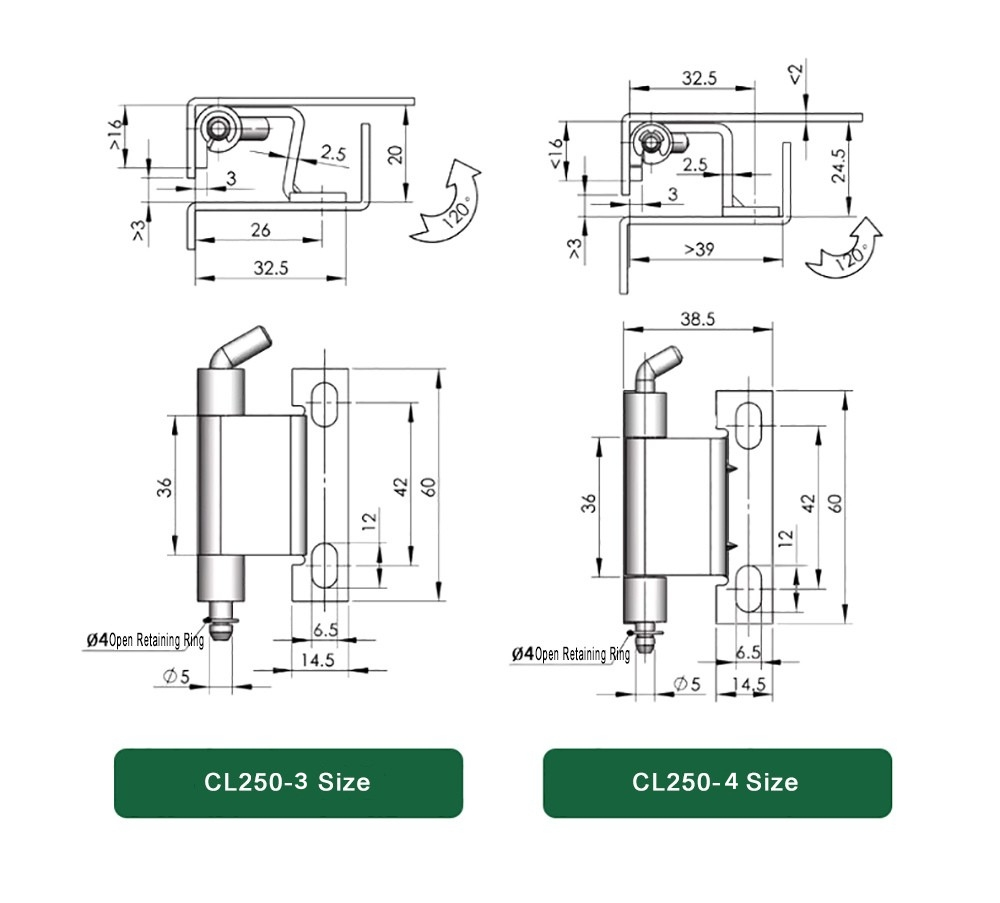

CL250-3 și CL250-4 sunt opțiunile mai compacte din gama de balamale detașabile pentru panouri de distribuție. Ambele au o înălțime a corpului balamalei de 36 mm și o înălțime totală de 60 mm, cu o lățime a bazei de 14,5 mm și țeava de Φ5 mm. CL250-3 are o adâncime de 32,5 mm, în timp ce CL250-4 ajunge la 38,5 mm. Toate cele patru modele folosesc un inel de reținere deschis Φ4 pentru a fixa știftul în poziție.

Tipuri de tije și unghi de deschidere

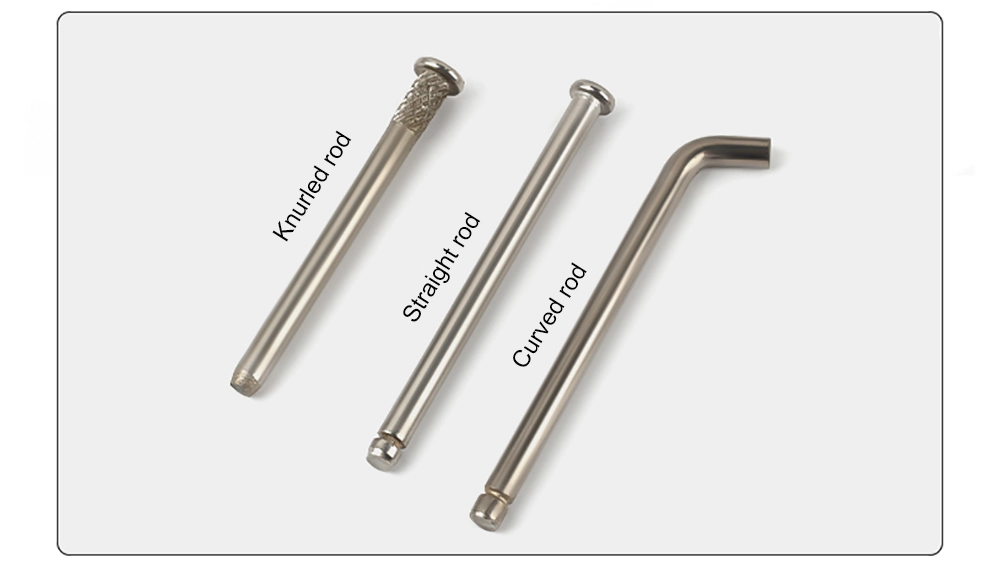

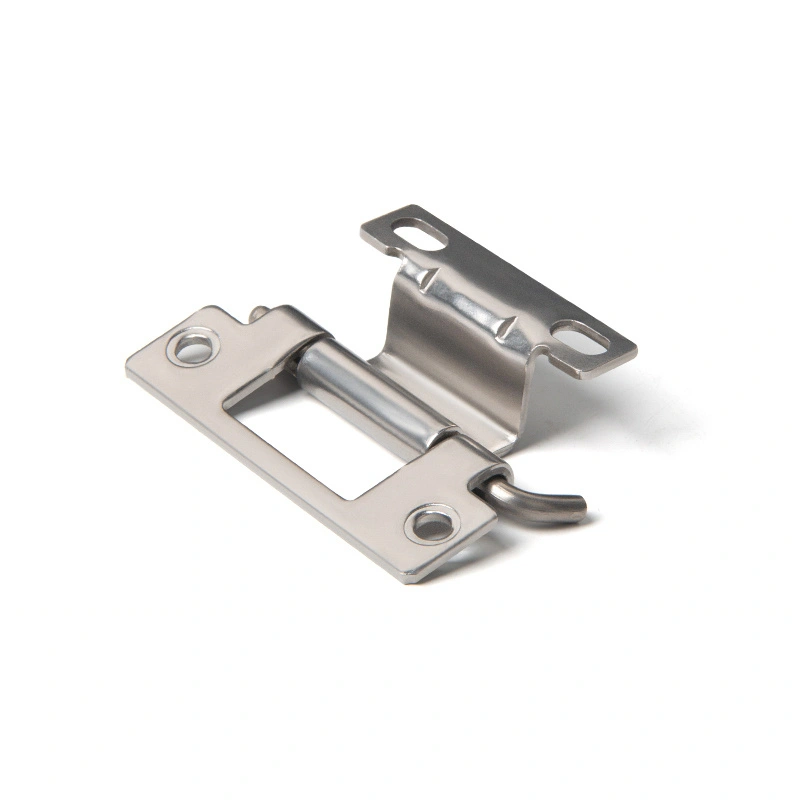

Unul dintre cele mai practice detalii despre balamaua detașabilă a panoului de distribuție este alegerea a trei tipuri de tije: moletă, dreaptă și curbată. Tija moletă adaugă textura de prindere a știftului, ceea ce ajută la rezistența slăbirii sub vibrații. Tija dreaptă este opțiunea standard și se potrivește cu majoritatea aplicațiilor generale ale carcasei. Tija curbată este modelată pentru a facilita îndepărtarea bolțului manual, ceea ce poate fi util acolo unde balamaua este accesată frecvent sau în spații înguste.

Toate tipurile de tije de pe balamaua detașabilă a panoului de distribuție funcționează cu același inel de reținere deschis Φ4 care blochează știftul odată așezat. Unghiul de deschidere pe întreaga serie CL250 este de aproximativ 120°, ceea ce oferă suficient spațiu pentru majoritatea nevoilor de acces la ușile dulapului fără a necesita o rotire completă de 180°.

Instalare și Montare

Balamaua detașabilă a panoului de distribuție acceptă două metode de instalare – montare cu șuruburi și sudare – ceea ce înseamnă că poate fi utilizată atât în ​​carcasele din tablă fabricată, cât și în ansamblurile de dulap cu șuruburi. Pentru montarea cu șuruburi, CL250-1 utilizează o singură fantă de Φ6,5 mm, în timp ce modelele CL250-2 și CL250-3/4 folosesc fante ovale sau găuri duble care permit o anumită ajustare a poziției în timpul instalării.

Odată instalată, balamaua detașabilă a panoului de distribuție permite ca foaia ușii să fie îndepărtată trăgând de știft - nu sunt necesare unelte. Acest lucru îl face foarte potrivit pentru carcasele care necesită îndepărtarea periodică a ușii pentru acces la cabluri sau întreținere internă. Inelul de reținere împiedică știftul să funcționeze slăbit în timpul utilizării regulate, astfel încât nu există riscul ca ușa să se desprindă neașteptat în timpul funcționării.

Scenarii de aplicare

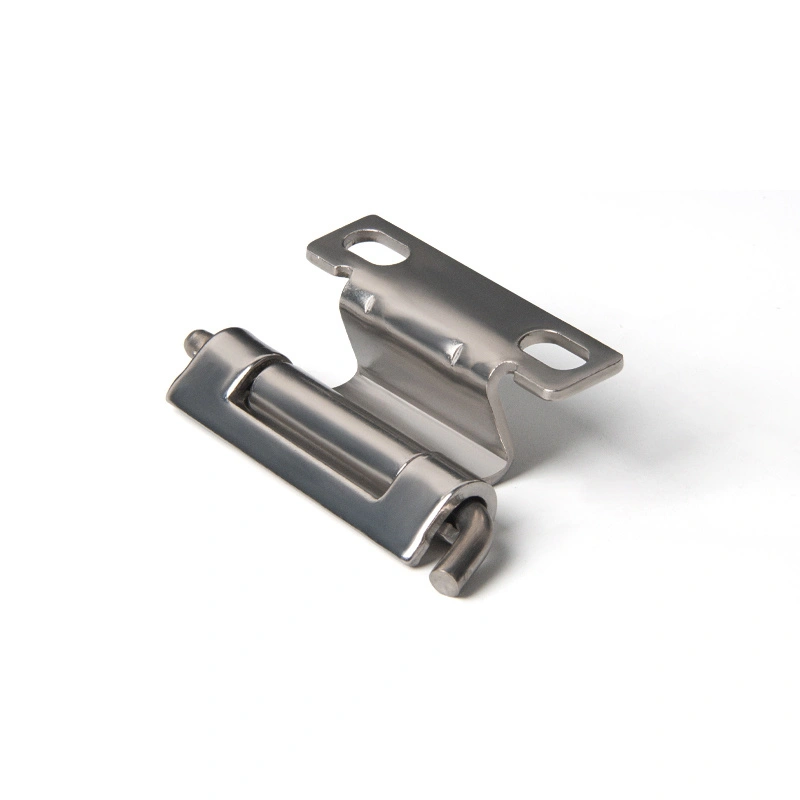

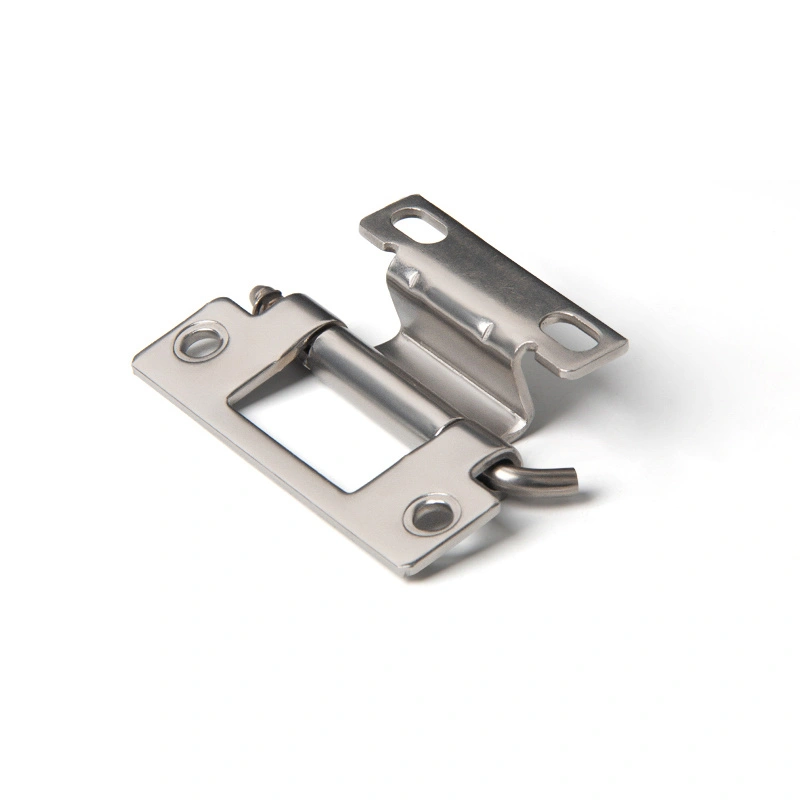

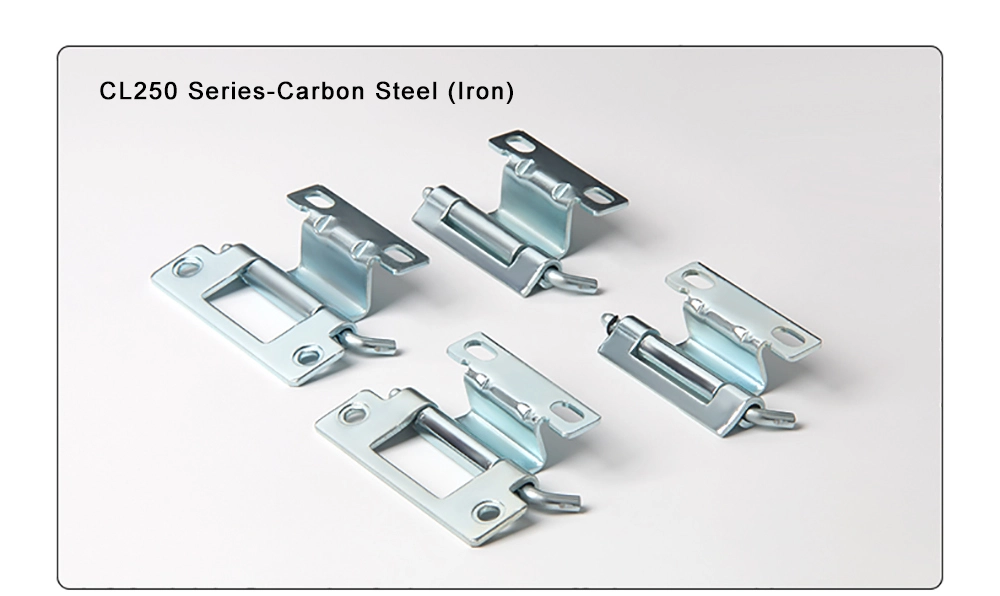

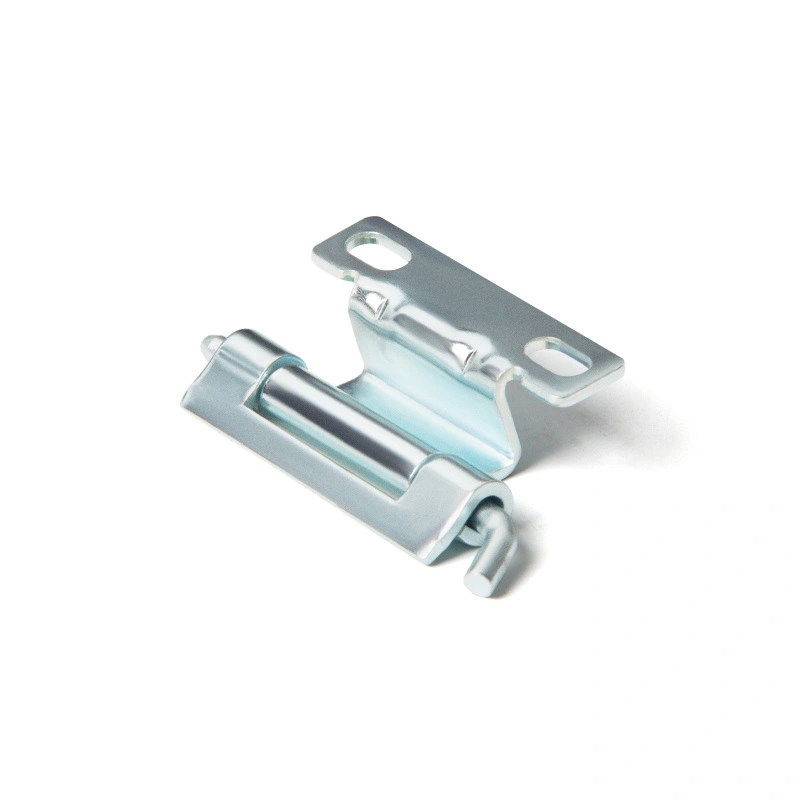

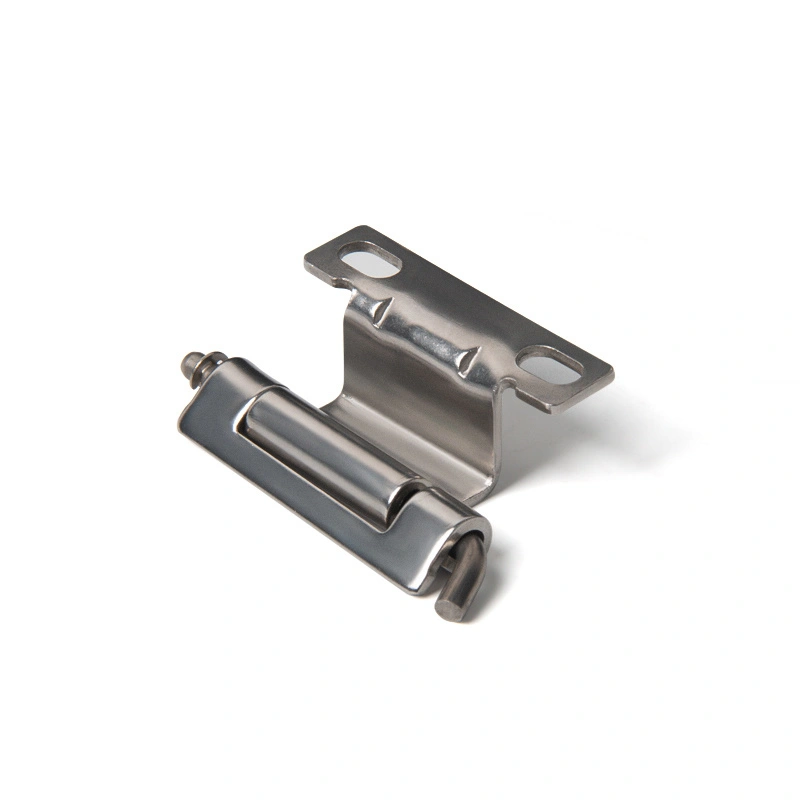

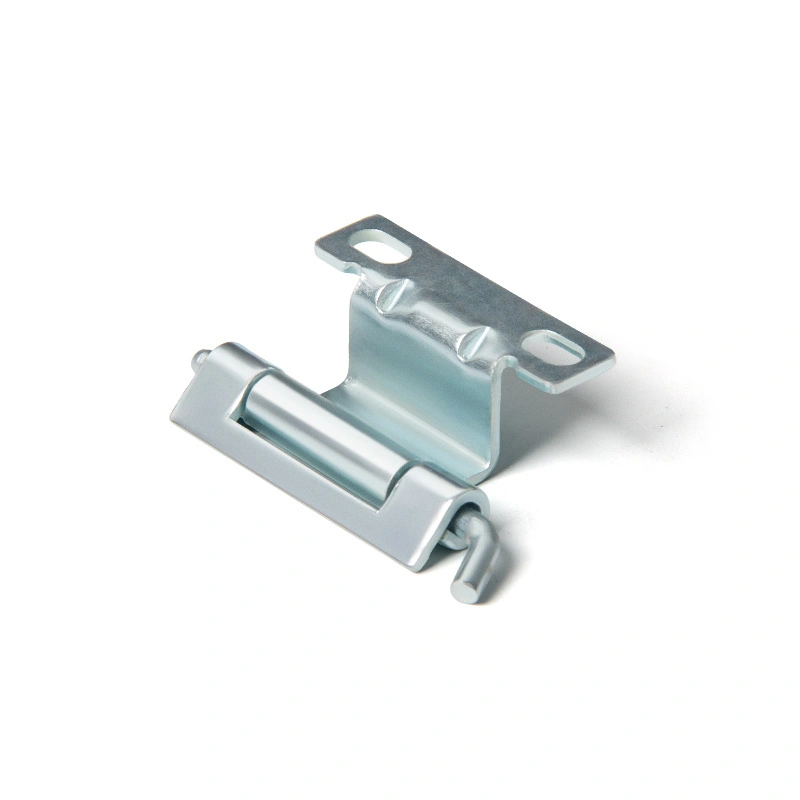

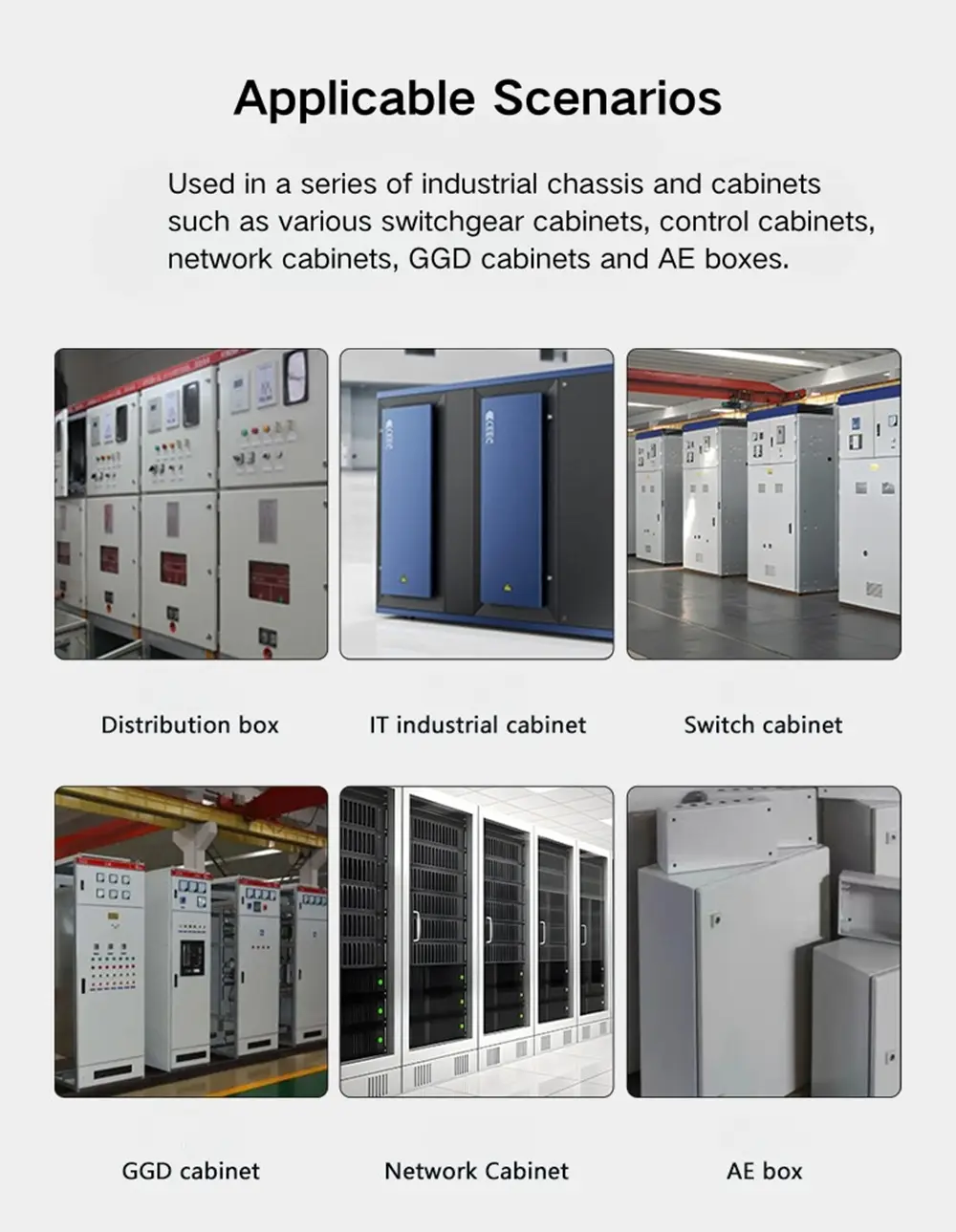

Balamaua detașabilă a panoului de distribuție apare cel mai des pe cutiile de distribuție, ușile dulapurilor de comandă și carcasele echipamentelor industriale - oriunde o ușă trebuie să se desprindă curat, fără a demonta cadrul. Unghiul de deschidere de 120° este suficient pentru un acces confortabil la interioarele panourilor în majoritatea instalațiilor și, deoarece atât montarea cu șuruburi, cât și sudarea sunt acceptate, se potrivește în majoritatea configurațiilor de fabricare a dulapurilor fără nicio ajustare. Din partea materialului, balamaua detașabilă pentru panou de distribuție din oțel carbon placat cu zinc este cea mai potrivită pentru carcasele interioare standard în condiții uscate. Versiunea din oțel inoxidabil 304 este cea mai bună alegere pentru aparatele de distribuție exterioare, instalații de coastă sau oriunde dulapul va face față umidității sau coroziunii în timp. Versiunea din oțel inoxidabil 304 este cea mai potrivită pentru aparatele de distribuție exterioare, instalații de coastă sau orice aplicație în care carcasa este expusă la umiditate sau la condiții corozive în timp.

FAQ

Î1: Ce modele sunt incluse în seria CL250?

Seria CL250 include patru modele: CL250-1, CL250-2, CL250-3 și CL250-4. Toate au același design structural și același unghi de deschidere - diferențele dintre ele sunt în dimensiune și configurația orificiilor de montare. Selectați în funcție de dimensiunile panoului ușii și cerințele de încărcare.

Î2: Care este unghiul de deschidere al balamalei CL250?

Toate cele patru modele CL250 se deschid la aproximativ 120°. Acest lucru este constant în întreaga serie, indiferent de dimensiunea modelului sau de material.

Î3: Ce tipuri de tije sunt disponibile?

Balamaua CL250 este disponibilă cu trei tipuri de tije: moletă, dreaptă și curbată. Tijele moletate rezistă slăbirii sub vibrații; tijele drepte sunt opțiunea standard; tijele curbate facilitează îndepărtarea bolțului manual în instalațiile strânse sau accesate frecvent.

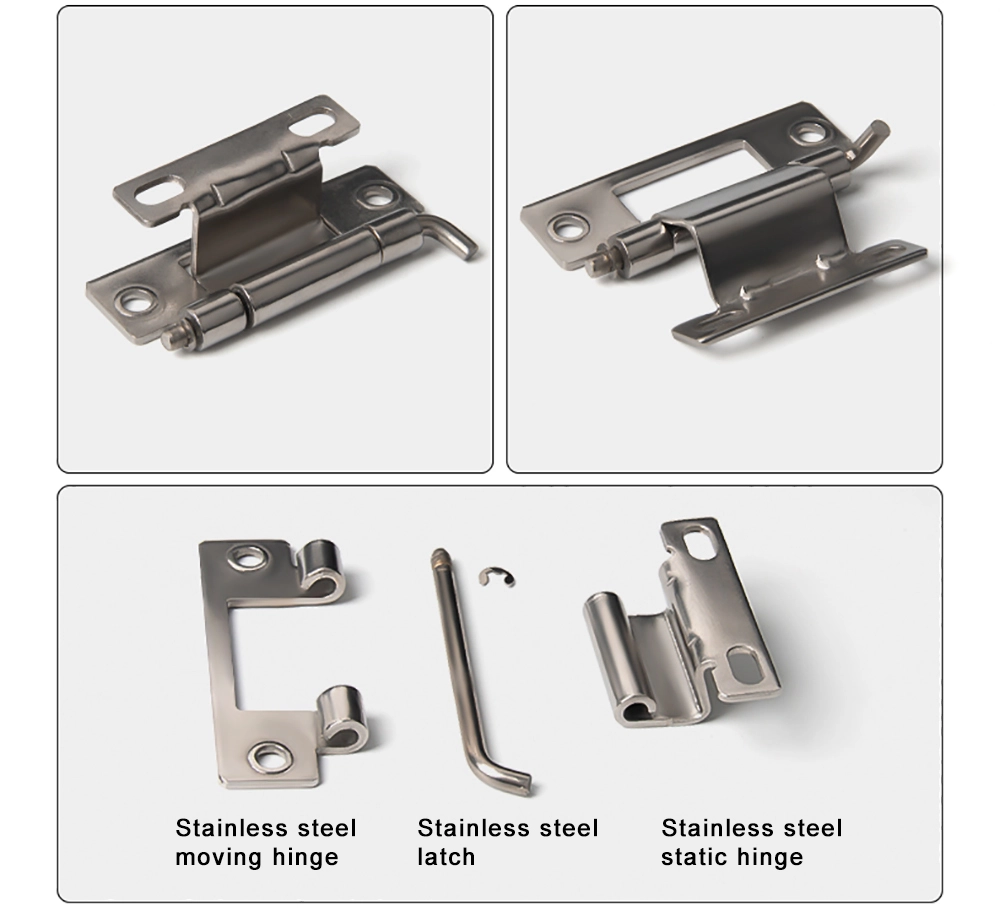

Î4: Cum este fixat pinul odată instalat?

Toate modelele CL250 folosesc un inel de reținere deschis Φ4 pentru a bloca știftul balamalei pe loc în timpul utilizării normale. Știftul poate fi îndepărtat manual atunci când este necesară îndepărtarea ușii, fără a necesita unelte.

Î5: Ce metode de instalare sunt acceptate?

Balamaua CL250 poate fi instalată prin montare cu șuruburi sau prin sudare, în funcție de metoda de fabricare a dulapului. Configurațiile orificiilor de montare variază în funcție de model — consultați desenele de dimensiuni pentru dimensiunea fantelor și detaliile de distanță.

Î6: Ce materiale sunt disponibile?

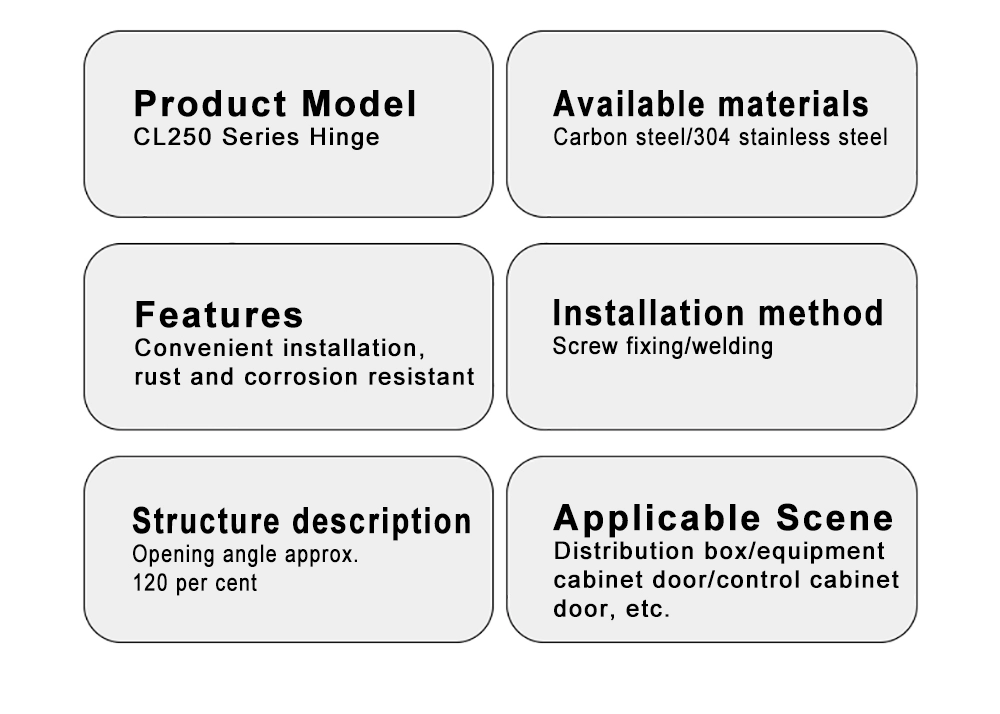

Balamaua CL250 vine din oțel carbon placat cu zinc și oțel inoxidabil 304. Oțelul carbon se potrivește în medii interioare uscate; Oțelul inoxidabil 304 este alegerea potrivită pentru carcasele exterioare, spațiile cu umiditate ridicată sau mediile industriale corozive.
