Balama din oțel inoxidabil complet ascunsă

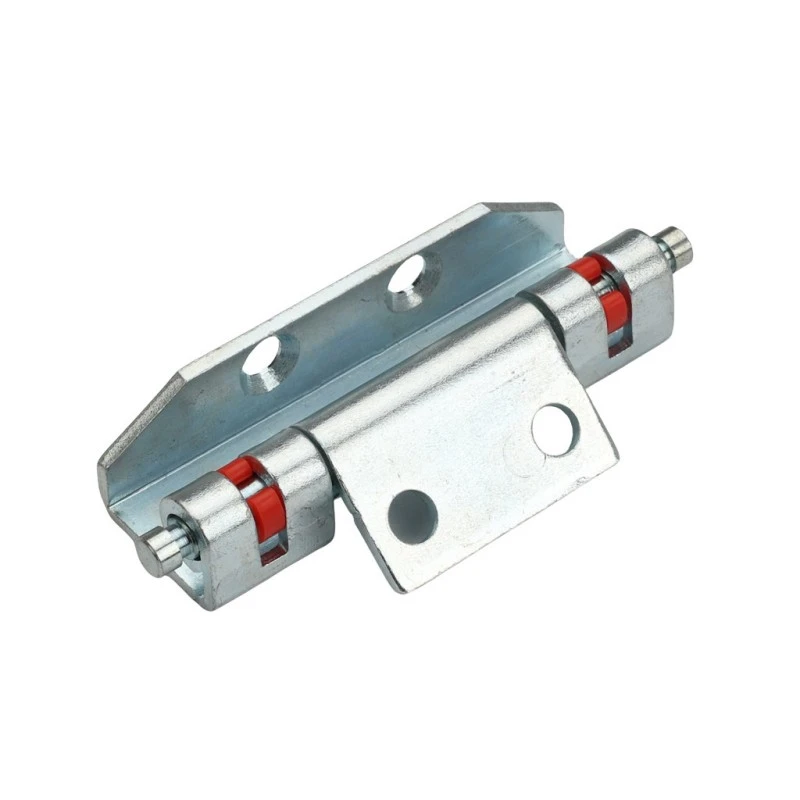

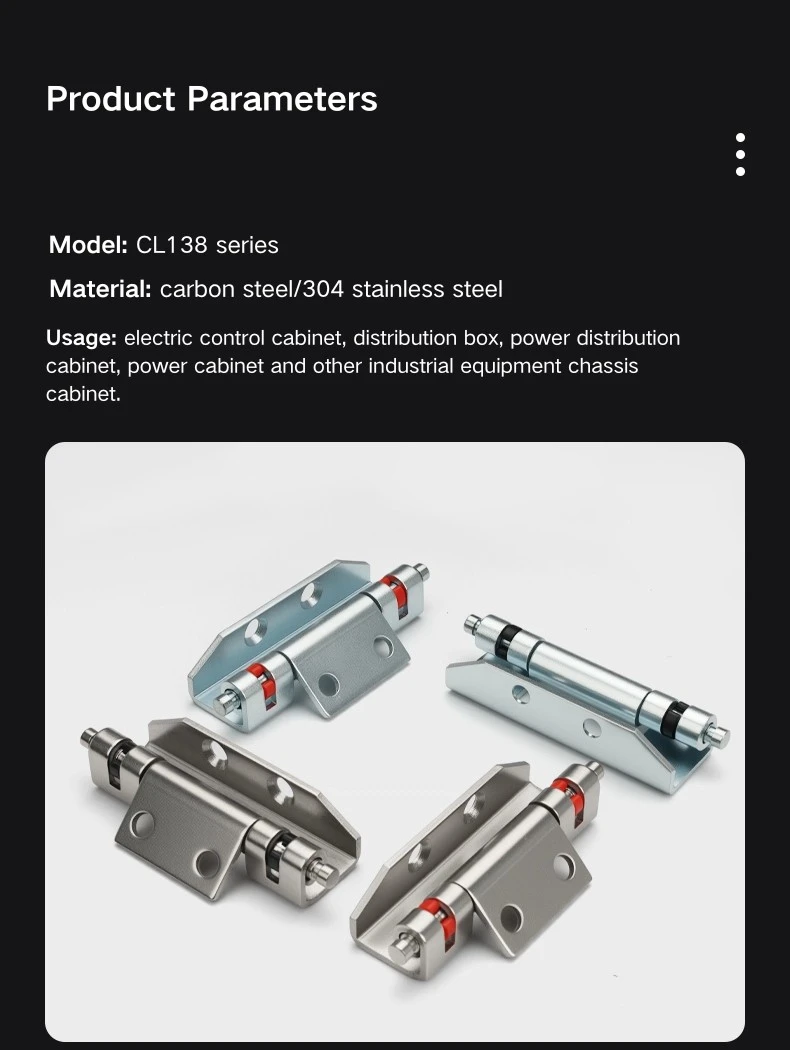

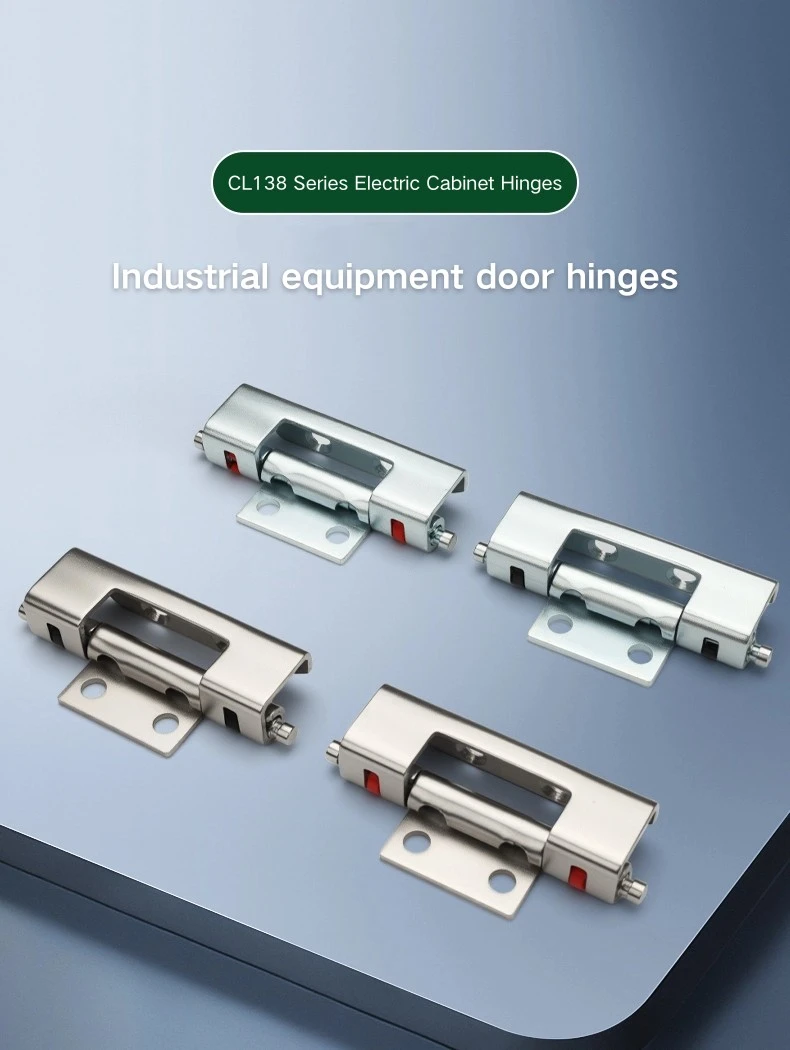

Pentru acele balamale ascunse pentru dulap de la Yitai Lock, balamaua complet ascunsă din oțel inoxidabil CL138 acoperă patru variante din două materiale și două culori de cleme. Versiunile din oțel inoxidabil sunt alegerea naturală pentru dulapuri în medii umede sau corozive, în timp ce opțiunile din oțel carbon funcționează bine pentru modelele standard de dulapuri de distribuție interioare. Culoarea clemei - negru sau roșu - este o distincție vizuală mai degrabă decât una funcțională, astfel încât selecția acolo se reduce la preferință sau potrivirea hardware-ului existent al cabinetului.

Structură și dimensiuni

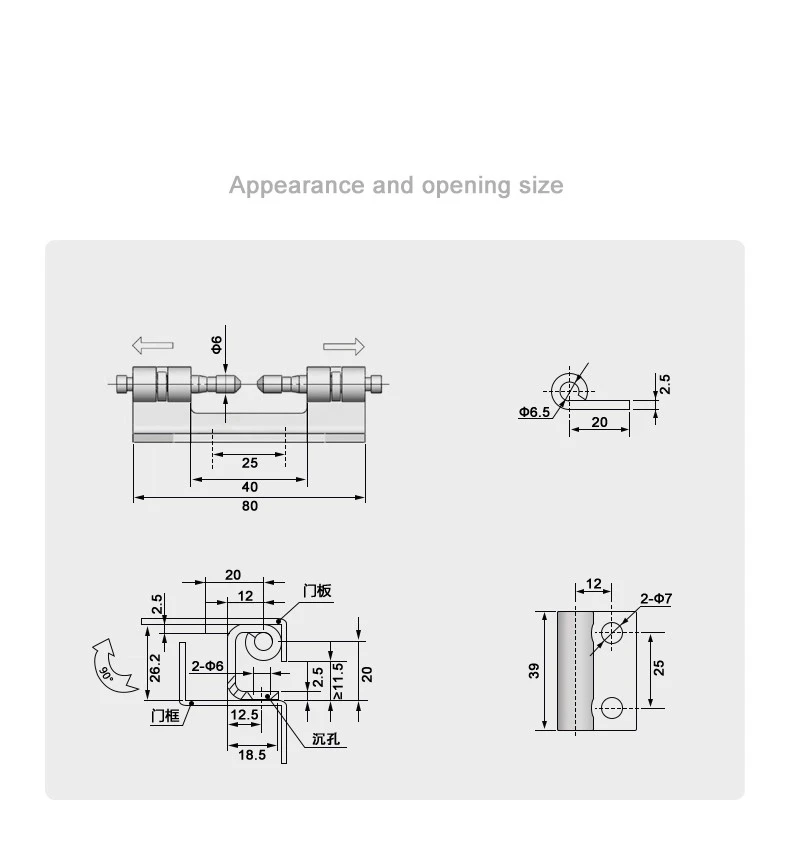

Balamaua complet ascunsă din oțel inoxidabil are o lungime totală de 80 mm, corpul balamalei rulând 40 mm și o deschidere interioară de 25 mm între cele două capete ale cilindrului. Diametrul cilindrului este Φ6 mm, iar cele două secțiuni ale țevii se extind fiecare spre exterior dinspre corpul central, dând balamalei profilul caracteristic de gantere. Ansamblul clemei se află la capetele cilindrului și este cel care menține balamaua cuplată cu canalul tocului ușii.

Placa de montare a balamalei complet ascunse din oțel inoxidabil măsoară 39 mm înălțime și 25 mm lățime, cu două găuri de montare de Φ7 mm distanțate la 12 mm de margine. Partea laterală a cadrului prezintă o adâncime totală de 18,5 mm cu o bază de 12,5 mm, două găuri pentru butoi de Φ6 mm și o adâncime înfundată de ≥11,5 mm. Știftul de clemă de Φ6,5 mm se așează cu 2,5 mm mândru de suprafața frunzei, cu o lungime de cuplare de 20 mm.

Instalare și Montare

Balamaua complet ascunsă din oțel inoxidabil este instalată prin sudare — placa de montare este sudată pe panoul ușii, iar corpul balamalei se cuplează în canalul cadrului în timpul asamblarii. Deschiderea la 90° înseamnă că ușa se balansează la un unghi drept față de fața dulapului, ceea ce acoperă cerințele standard de acces pentru majoritatea configurațiilor de dulap de distribuție și control.

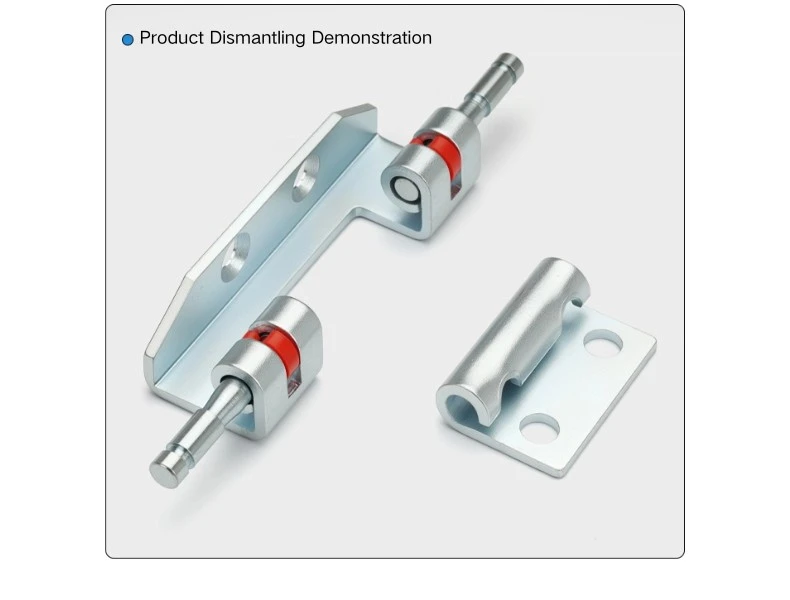

Odată sudată, balamaua complet ascunsă din oțel inoxidabil se așează încastrată în profilul cadrului, astfel încât cilindrul și ansamblul clemei să fie ascunse din exterior. Mecanismul de prindere de la fiecare capăt al cilindrului blochează balamaua în canalul cadrului și poate fi eliberat pentru îndepărtarea ușii atunci când este necesar. Această angajare ascunsă este, de asemenea, ceea ce face balamaua compatibilă cu sistemele de cadru de dulap Rittal, unde geometria canalului se potrivește acestui tip de montare cu balamale încastrate.

Material și opțiuni de clemă

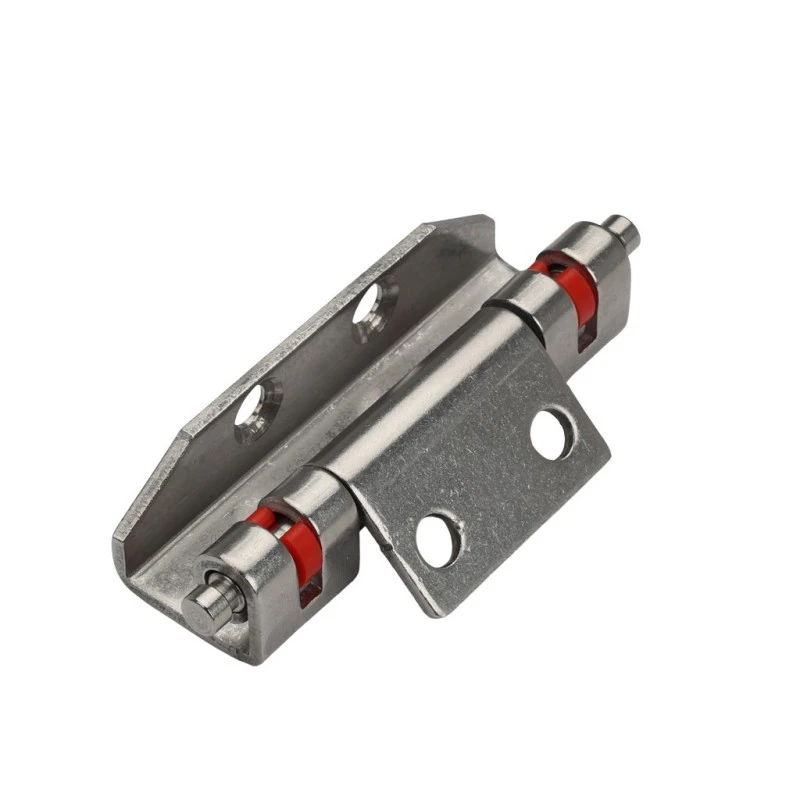

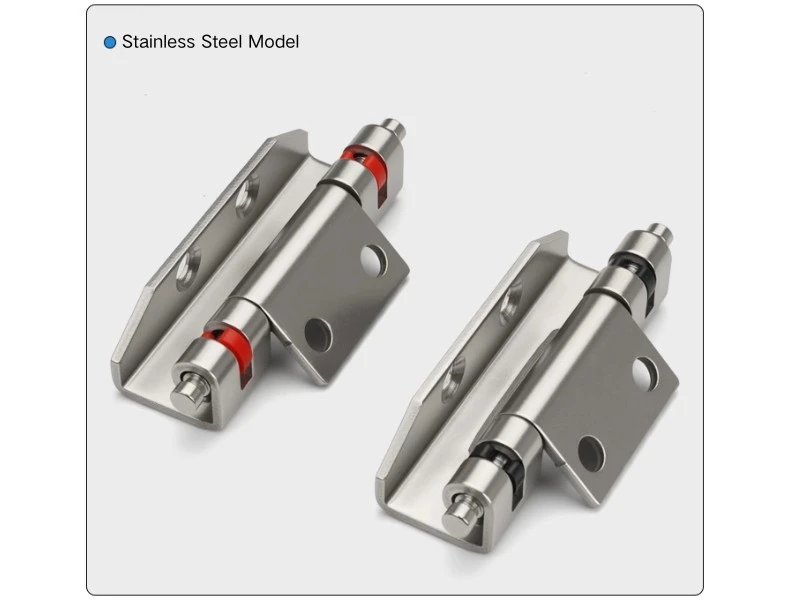

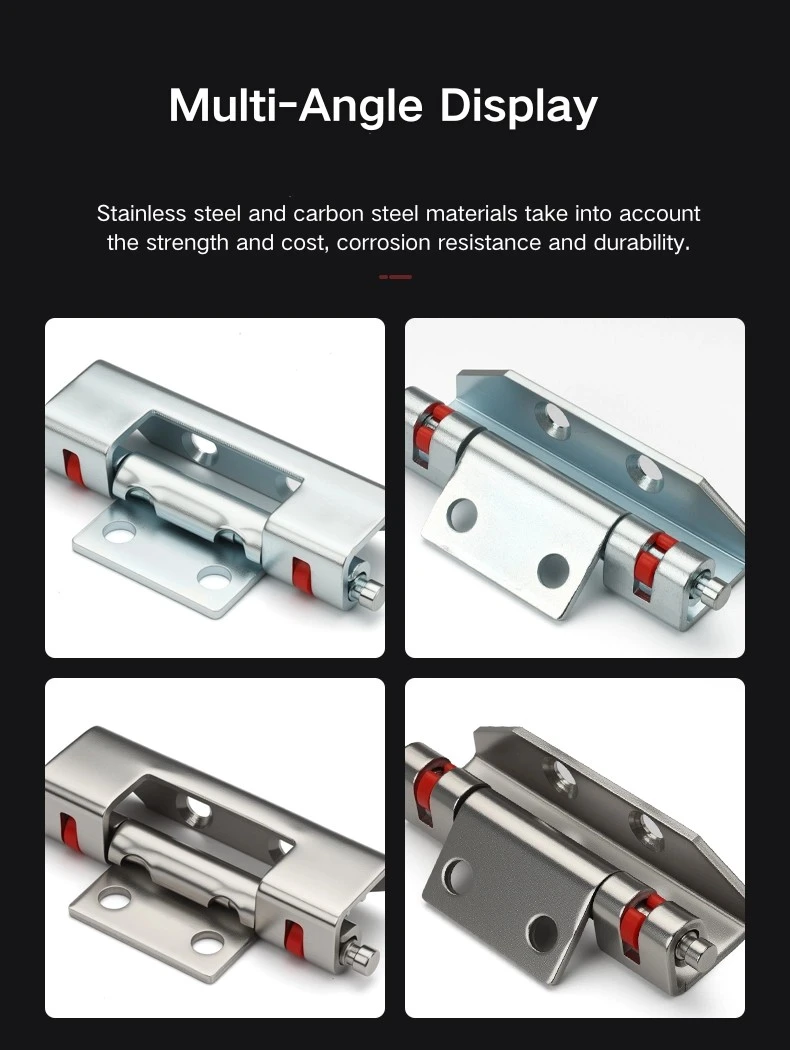

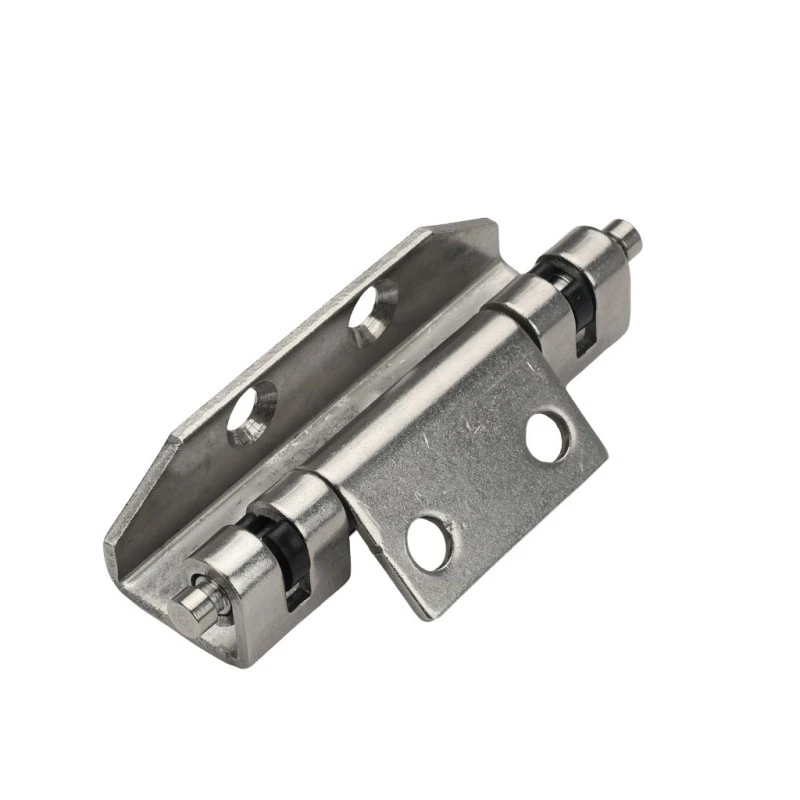

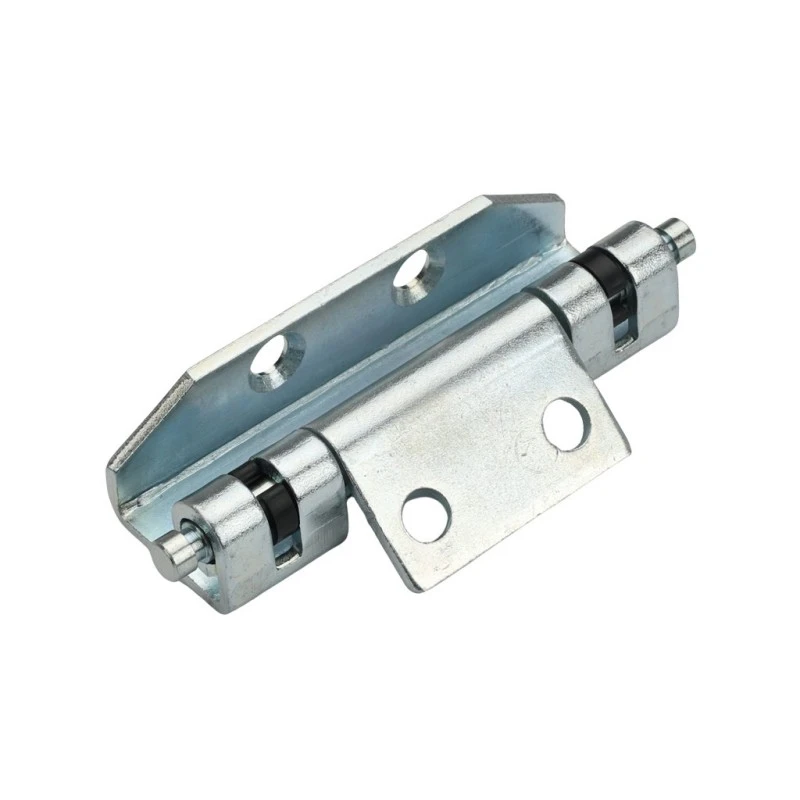

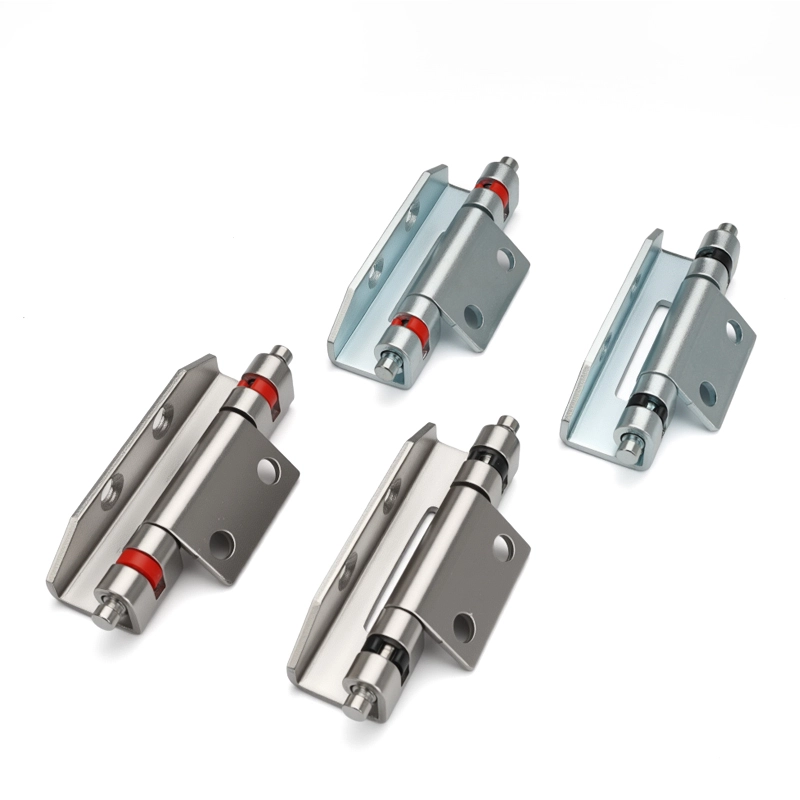

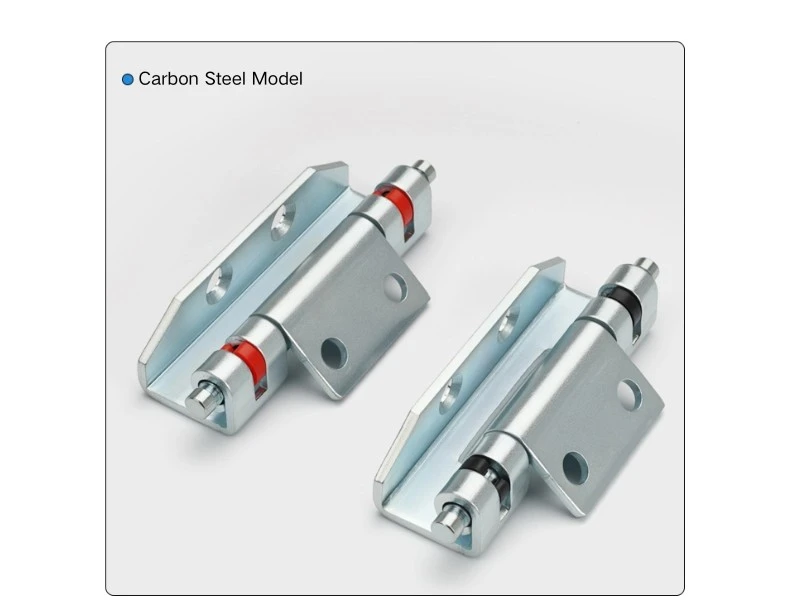

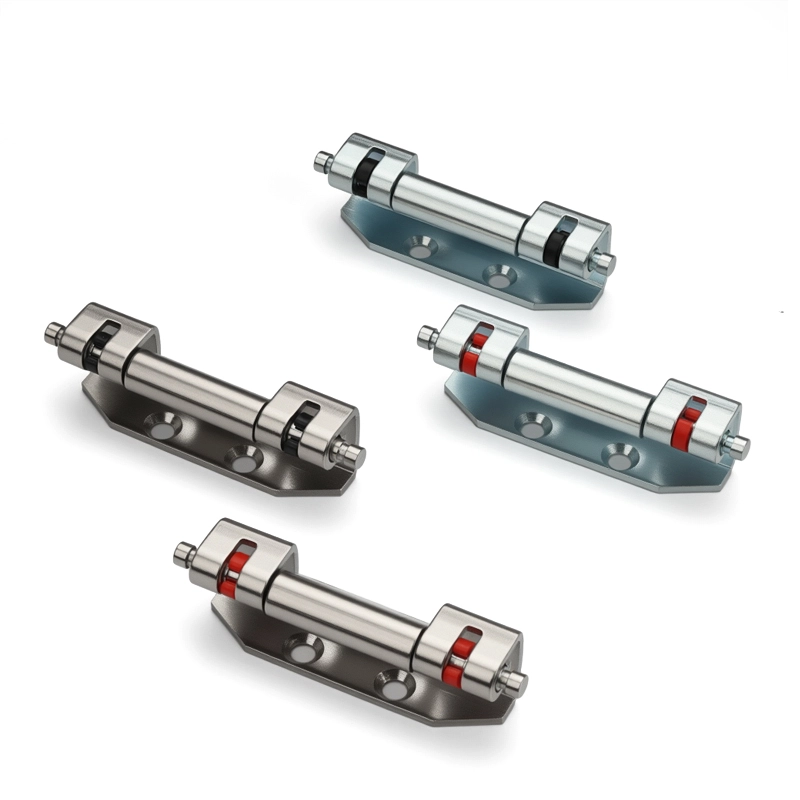

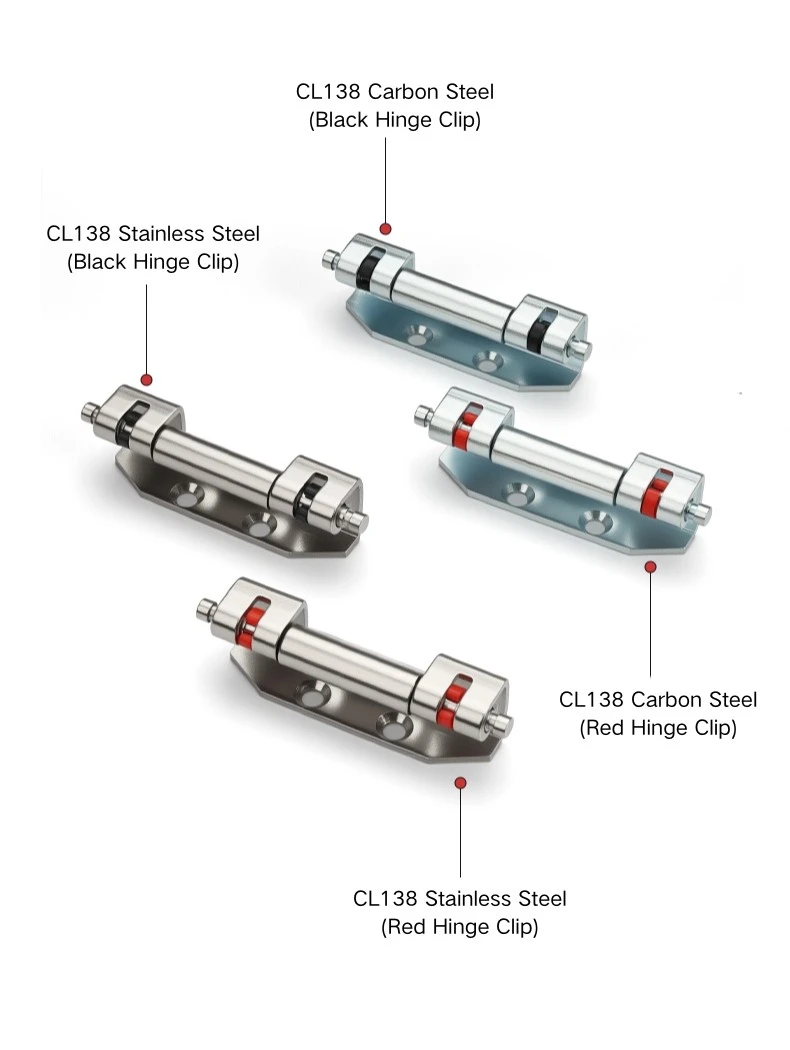

Balamaua complet ascunsă din oțel inoxidabil este disponibilă în oțel carbon și oțel inoxidabil, cu clemă de culoare neagră sau roșie pe ambele materiale - patru variante în total. Versiunea din oțel inoxidabil este cea mai potrivită pentru carcasele din spații umede, instalații exterioare sau medii în care rezistența la coroziune contează în timp. Oțelul carbon se potrivește aplicațiilor uscate de dulapuri interioare unde cerințele de finisare sunt mai standard.

Culoarea clemei de pe balamaua complet ascunsă din oțel inoxidabil – negru sau roșu – este o distincție cosmetică fără nicio diferență de material sau capacitatea de încărcare între cele două. Clemele roșii sunt uneori folosite ca indicator vizual pe anumite linii de dulap sau pentru a diferenția pozițiile balamalei pe carcasele cu mai multe uși; clemele negre sunt cele mai comune implicite. Oricum, performanța este identică.

Scenarii de aplicare

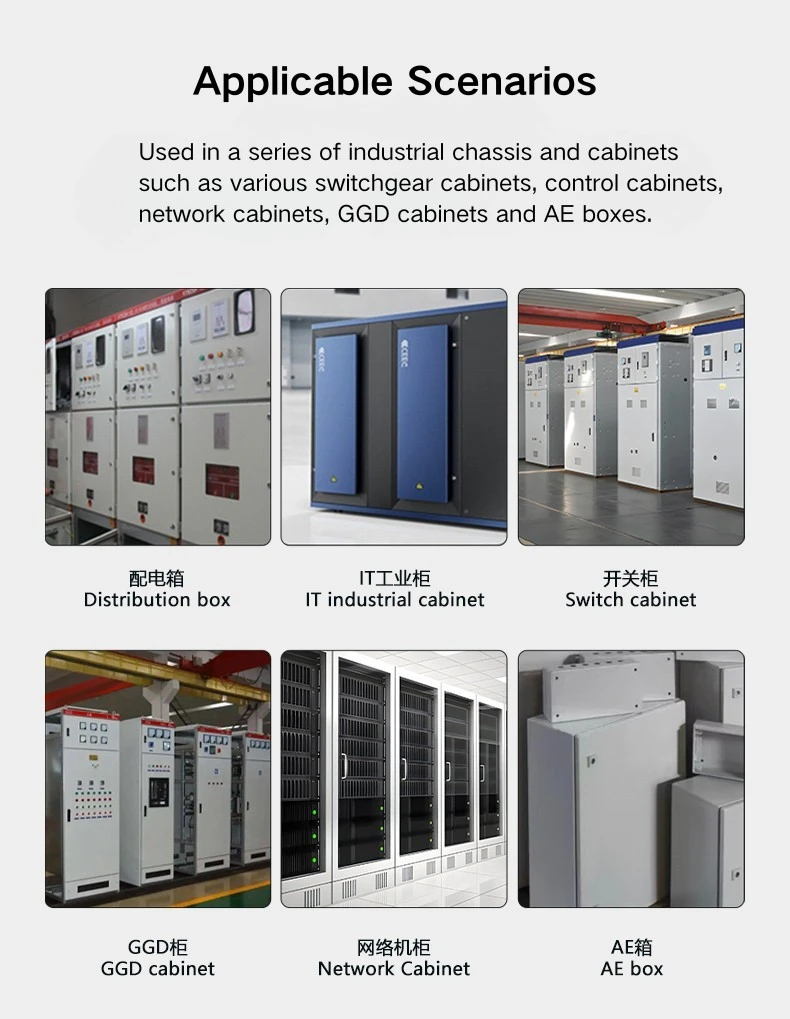

Balamaua complet ascunsă din oțel inoxidabil este utilizată pe dulapurile de distribuție, carcasele echipamentelor de control și panourile de comutație, unde este nevoie de o ușă exterioară întinsă, fără feronerie. Profilul complet ascuns ține balamaua departe de vedere când ușa este închisă, ceea ce se potrivește dulapurilor instalate în locații vizibile - săli de servere, săli de control sau spații de utilități publice - unde hardware-ul balamalelor expus ar arăta deplasat.

Compatibilitatea cu cadrele dulapului Rittal face ca balamaua complet ascunsă din oțel inoxidabil să fie o opțiune simplă pentru producătorii sau integratorii care lucrează deja cu acel sistem de cadru. Varianta din oțel inoxidabil face față cerințelor de coroziune ale dulapurilor exterioare sau cu umiditate ridicată, iar opțiunea din oțel carbon acoperă cea mai mare parte a construcțiilor standard de dulapuri de distribuție interioare unde costurile și condițiile de mediu sunt moderate.

FAQ

Î1: Ce variante sunt disponibile pentru CL138?

CL138 vine în patru variante: oțel carbon cu clemă neagră, oțel carbon cu clemă roșie, oțel inoxidabil cu clemă neagră și oțel inoxidabil cu clemă roșie. Culoarea clemei este doar cosmetică - nu există nicio diferență funcțională între negru și roșu.

Î2: Care este unghiul de deschidere al CL138?

Balamaua ascunsă CL138 se deschide la 90°, ceea ce acoperă cerințele standard de acces pentru ușile dulapului de distribuție și ale carcasei de control.

Î3: Cum este instalat CL138?

CL138 este sudat - placa de montare este sudată pe panoul ușii în timpul fabricării dulapului, iar corpul balamalei se cuplează în canalul cadrului. Nu există opțiune de montare cu șurub pentru acest model.

Î4: Este CL138 compatibil cu dulapurile Rittal?

Da, balamaua ascunsă CL138 este compatibilă cu cadrele dulapurilor Rittal. Geometria de angajare a canalului balamalei se potrivește profilului cadrului Rittal.

Î5: Ce indică culorile clemei?

Clemele negre și roșii sunt doar variante de culoare - materialul și capacitatea de încărcare sunt aceleași pentru ambele. Roșu este uneori folosit ca indicator vizual pentru a diferenția pozițiile balamalei sau liniile dulapului; negrul este cea mai comună alegere implicită.

Î6: Ce material ar trebui să aleg pentru carcasele exterioare?

Versiunea din oțel inoxidabil a CL138 este alegerea potrivită pentru carcasele exterioare, mediile umede sau instalațiile în care rezistența la coroziune este o cerință pe termen lung. Oțelul carbon se potrivește aplicațiilor standard ale dulapurilor de distribuție interioare.
