Cum alegi filtrul de ventilație potrivit pentru un dulap electric sau o carcasă industrială?

Căldura este una dintre modalitățile mai simple de a scurta durata de viață a componentelor electrice din interiorul unui dulap. Ofiltru de ventilațieun set care se potrivește corect, filtrează eficient și se potrivește mediului de instalare contribuie mult la menținerea funcționării fără probleme. Yitailock produce o gamă completă de ferestre de ventilație din plastic ABS pentru mai multe dimensiuni și configurații - iată ce trebuie să știți înainte de a alege una.

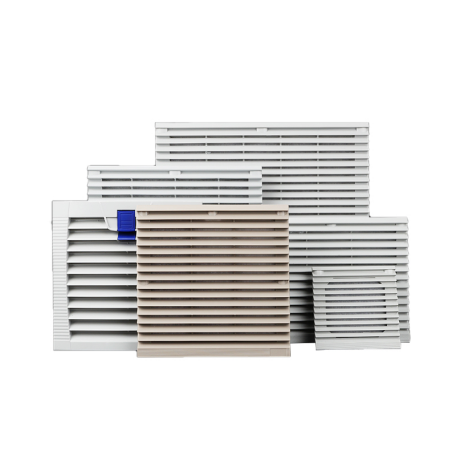

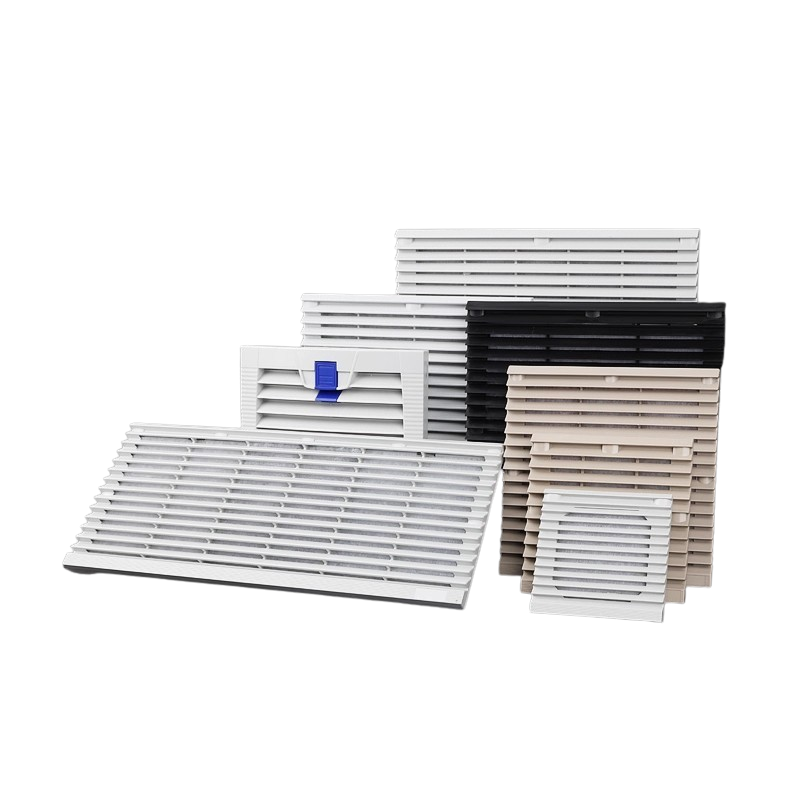

Seria XT — Ventilație filtrată pentru carcase electrice

Seria XT acoperă pătratfiltru de ventilațieseturi de la XT801 la XT807, fiecare cu o grilă ABS cu lambriuri la exterior și un filtru din polimer G3 la interior. Filtrul captează praful și resturile înainte de a ajunge la componentele din interiorul carcasei, care este diferența cheie între aceasta și o grilă de ventilație simplă.

Dimensiunile variază de la compactul XT801 (107×107mm extern, 81×81mm decupare) până la XT806 (322×322mm extern, 280×280mm decupaj) și XT807 dreptunghiular (420×180mm extern, 389×149mm decupaj). Dimensiunile cele mai frecvent specificate tind să fie de la XT803 la XT805, care se potrivesc cu decupajele standard ale panourilor găsite pe majoritatea dulapurilor de distribuție și a carcasei de control.

Culorile sunt RAL 7035 (gri deschis - standardul pentru majoritatea dulapurilor industriale), RAL 7032 (un gri pietriș mai cald) și negru pentru instalații specifice.

Tip normal vs. stil înalt

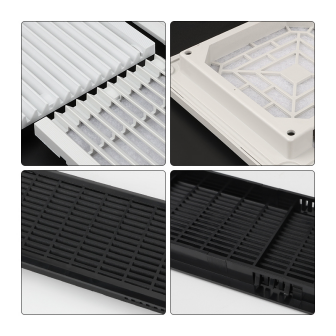

Sunt disponibile două înălțimi de profil pentru modelele XT804 și XT805. Tipul normal se află mai aproape de suprafața panoului și se potrivește instalațiilor standard în care grosimea peretelui dulapului este în intervalul tipic. Stilul înalt are un corp mai adânc, care găzduiește pereți de panouri mai groși sau instalații în care este nevoie de spațiu suplimentar între grilă și ventilatorul din spatele acestuia. Imaginile două și trei arată aspectul intern al fiecăruia - tipul normal folosește montarea cu șurub M4 într-un singur punct, în timp ce stilul înalt folosește două puncte de fixare M4 pentru o potrivire mai sigură pe panouri mai adânci.

Opțiuni pentru garnituri adezive

Majoritatea modelelor XT sunt disponibile cu sau fără garnitură adezivă cu puncte - banda de etanșare neagră care se întinde în jurul perimetrului cadrului filtrului. Pentru carcasele care au nevoie de un grad de etanșare la praf în jurul ferestrei de ventilație în sine, versiunea garniturii merită specificată. Se apasă pe suprafața panoului atunci când grila este montată, reducând spațiul dintre cadru și marginea decupată. Pentru dulapurile interioare standard în care protecția împotriva pătrunderii în jurul grilajului nu este o problemă, versiunea fără adeziv este alegerea mai simplă și mai rentabilă.

Unele modele XT804 și XT805 sunt, de asemenea, disponibile cu o fixare prin cap în loc de șuruburi, ceea ce accelerează îndepărtarea și înlocuirea filtrului în timpul întreținerii.

Grile de ventilație simple

Pentru aplicațiile în care filtrarea nu este necesară — doar flux de aer pasiv — grilajele simple de ventilație sunt disponibile în trei dimensiuni: 78×200 mm, 78×456 mm și 80×461 mm. Acestea nu au filtru în interior, ceea ce le face potrivite pentru carcasele în care pătrunderea prafului nu este o problemă, dar fluxul de aer trebuie să fie gestionat pe panou.

Alegerea celui potrivit

Dimensiunea este prima decizie - potriviți dimensiunile exterioare cu spațiul disponibil pentru panou și confirmați dimensiunea decupării înainte de a comanda. După aceea, alegerea între seria XT filtrată și grila simplă se reduce la necesitatea protecției împotriva prafului. În cadrul seriei XT, garnitura adezivă merită adăugată pentru orice instalare în care fereastra de ventilație a dulapului trebuie să stea la nivel și să se etanșeze pe panou. Stilul normal vs. înalt rezultă din grosimea panoului și cerințele de spațiu liber al ventilatorului.
