Ușile dulapurilor electrice Balamă îndoită cu montare laterală

Gama de modele și prezentare generală a seriei

Balamaua îndoită cu montare laterală pentru ușile dulapului electric este organizată în patru serii. Seria CL803 acoperă trei modele - CL803A-25, CL803B-20, CL803B-25 și CL803D-25 - toate din aliaj de zinc negru, cu lățimi ale plăcii frontale de 36 mm sau 39 mm, în funcție de model. CL803A-25 folosește o placă frontală cu două șuruburi la 39 × 20 mm, cu o distanță între găuri de 12 mm; modelele CL803B și CL803D folosesc o placă de 36 × 25 mm cu fixare cu fantă.

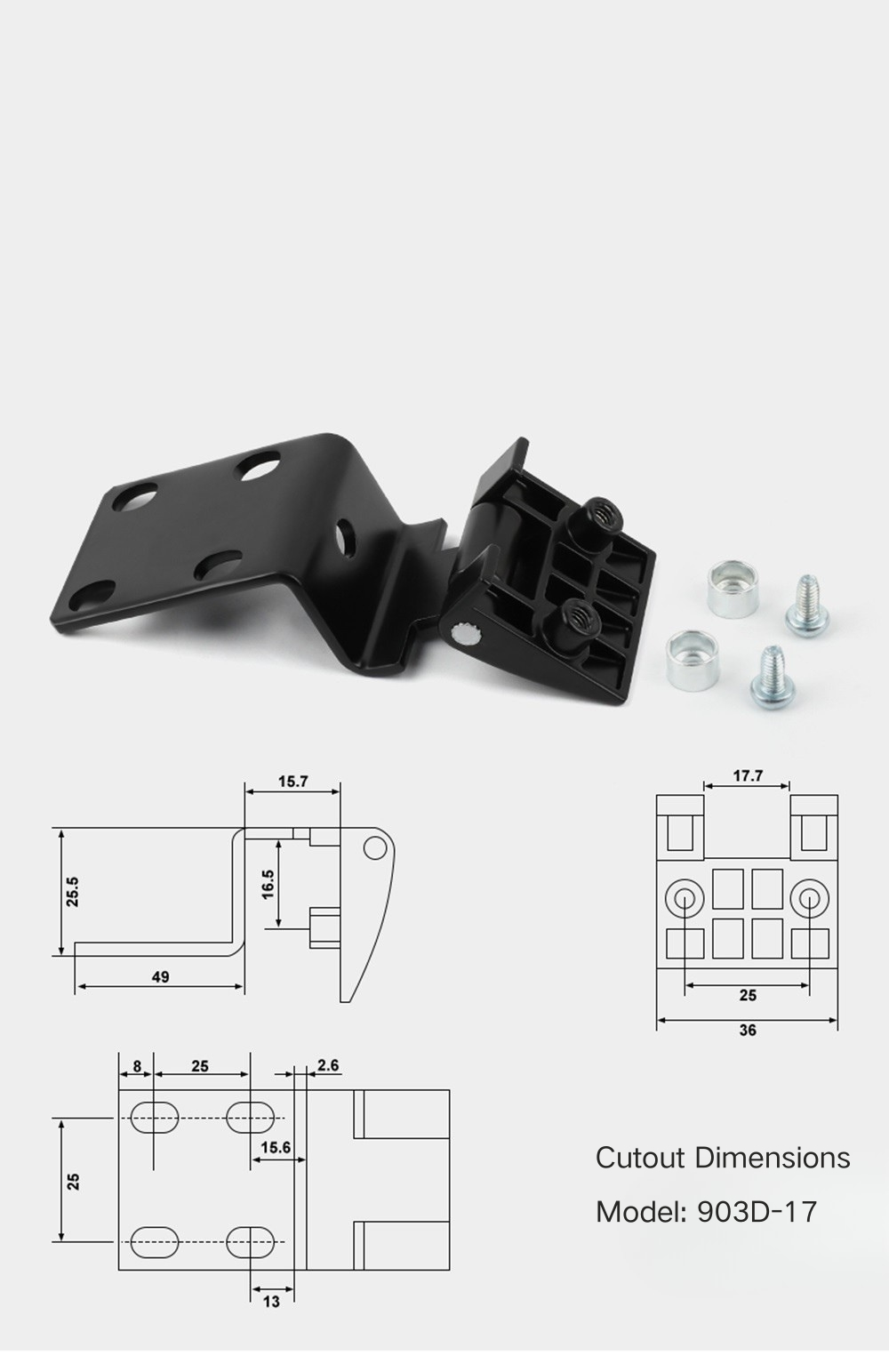

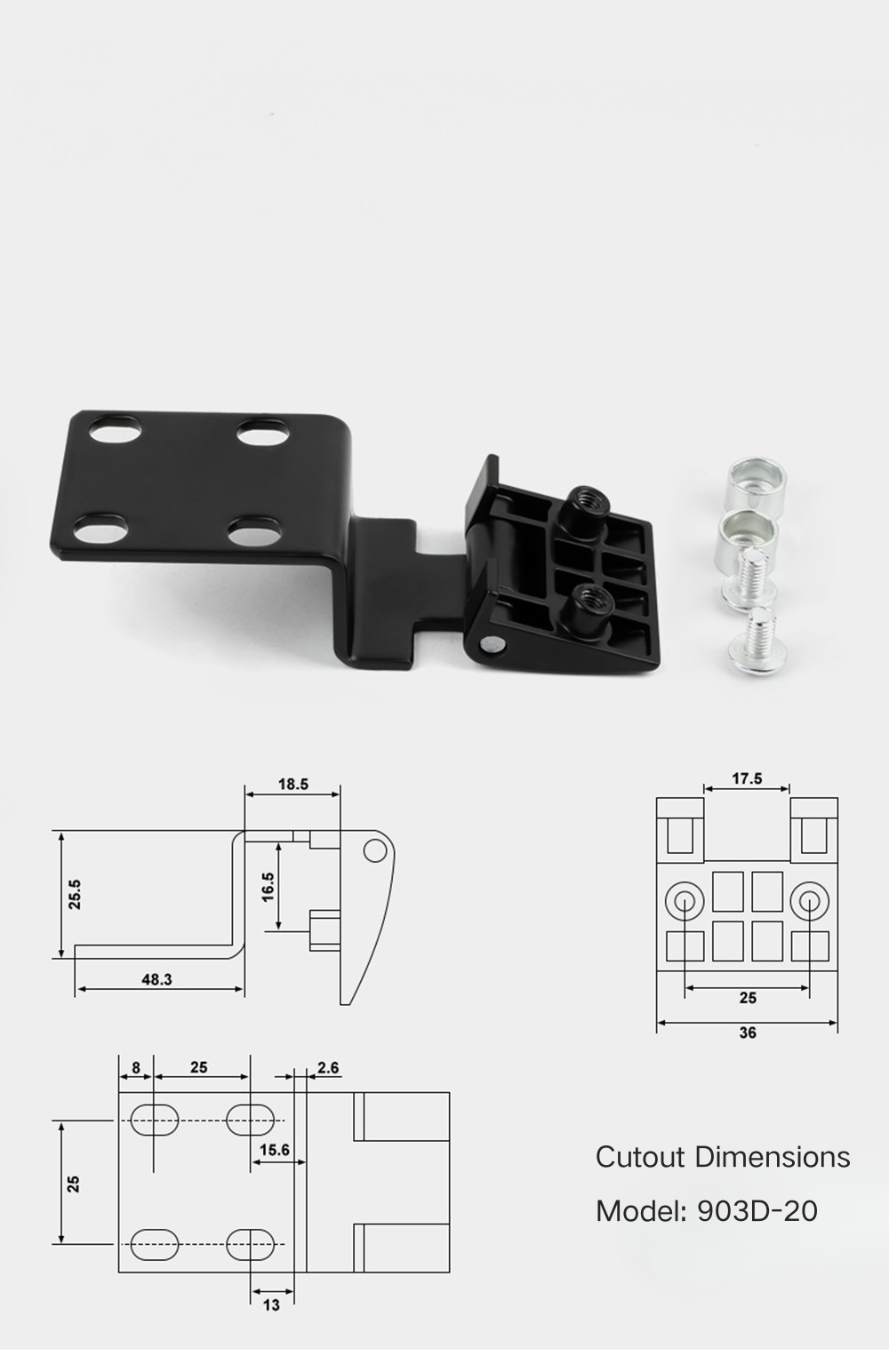

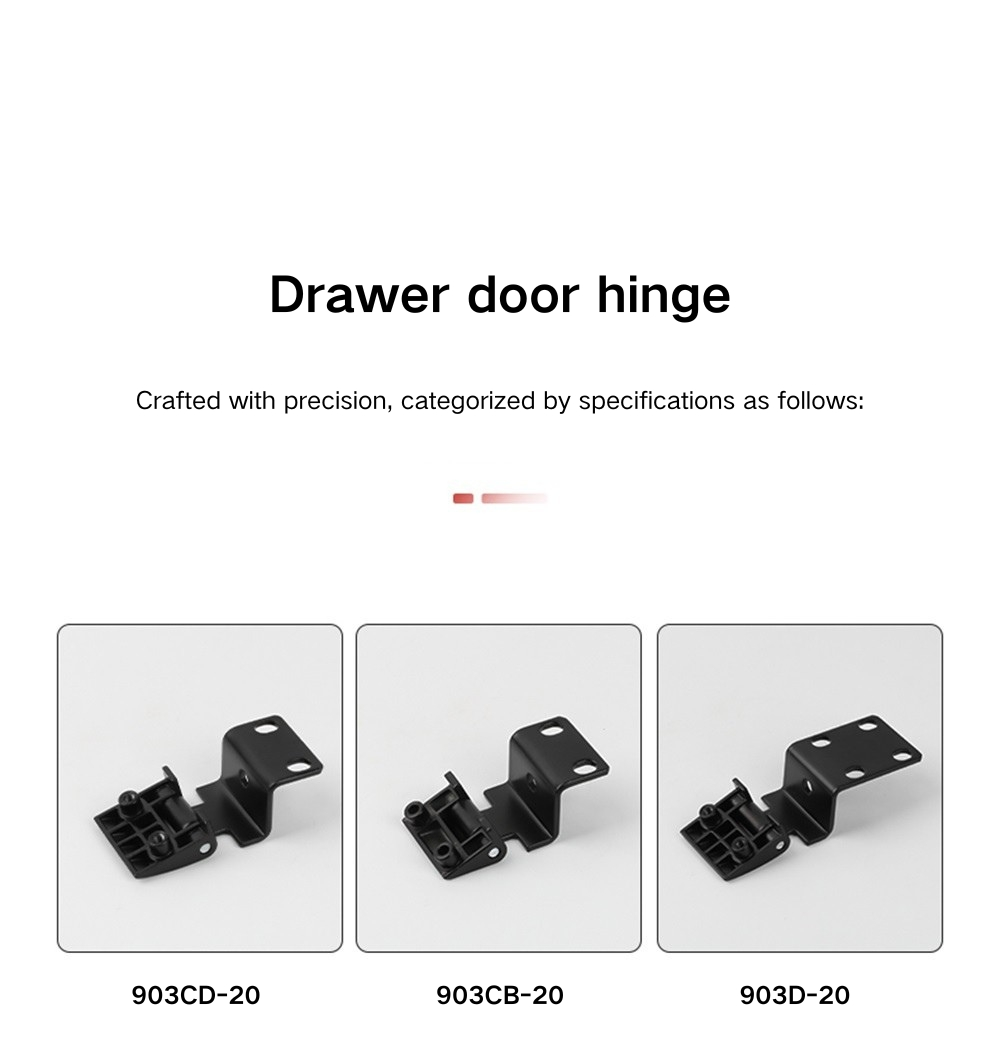

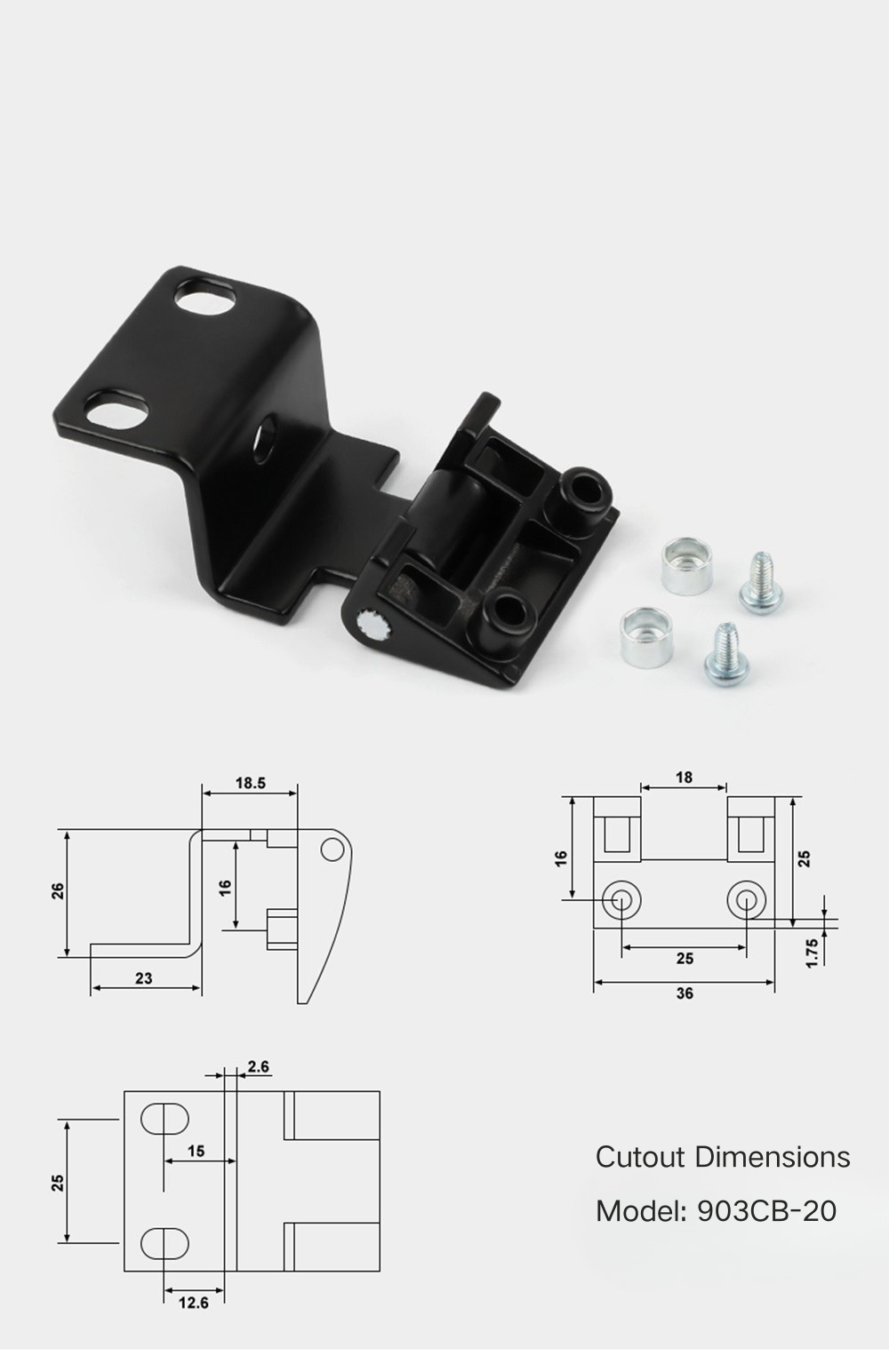

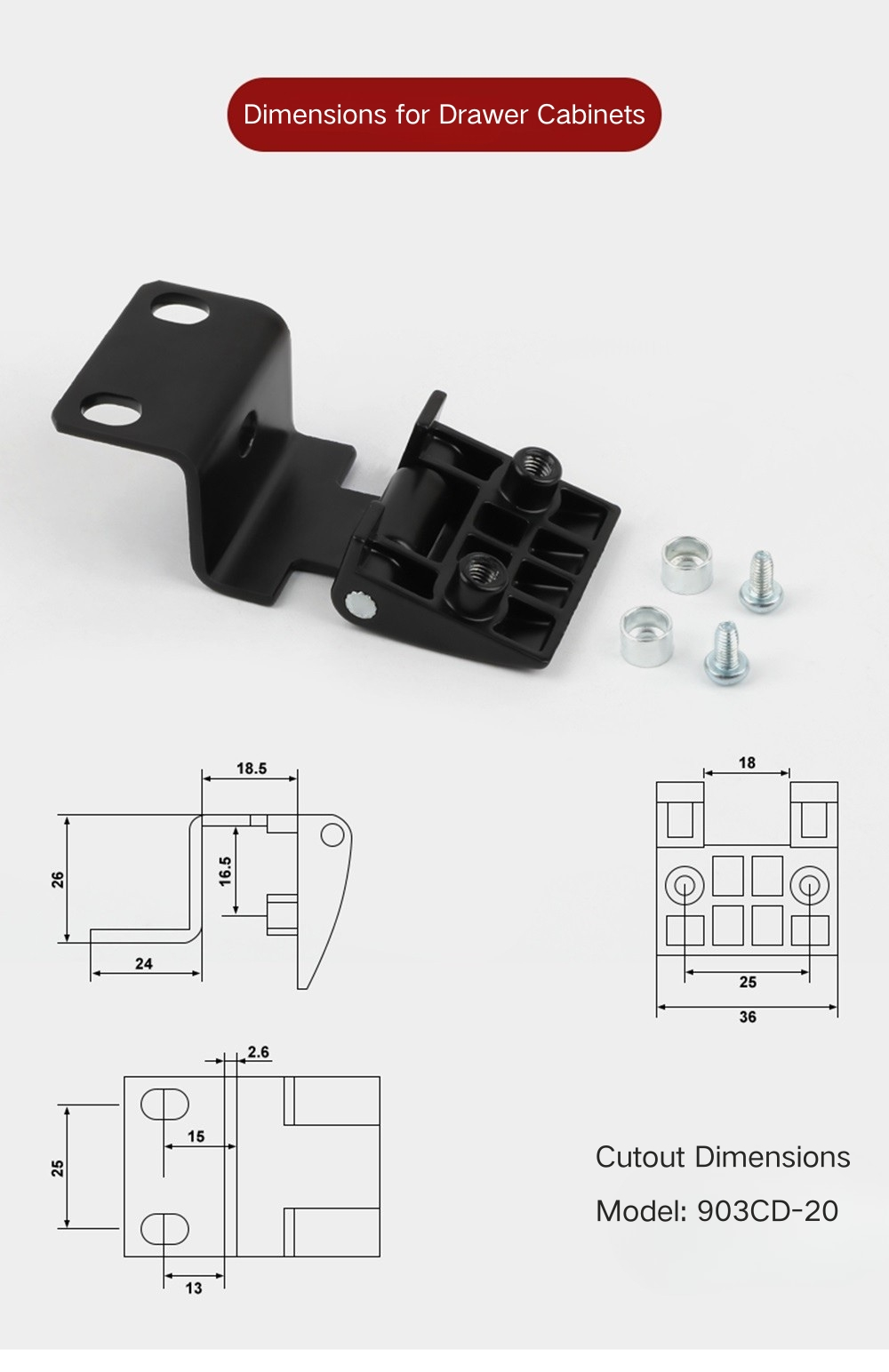

Seria CL901 include CL901B-17, CL901B-20 și CL901D-17, toate cu o placă frontală de 36 × 17,5 mm și un decalaj constant al orificiilor de 8 mm + 2,5 mm. Seria CL903 este cel mai mare grup din gama balamale, cu șapte modele, inclusiv CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 și CL903D-20 - care acoperă atât adâncimi standard cât și extinse ale cadrului. CL233 completează gama în aliaj de zinc negru, aliaj de zinc albastru nisip și aliaj de aluminiu, cu o placă frontală de 39 × 20 mm și o distanță între găuri de 12 mm similară cu CL803A-25.

Dimensiuni pe serie

Seria CL803 a balamalei cu montare laterală se întinde pe o lățime totală de 18,5 mm până la 23,5 mm și o înălțime de 26 mm până la 28,5 mm pe modelele sale. CL803A-25 are 23 mm lățime și 26 mm înălțime, cu o adâncime interioară de 22,5 mm; CL803B-20 are o lățime de 18,5 mm și o adâncime interioară de 16 mm; CL803B-25 are 23,5 mm lățime și 28,5 mm înălțime, cu o adâncime interioară de 16 mm; iar CL803D-25 are 23,5 mm lățime și 26,5 mm înălțime, cu o adâncime interioară de 16,5 mm. Toate modelele CL803 au o lățime de bază de 26 mm și o placă de montare de 20 mm înălțime.

Seria CL901 este considerabil mai înaltă decât celelalte modele din gama de balamale îndoite cu montare laterală pentru ușile dulapului electric — toate trei au o înălțime totală de 39,5 mm, cu lățimi între 15,5 mm și 18,5 mm și o adâncime interioară constantă de 16,5 mm. CL901B-20 și 21 mm pentru CL901D-17. Seria CL903 se întinde pe o gamă mai largă - lățimi de bază de la 48 mm la 73,8 mm pe modelul extins, cu înălțimi totale de 25,5 mm până la 26 mm. CL233 are o dimensiune totală de 24,5 × 24,5 mm, cu o adâncime interioară de 22 mm, o placă de montare de 39,3 mm și un decalaj al orificiilor de 7,5 mm + 15 mm pe placa frontală.

Scenarii de aplicare

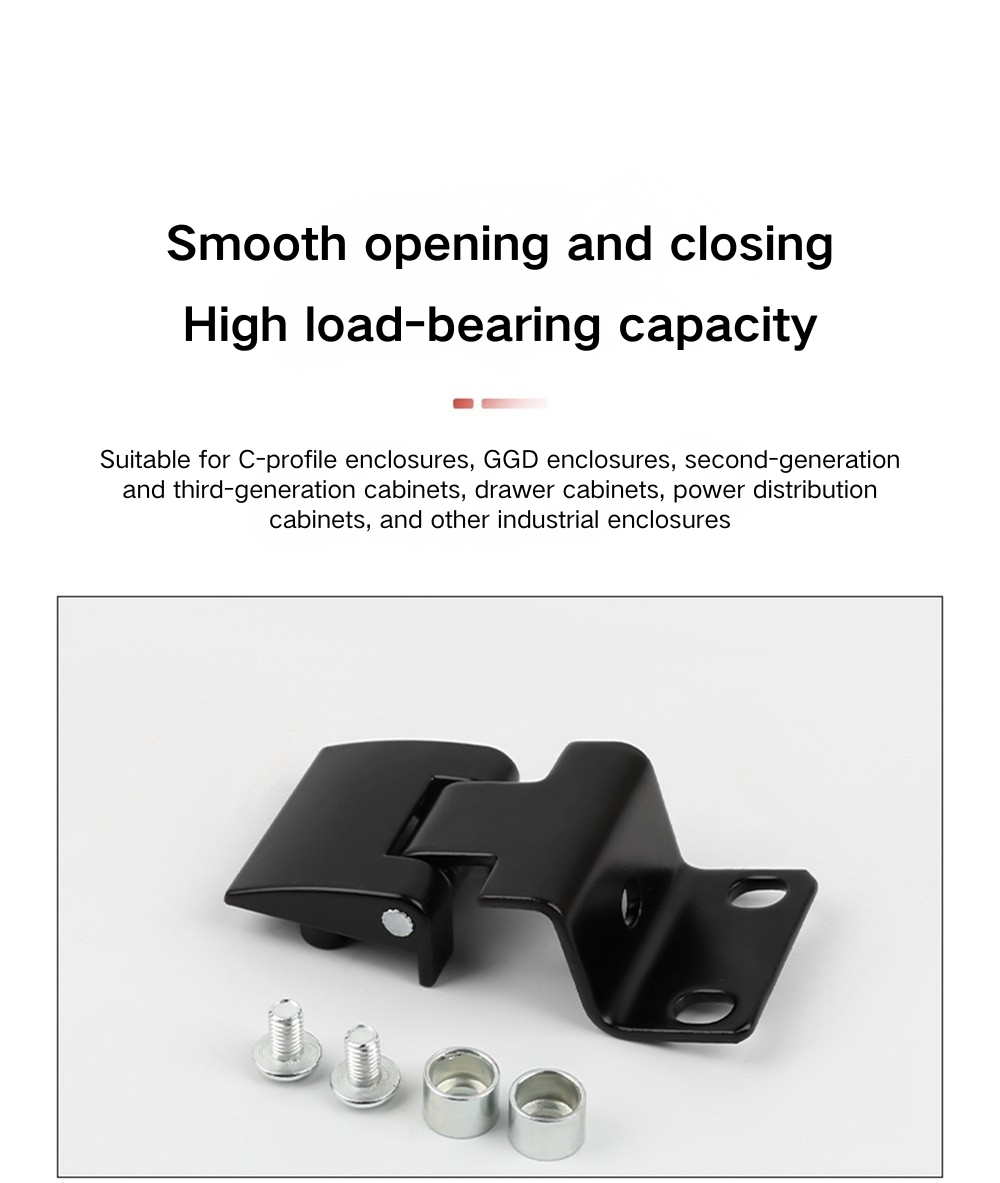

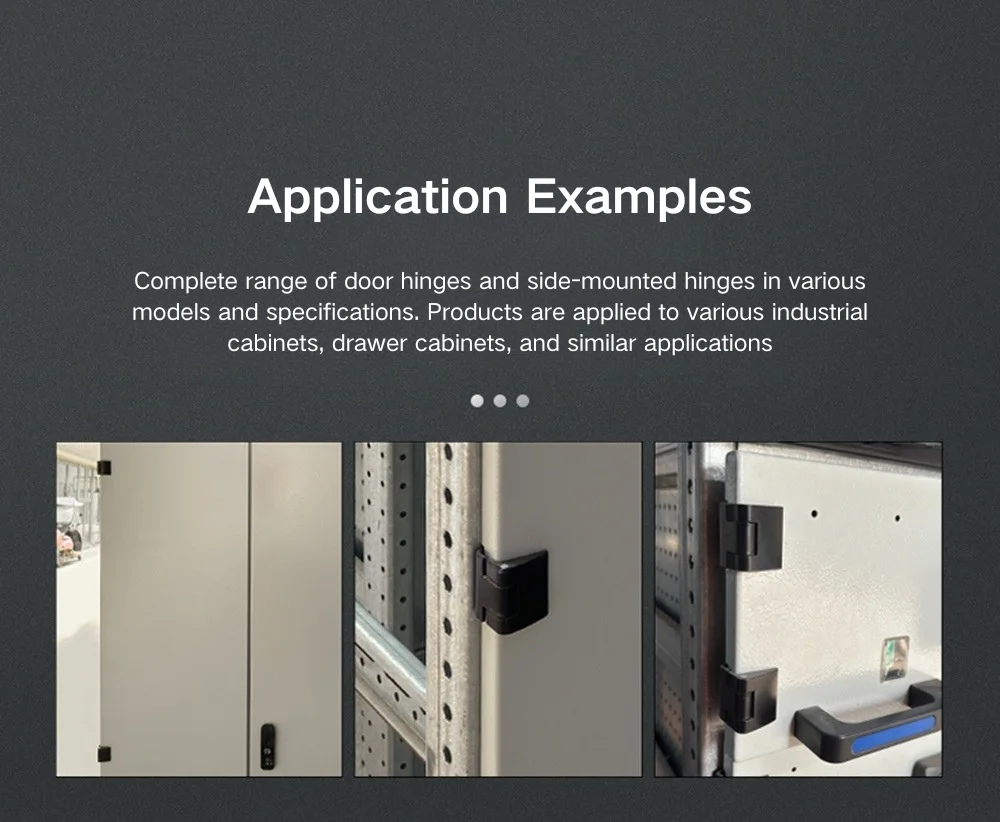

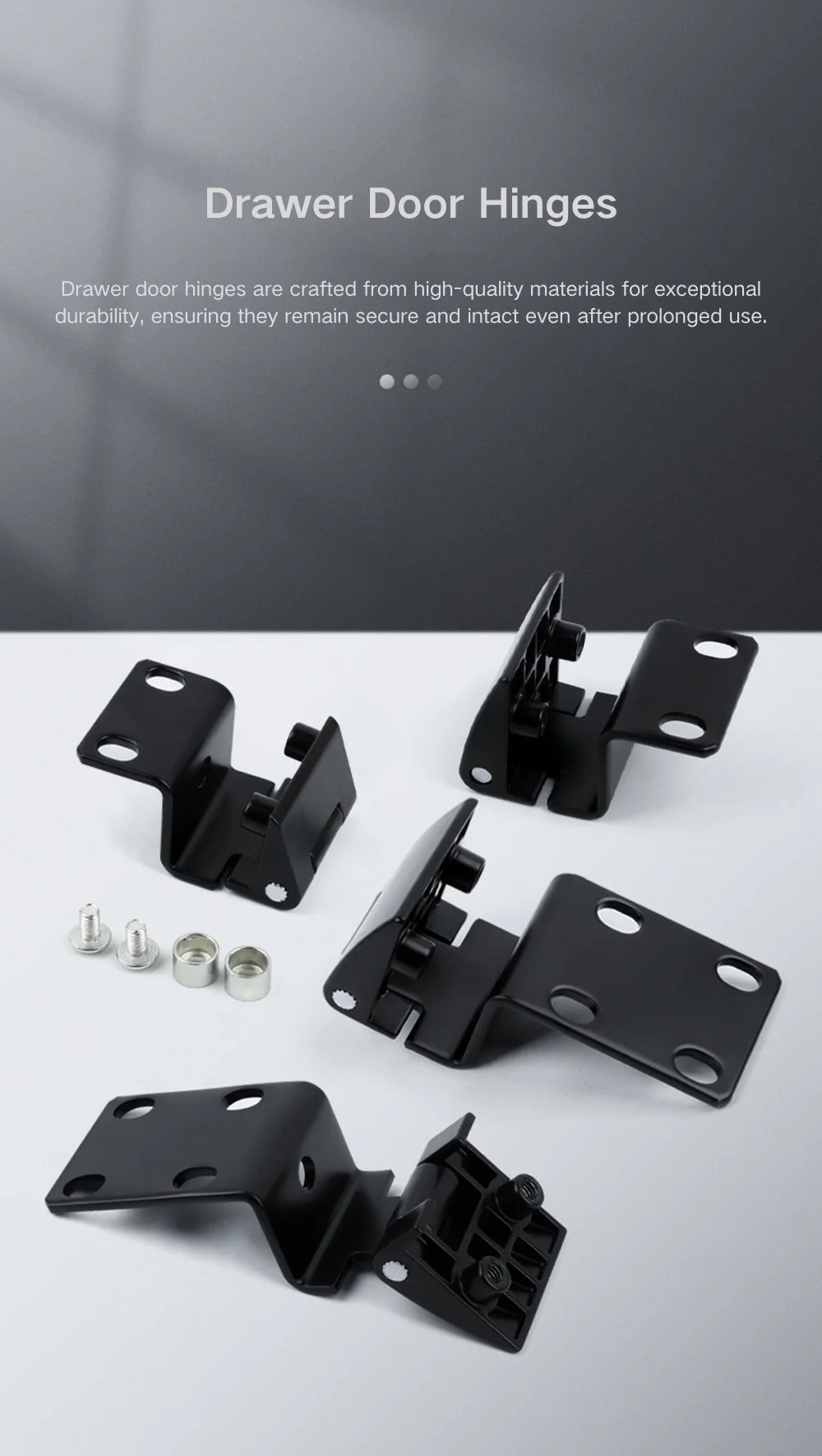

Balamaua îndoită cu montare laterală pentru ușile dulapurilor electrice este proiectată special pentru cadrele dulapurilor construite pe profile de oțel în secțiunea C, care este metoda standard de construcție pentru dulapuri electrice GGD, dulapuri de distribuție de a doua și a treia generație, dulapuri cu sertare și dulapuri de alimentare. Profilul îndoit al corpului balamalei se fixează peste buza secțiunii C, iar placa frontală se înșurubează pe fața panoului ușii, care este metoda de instalare consacrată pentru acest tip de dulap și nu necesită nicio modificare a profilelor standard de cadru.

Dincolo de aplicațiile de bază GGD și dulapuri de alimentare, acest produs se potrivește și altor carcase industriale construite pe secțiune C compatibile sau profile similare de cadru din oțel îndoit. CL233 din aliaj de zinc albastru nisip este uneori specificat în cazul în care exteriorul dulapului folosește o schemă de hardware codificată de culori, în timp ce varianta CL233 din aliaj de aluminiu este opțiunea mai ușoară pentru carcasele în care greutatea este considerată. Gama de dimensiuni de model din CL803, CL901 și CL903 înseamnă că majoritatea adâncimii standardelor de toc și grosimile panourilor de ușă din piața GGD și a dulapurilor electrice sunt acoperite într-o singură familie de produse.

FAQ

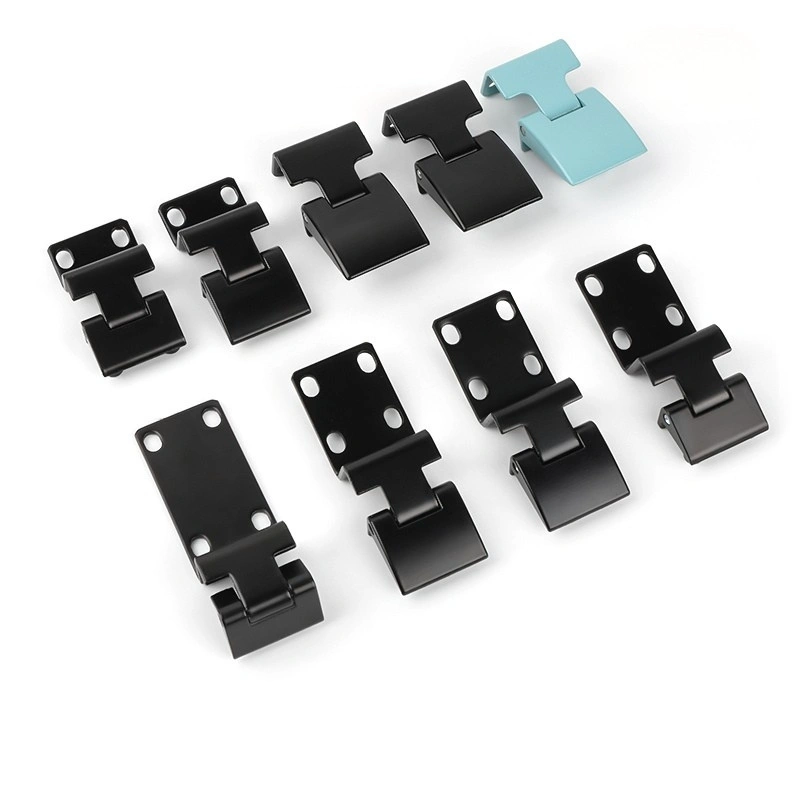

Î1: Ce serii sunt incluse în această gamă de balamale?

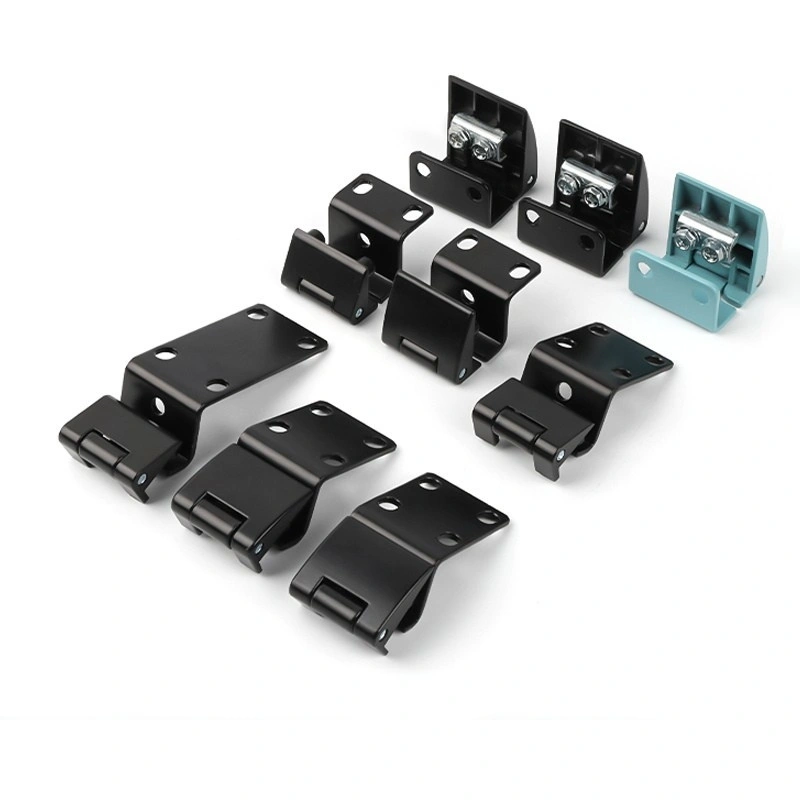

Gama acoperă patru serii: CL803 (patru modele), CL901 (trei modele), CL903 (șapte modele) și CL233 (trei variante). Toate sunt din aliaj de zinc negru, cu excepția CL233, care este disponibil și în aliaj de zinc albastru nisip și aliaj de aluminiu.

Î2: Pentru ce tipuri de dulap este proiectată această balama?

Balamaua îndoită cu montare laterală este proiectată pentru cadrele dulapurilor cu profil în C, inclusiv dulapuri electrice GGD, dulapuri de distribuție de a doua și a treia generație, dulapuri cu sertare și dulapuri de alimentare. Nu este destinat pentru tipurile de carcase cu cadru plat sau sudate.

Î3: Cum este instalată această balama?

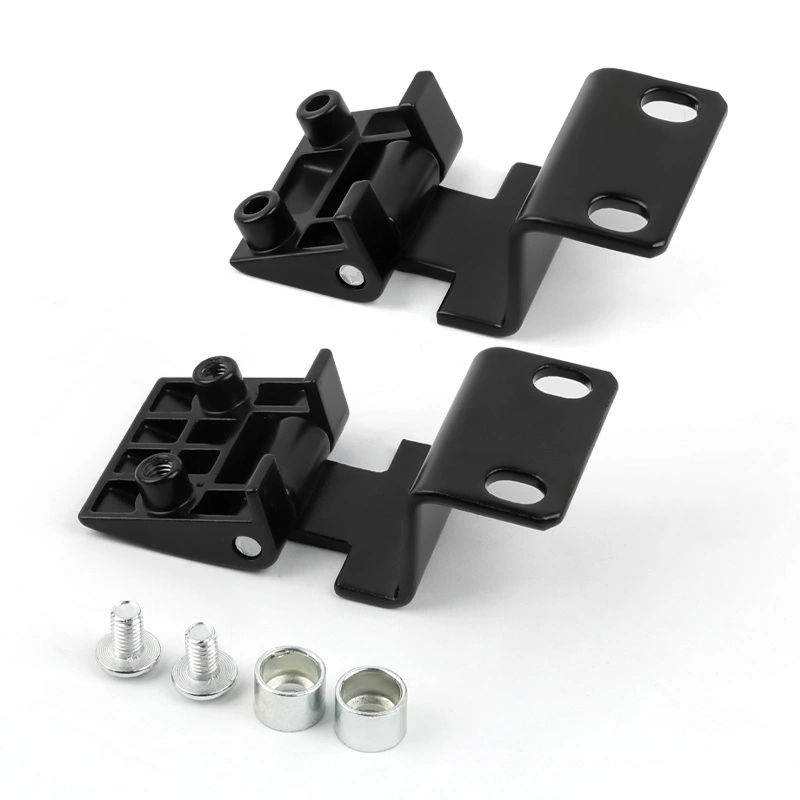

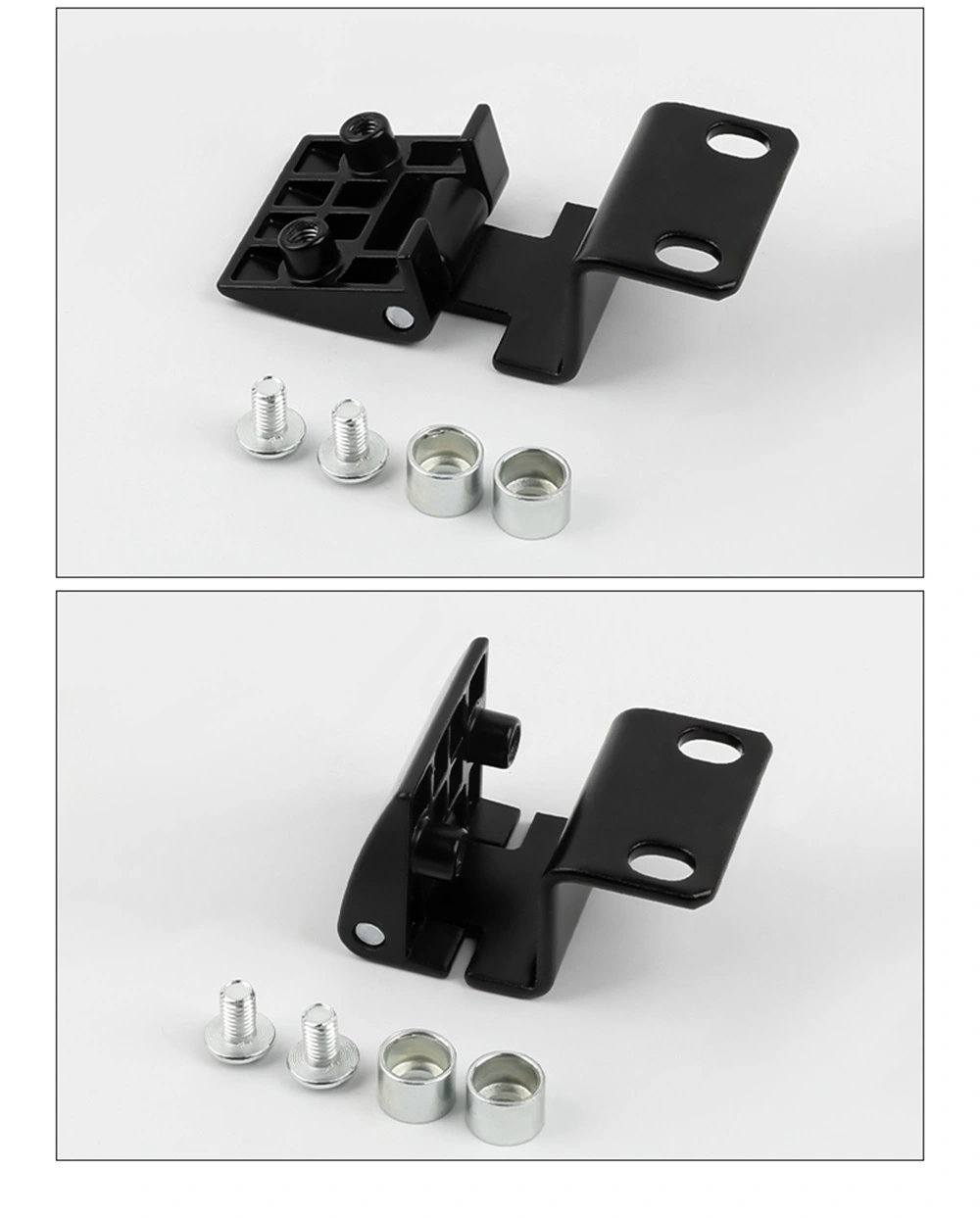

Toate modelele sunt montate cu șuruburi. Corpul balamalei îndoit se fixează peste buza cadrului secțiunii C, iar placa de montare frontală este înșurubată pe fața panoului ușii. Nu este necesară sudarea.

Î4: Care este diferența dintre seriile CL803, CL901 și CL903?

Seria diferă în dimensiunea generală, adâncimea cadrului și configurația plăcii de montare. Modelele CL901 sunt cele mai înalte, cu o înălțime totală de 39,5 mm; Modelele CL803 sunt mai compacte; Modelele CL903 acoperă cea mai largă gamă de lățimi ale bazei, inclusiv o variantă extinsă la 73,8 mm. Selectați în funcție de profilul dvs. de cadru și dimensiunile panoului ușii.

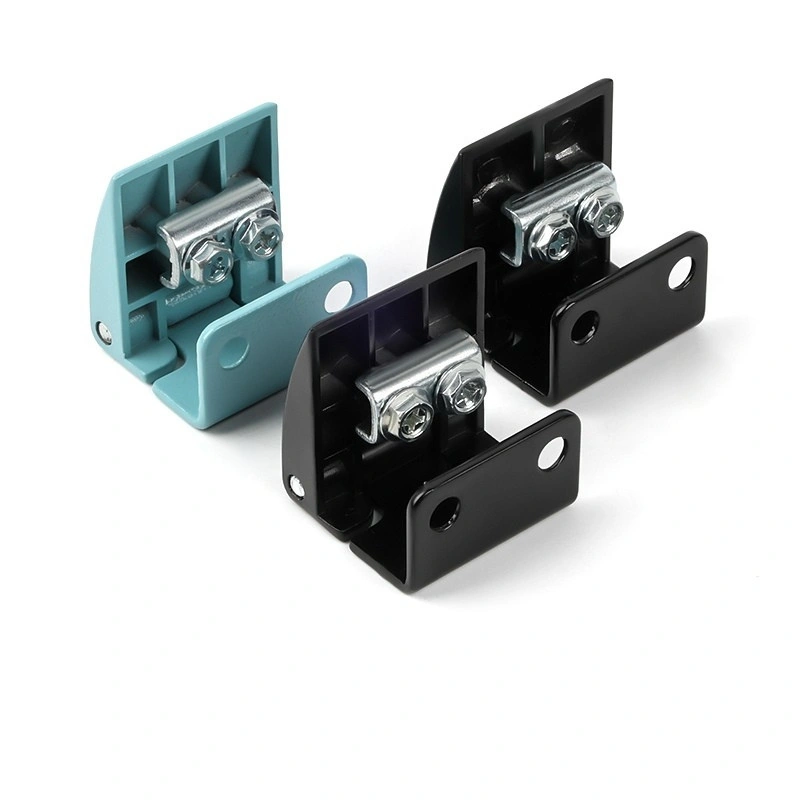

Î5: Ce face CL233 diferit de celelalte serii?

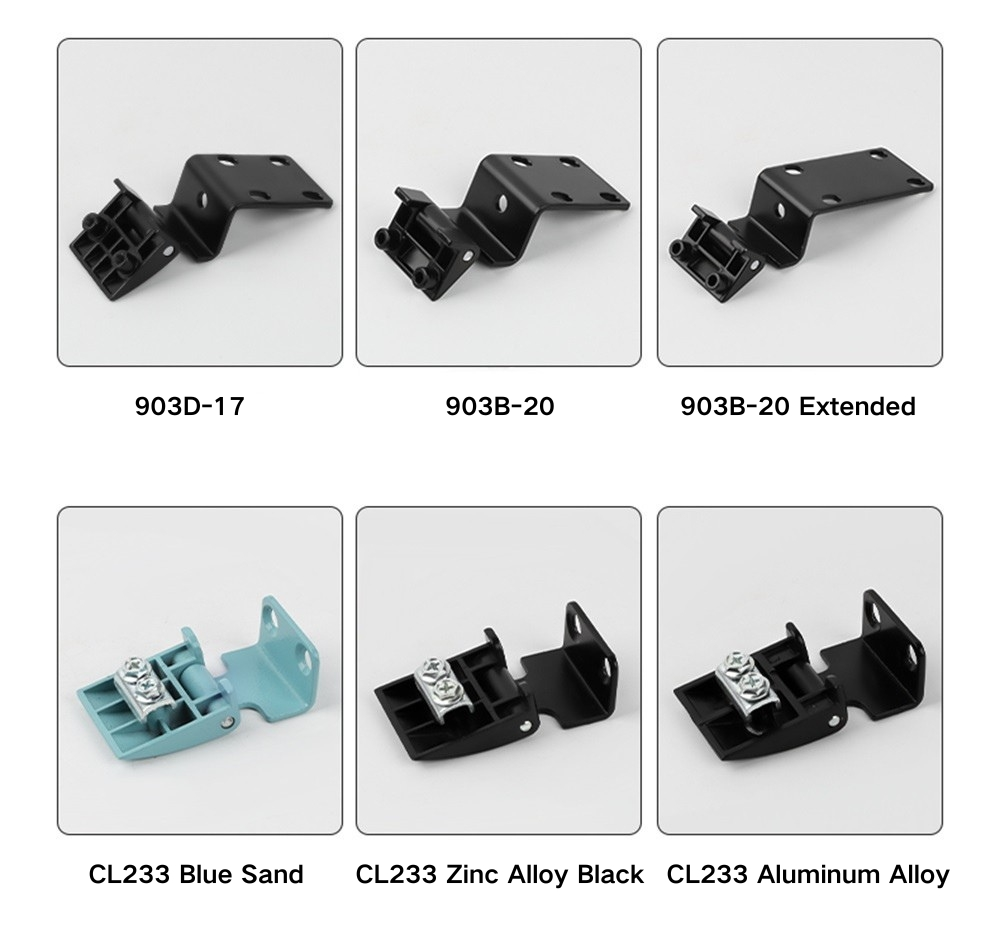

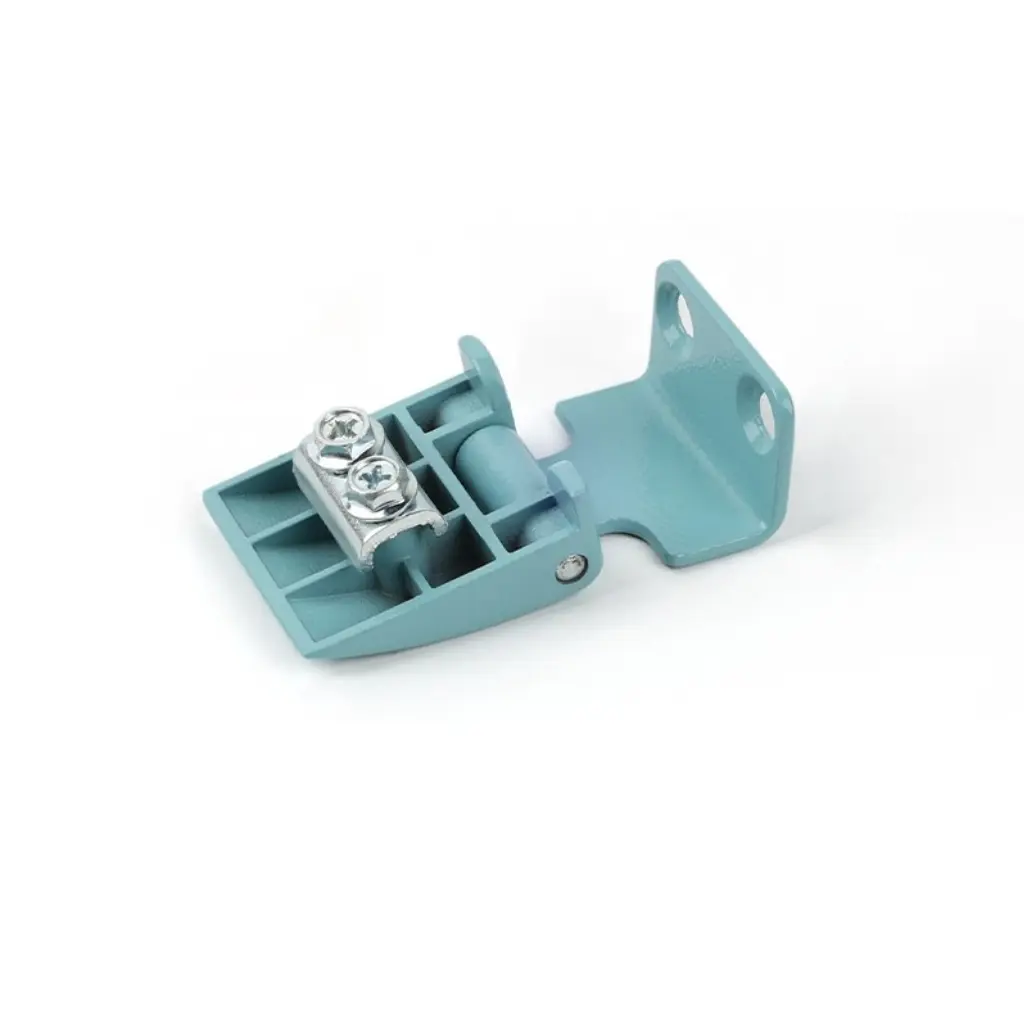

CL233 este disponibil în trei variante - aliaj de zinc negru, aliaj de zinc albastru nisip și aliaj de aluminiu - ceea ce îl face singurul model din gamă cu o opțiune de culoare și o alternativă de material ușor. Dimensiunile plăcii sale frontale (39 × 20 mm) sunt similare cu CL803A-25.

Î6: Cum aleg modelul potrivit pentru cabinetul meu?

Selecția depinde de adâncimea profilului cadrului dulapului, de grosimea panoului ușii și de preferința plăcii de montare. Sufixele de numere (-17, -20, -25) și sufixele de litere (A, B, D, CB, CD) fac parte din desemnarea modelului. Consultați desenele de dimensiuni pentru fiecare model sau contactați Yitai Lock cu specificațiile cadrului dvs. pentru o recomandare.

Î7: Din ce material sunt făcute balamalele?

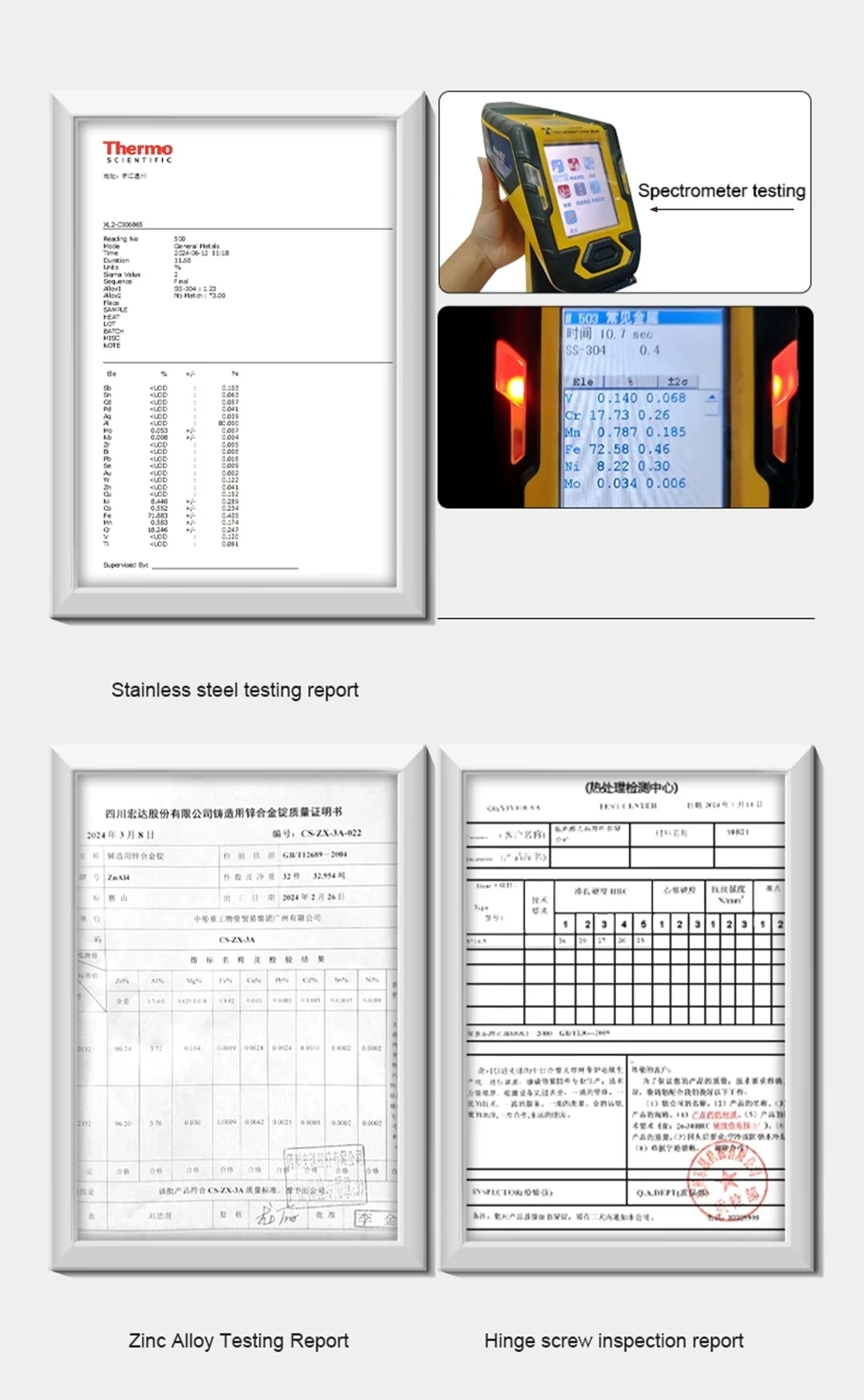

Majoritatea modelelor sunt din aliaj de zinc negru. CL233 este disponibil suplimentar în aliaj de zinc albastru nisip și aliaj de aluminiu. Construcția din aliaj de zinc oferă o consistență dimensională bună de la turnarea sub presiune și se descurcă bine în mediile standard de dulapuri industriale interioare.

Î8: CL903B-20 Extended este potrivit pentru profile de cadru mai adânci?

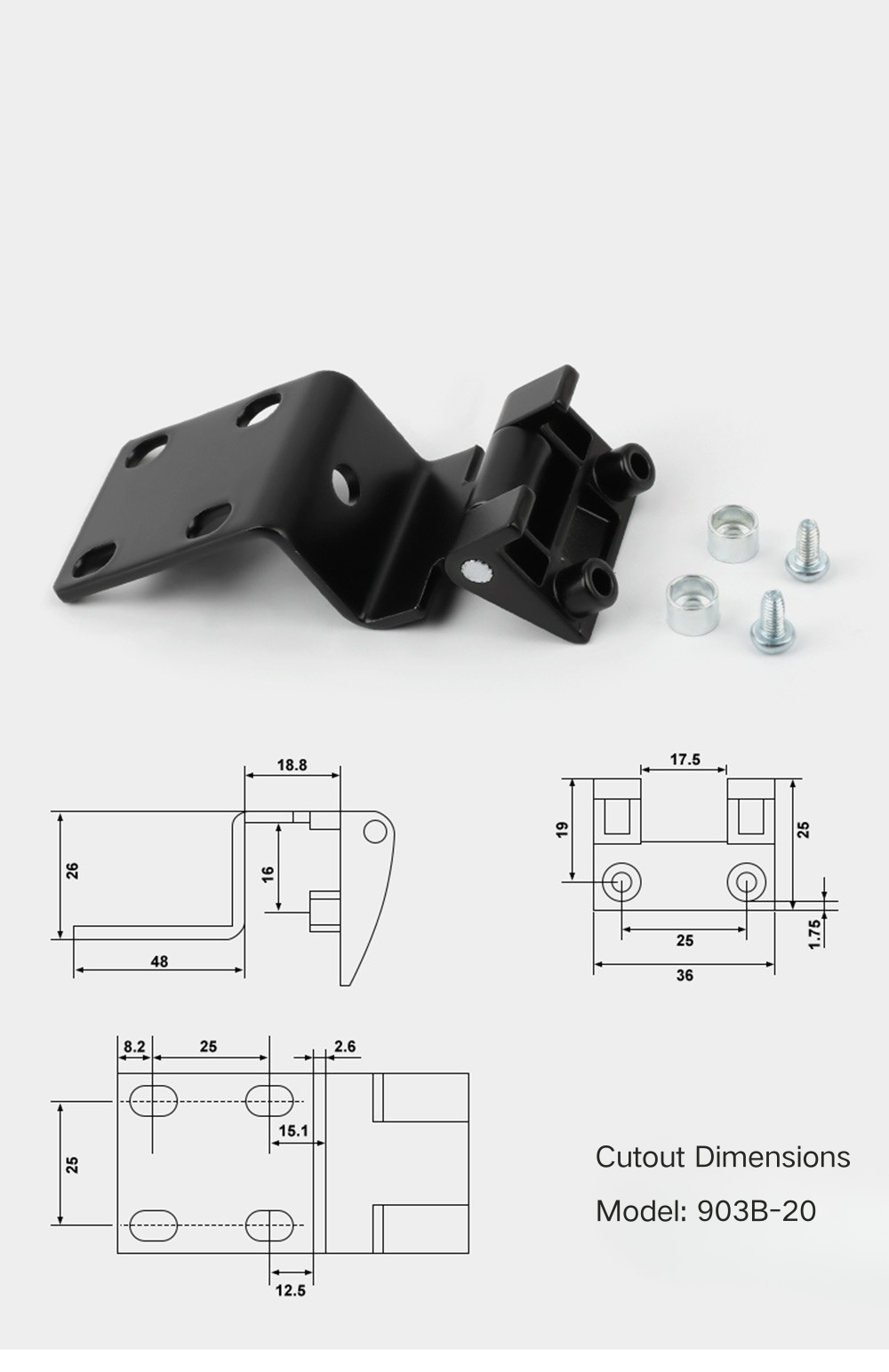

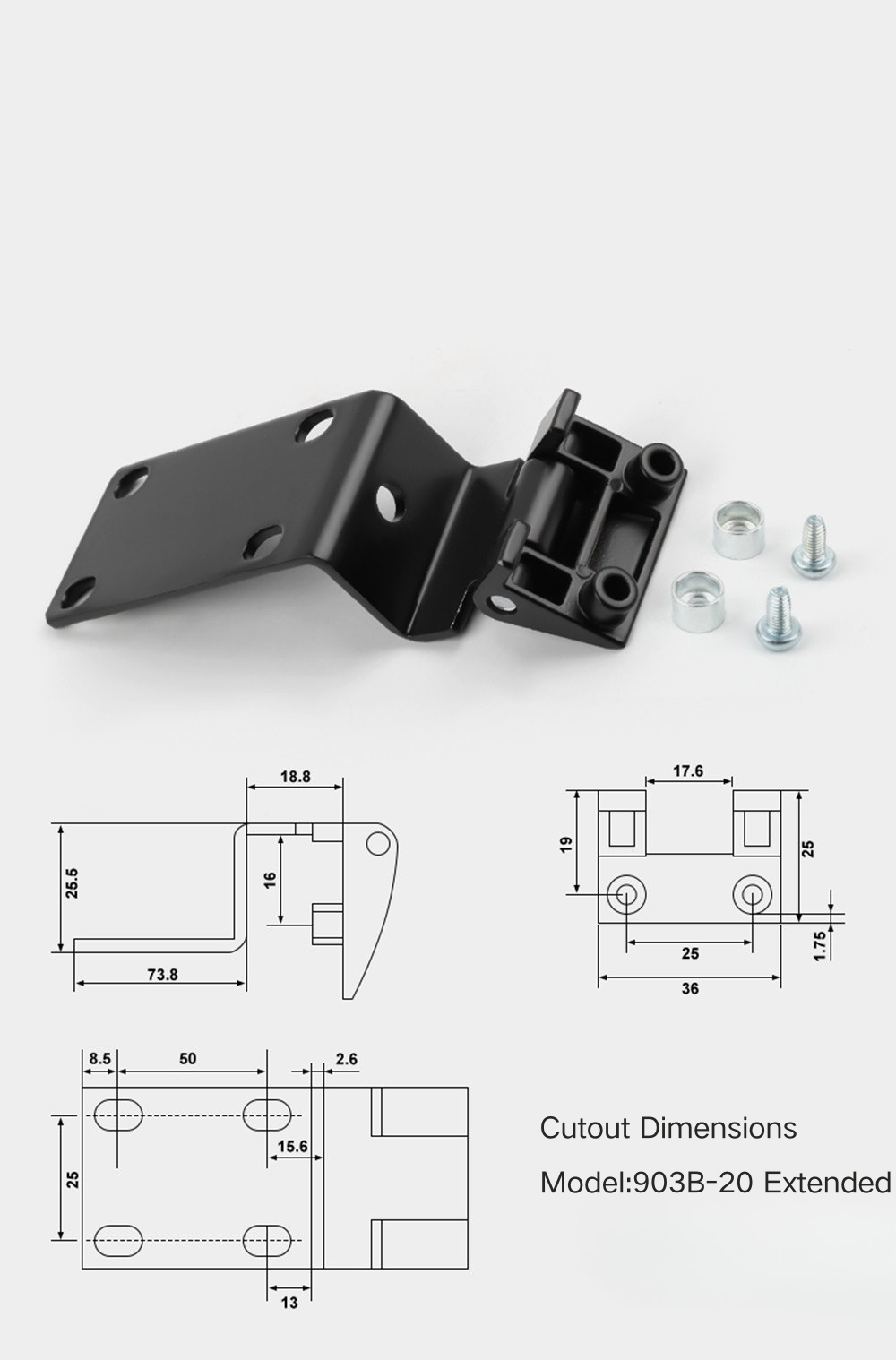

Da — CL903B-20 Extended are o lățime de bază de 73,8 mm, care este considerabil mai lată decât CL903B-20 standard la 48 mm. Este alegerea potrivită atunci când profilul cadrului dulapului necesită o bază mai lungă a balamalei pentru a acoperi un canal de secțiune C mai adânc.
