Balama ușii aparatului de comutare

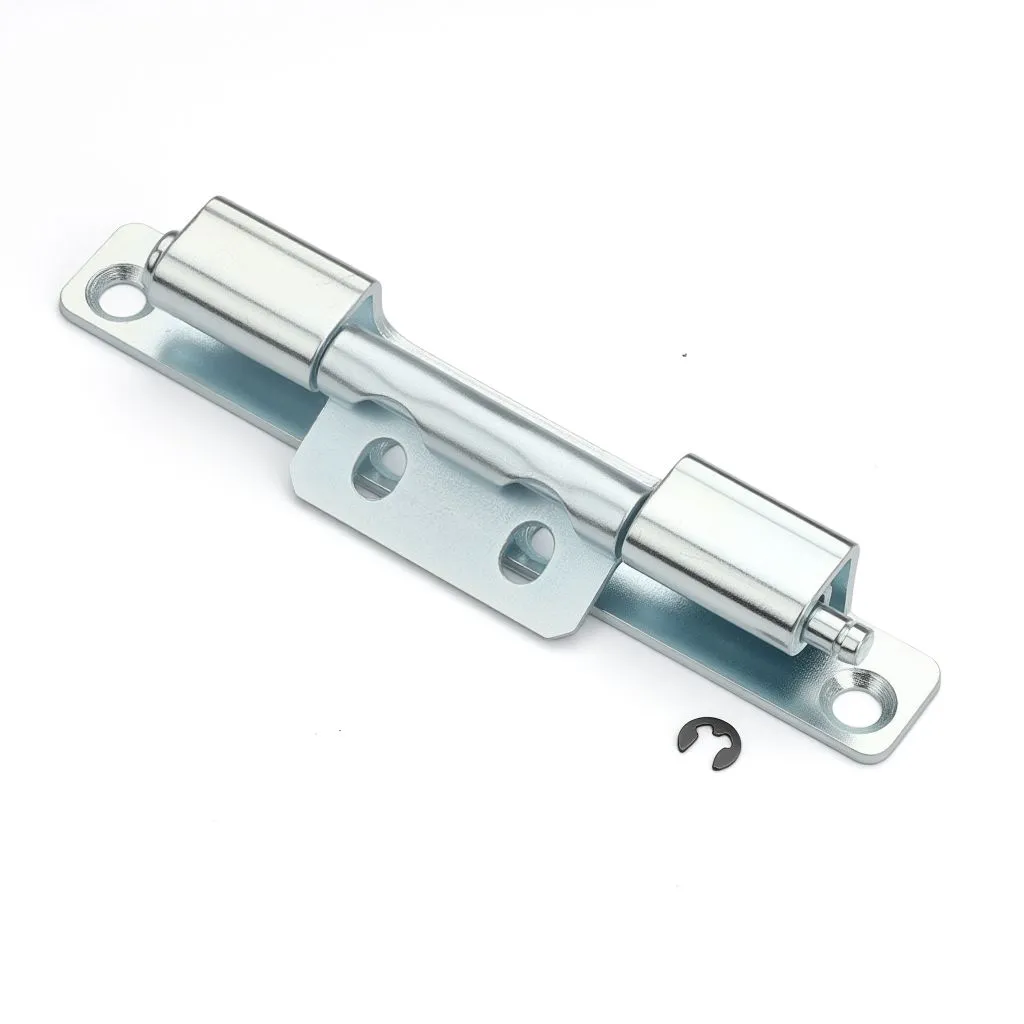

Pentru cei care caută balamale detașabile pentru dulap de la Yitai Lock, balamaua pentru uși pentru comutator CL186 oferă cumpărătorilor posibilitatea de a alege între aripile de montare cu orificii rotunde și orificii fante, fără a schimba nimic altceva despre balama - același corp, același cilindric, aceleași dimensiuni ale canalului de cadru. Versiunea cu orificii fante permite ajustarea poziției în timpul instalării înainte ca șuruburile să fie strânse complet, ceea ce este util atunci când alinierea ușii trebuie să fie efectuată cu precizie. Ambele versiuni sunt montate cu șuruburi folosind aceleași puncte de fixare și sunt disponibile în oțel carbon și oțel inoxidabil.

Model de produs	Balama seria CL186
Materiale optionale	Oțel carbon/oțel inoxidabil
Utilizare	Potrivit pentru diferite tipuri de dulapuri de comutare, cutii de control etc

Opțiuni de model și configurații ale găurilor

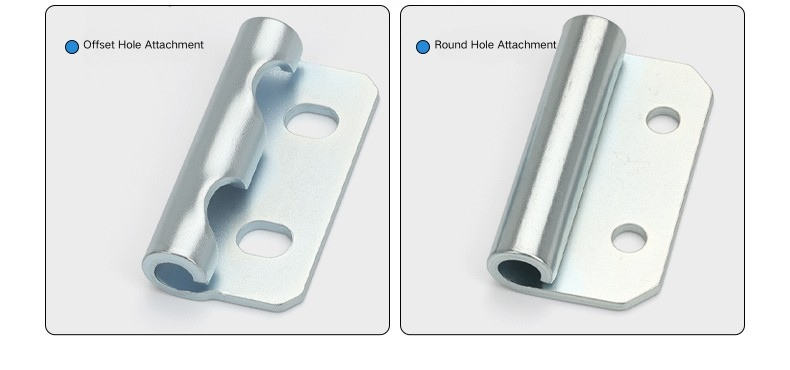

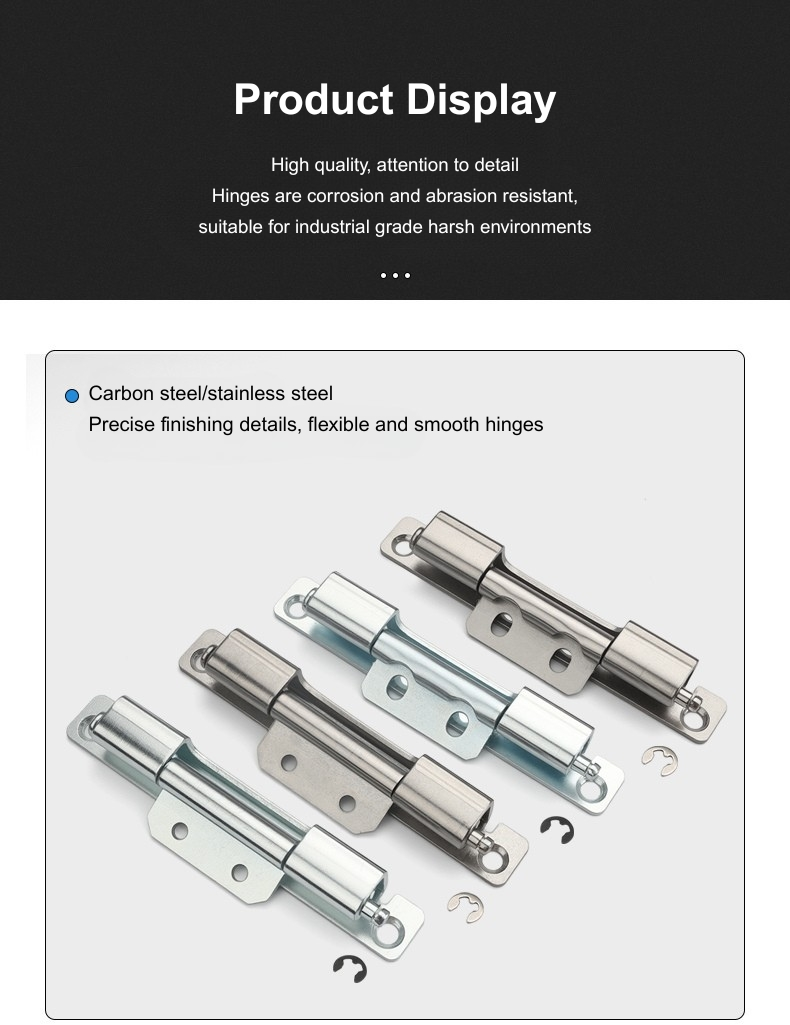

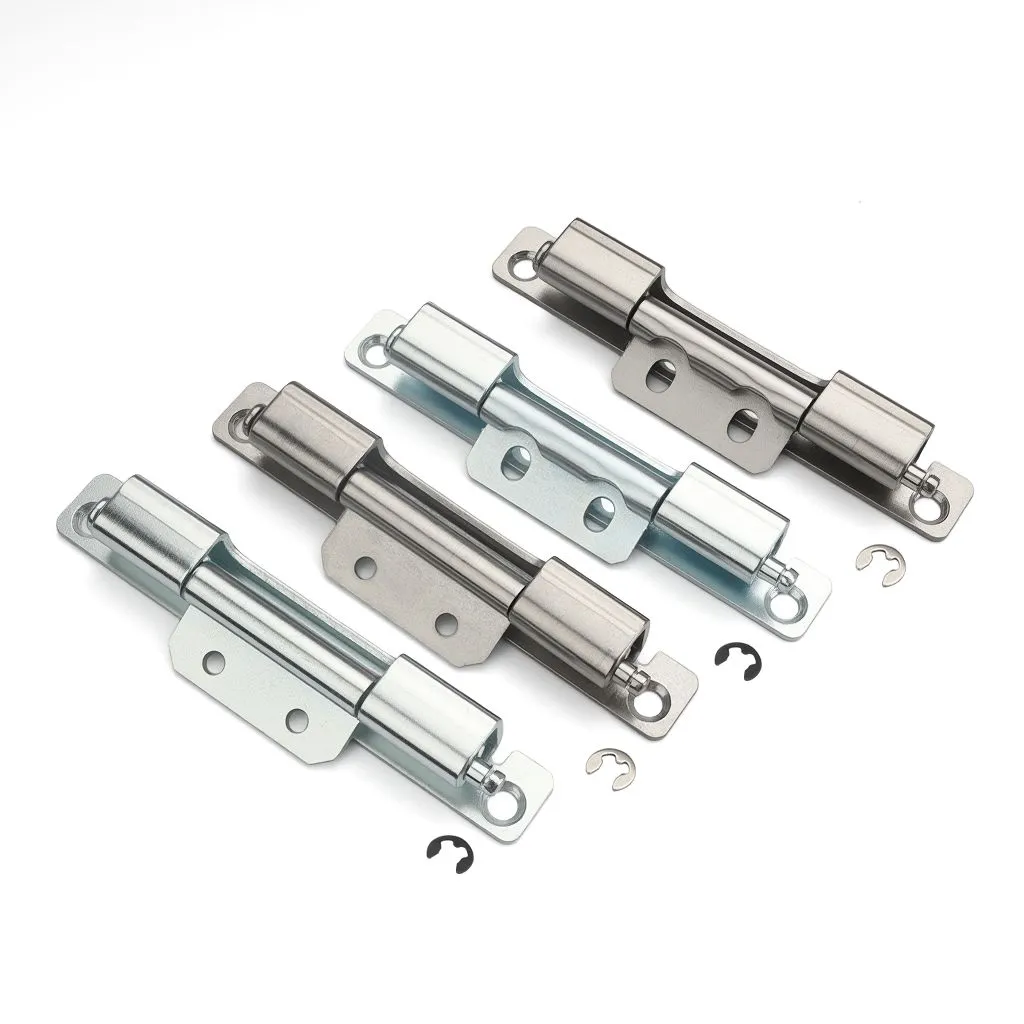

Balamaua ușii aparatului de comutare vine în patru variante: orificiu rotund din oțel carbon, orificiu rotund din oțel inoxidabil, orificiu cu fante din oțel carbon și orificiu cu fante din oțel inoxidabil. Dimensiunile structurale sunt identice în toate cele patru - singura diferență este forma găurilor de montare de pe aripă. Găurile rotunde fixează balamaua într-o poziție stabilită odată înșurubată; găurile cu fante oferă spațiu pentru a schimba poziția balamalei înainte de strângerea finală, ceea ce ajută la montarea ușilor care necesită o aliniere atentă împotriva unei etanșări sau a buzei de cadru.

Alegerea dintre gaura rotundă și cea cu fante pe această unitate se reduce la fluxul de lucru de instalare. Dacă poziția ușii este simplă și consecventă pe parcursul unei serii de producție, găurile rotunde sunt bune. Dacă există vreo variație în geometria cadrului între unități sau dacă ușa trebuie ajustată după montarea inițială, versiunea cu orificii fante face acest proces mult mai puțin complicat.

Structură și dimensiuni

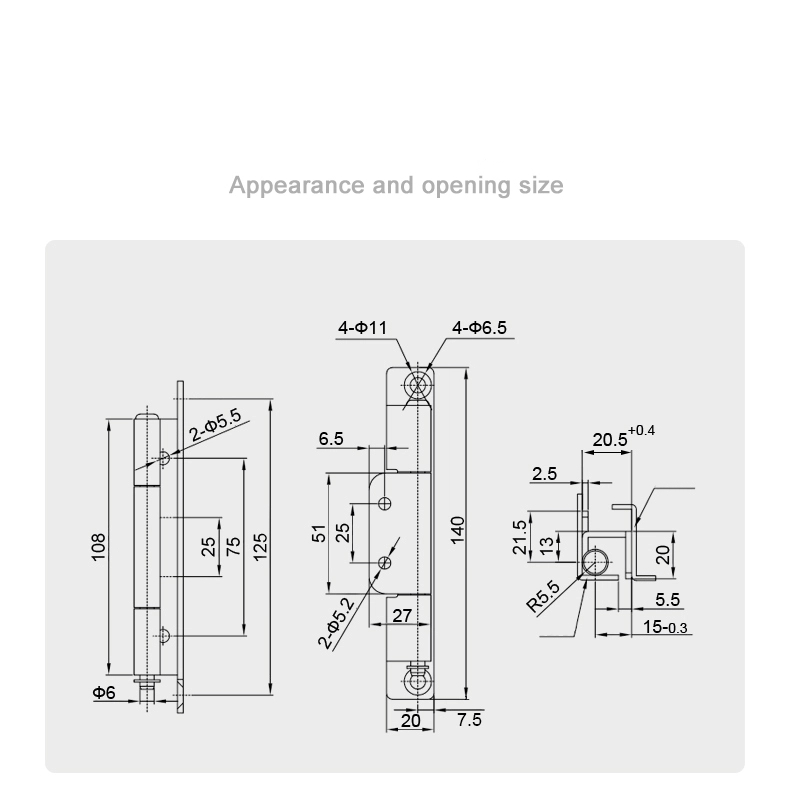

Balamaua ușii are o înălțime totală de 108 mm cu o lungime totală a corpului de 125 mm. Distanța interioară dintre aripile de montare este de 75 mm, cu o secțiune centrală de 25 mm la butoi. Diametrul cilindrului este Φ6 mm, iar aripa de montare are 140 mm înălțime cu o lățime de bază de 20 mm. Distanța dintre găuri de pe aripă se desfășoară la centrele de 51 mm și 25 mm, cu găuri de fixare de 2×Φ5,5 mm pe profilul lateral.

Angajarea canalului cadrului pe balamaua ușii comutatorului are o lățime de 20,5 mm (toleranță +0,4 mm) și o adâncime de 15 mm (toleranță -0,3 mm), cu o rază a scaunului cilindrului de R5,5 mm. Profilul lateral prezintă o înălțime totală de angajare de 21,5 mm, o adâncime de contact interioară de 13 mm și un decalaj lateral de 5,5 mm, cu o treaptă de 2,5 mm la intrarea în canal. Aceste dimensiuni definesc geometria canalului de cadru cu care este proiectată să funcționeze balamaua - merită confirmată față de specificațiile cadrului dulapului înainte de a comanda.

Material și tratament de suprafață

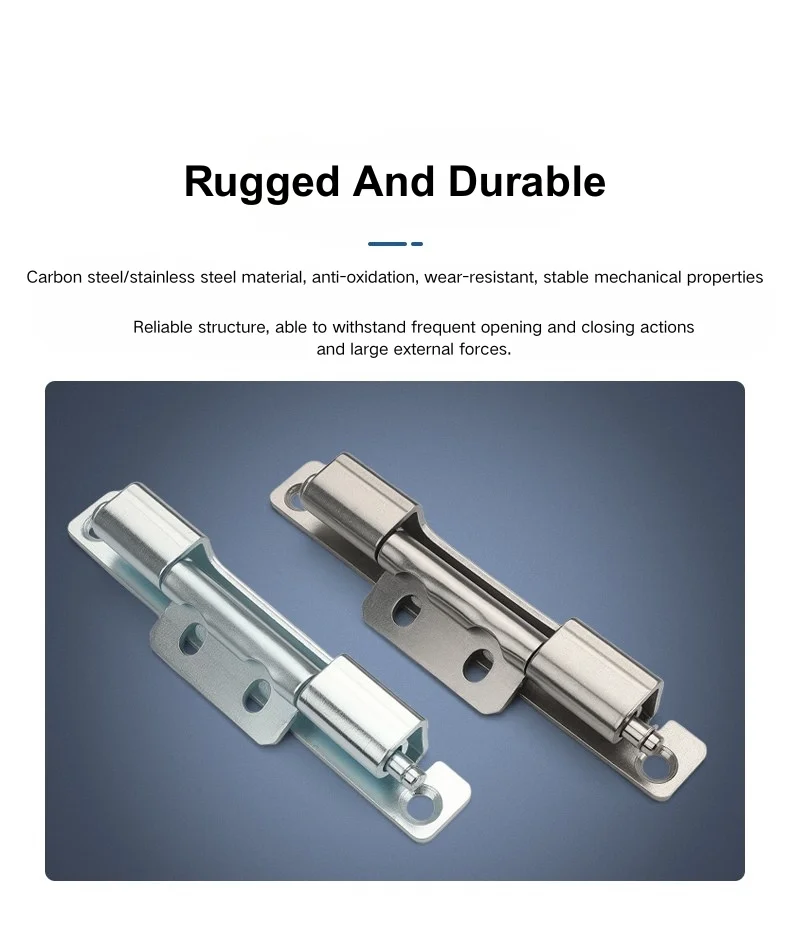

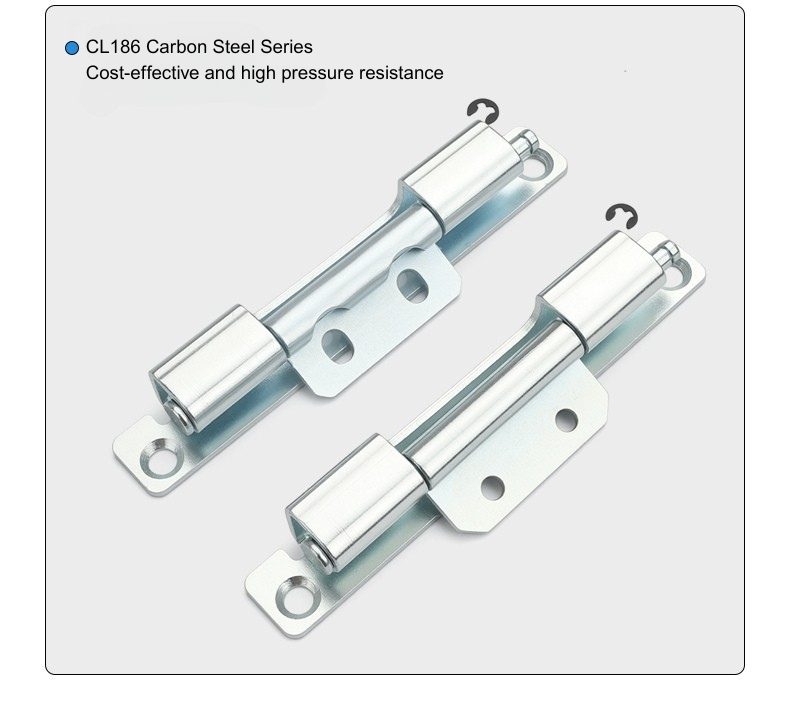

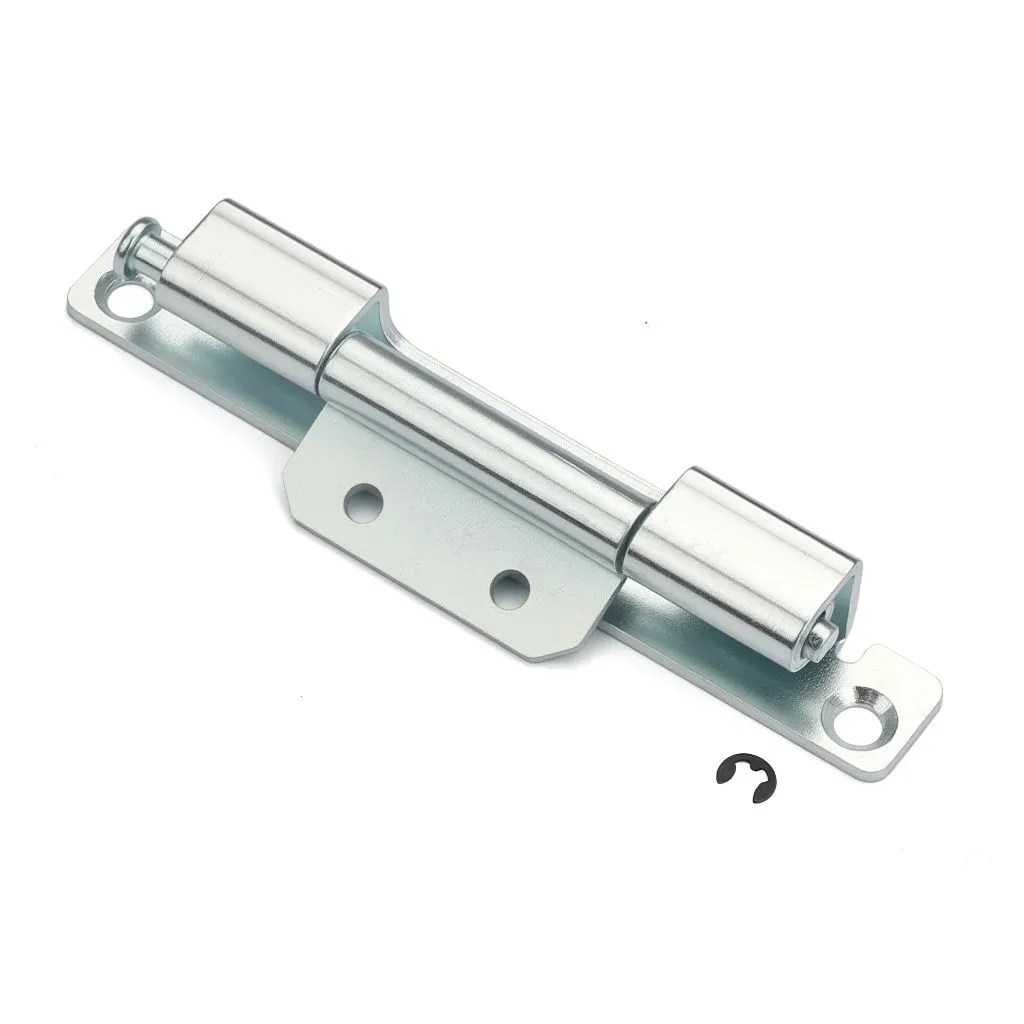

Balamaua ușii aparatului de comutare este disponibilă în oțel carbon galvanizat și oțel inoxidabil 304. Versiunea din oțel carbon se potrivește mediilor standard de carcasă interioară - tablouri de distribuție, panouri de control și dulapuri pentru echipamente în spații uscate sau cu climă controlată, unde expunerea la coroziune este scăzută. Este opțiunea mai rentabilă pentru construcțiile de dulapuri de mare volum, unde mediul de instalare este previzibil.

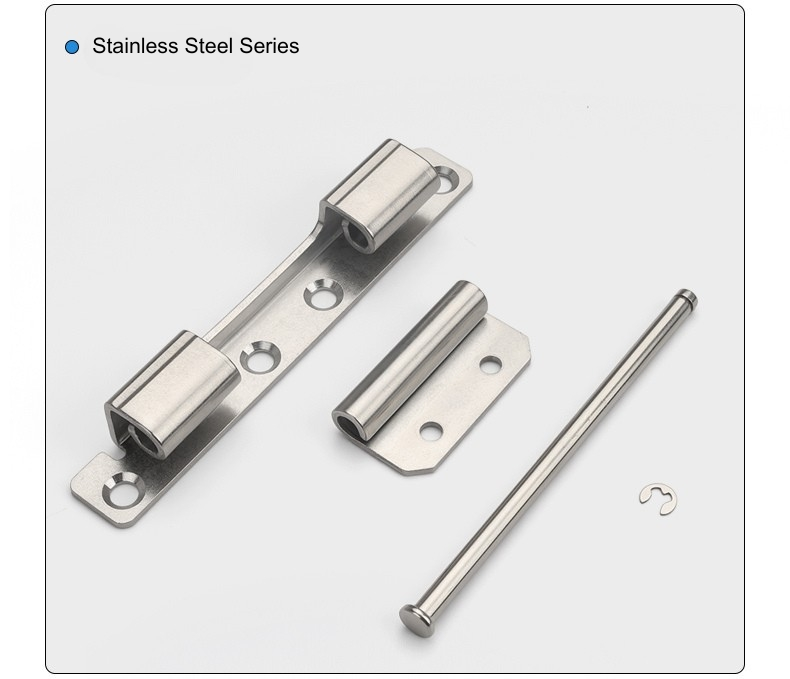

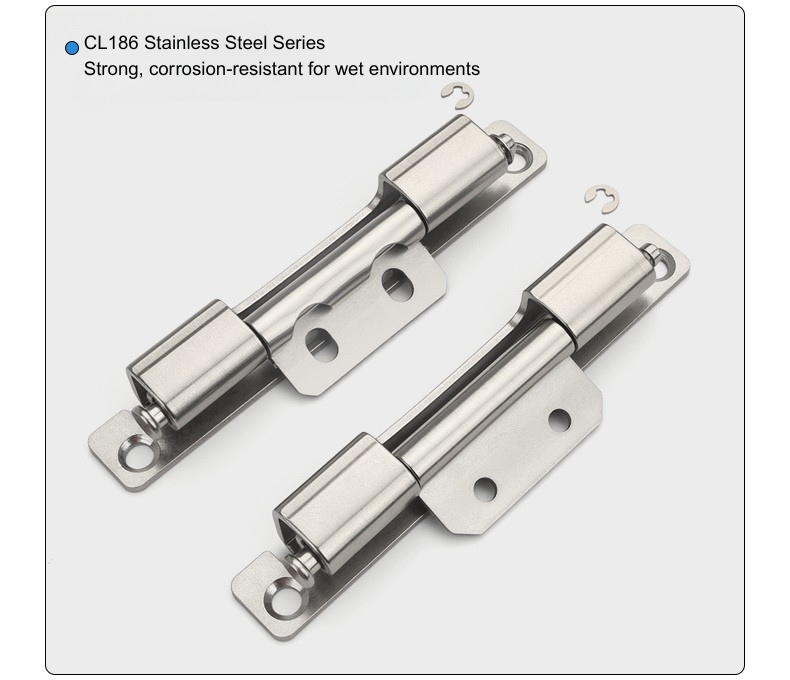

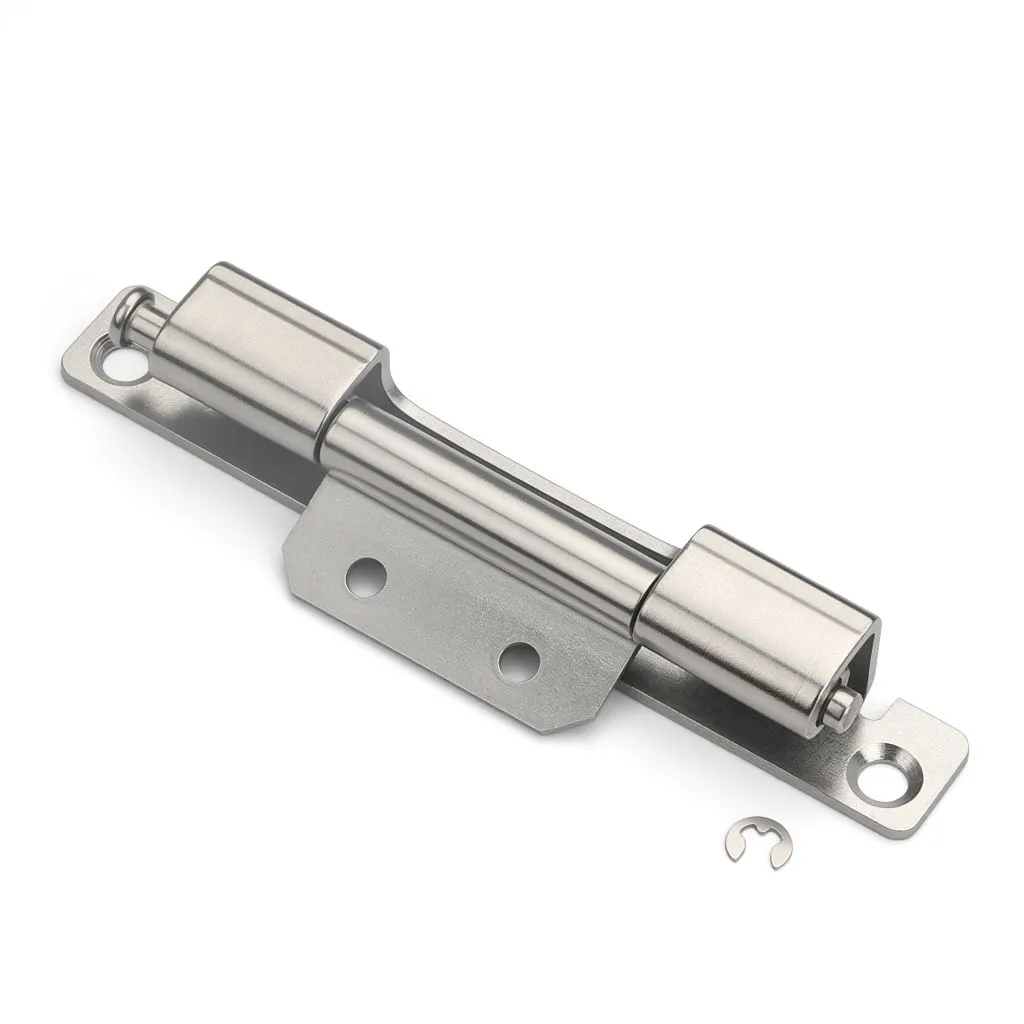

Balamaua ușii din oțel inoxidabil este alegerea potrivită pentru aparatele de distribuție exterioare, încăperi umede, instalații de coastă sau orice aplicație în care carcasa se va confrunta cu umezeală pe durata de viață. Inoxidabilul tinde să fie specificat și atunci când standardul de finisare al dulapului necesită un aspect uniform al suprafeței pe toate feroneria, deoarece își păstrează aspectul mai bine decât oțelul galvanizat în timp în condiții dificile.

FAQ

Î1: Ce variante sunt disponibile pentru CL186?

CL186 vine în patru variante: oțel carbon cu orificii rotunde, oțel inoxidabil cu orificii rotunde, oțel carbon cu orificii cu fante și oțel inoxidabil cu orificii cu fante. Toate au aceleași dimensiuni ale corpului și geometrie de angajare a canalului cadrului.

Î2: Care este diferența dintre versiunile cu orificii rotunde și cu orificii fante?

Versiunea cu orificii rotunde fixează balamaua într-o poziție stabilită odată ce este înșurubat. Versiunea cu orificii fante permite ajustarea poziției de montare înainte de strângerea finală, ceea ce este util atunci când alinierea ușii trebuie reglată fin în timpul instalării sau când există variații în geometria cadrului între unitățile dulapului.

Î3: Cum este instalat CL186?

CL186 este montat cu șuruburi. Aripa de montare este fixată pe panoul ușii folosind găurile prevăzute, iar corpul balamalei se cuplează în canalul cadrului dulapului. Nu este necesară sudarea pentru acest model.

Î4: Care sunt dimensiunile cheie ale CL186?

CL186 are o înălțime totală de 108 mm, o lungime a corpului de 125 mm și o deschidere interioară de 75 mm. Butoiul este Φ6 mm. Aripa de montare are 140 mm înălțime cu o bază de 20 mm. Lățimea canalului cadrului este de 20,5 mm (+0,4 mm) și adâncimea este de 15 mm (-0,3 mm).

Î5: Ce material ar trebui să aleg pentru carcasele exterioare?

Versiunea din oțel inoxidabil este alegerea potrivită pentru instalații în aer liber, medii umede sau oriunde rezistența la coroziune este o cerință pe termen lung. Versiunea din oțel carbon galvanizat se potrivește aplicațiilor standard de dulapuri interioare.

Î6: CL186 este o balama ascunsă?

Da — balamaua ușii pentru aparatul de comutare CL186 se află în interiorul canalului cadrului dulapului atunci când ușa este închisă, fără feronerie vizibilă pe fața exterioară a ușii. Corpul balamalei este complet îngropat în profilul cadrului.

Î7: Ușa poate fi îndepărtată după instalare?

Da. CL186 este o balama detașabilă - ușa poate fi ridicată de pe canalul cadrului fără unelte odată ce balamaua este decuplată. Acest lucru îl face practic pentru liniile de asamblare a dulapurilor și întreținerea pe teren unde este necesară îndepărtarea periodică a ușilor.

Î8: Pentru ce tipuri de cabinet este potrivit CL186?

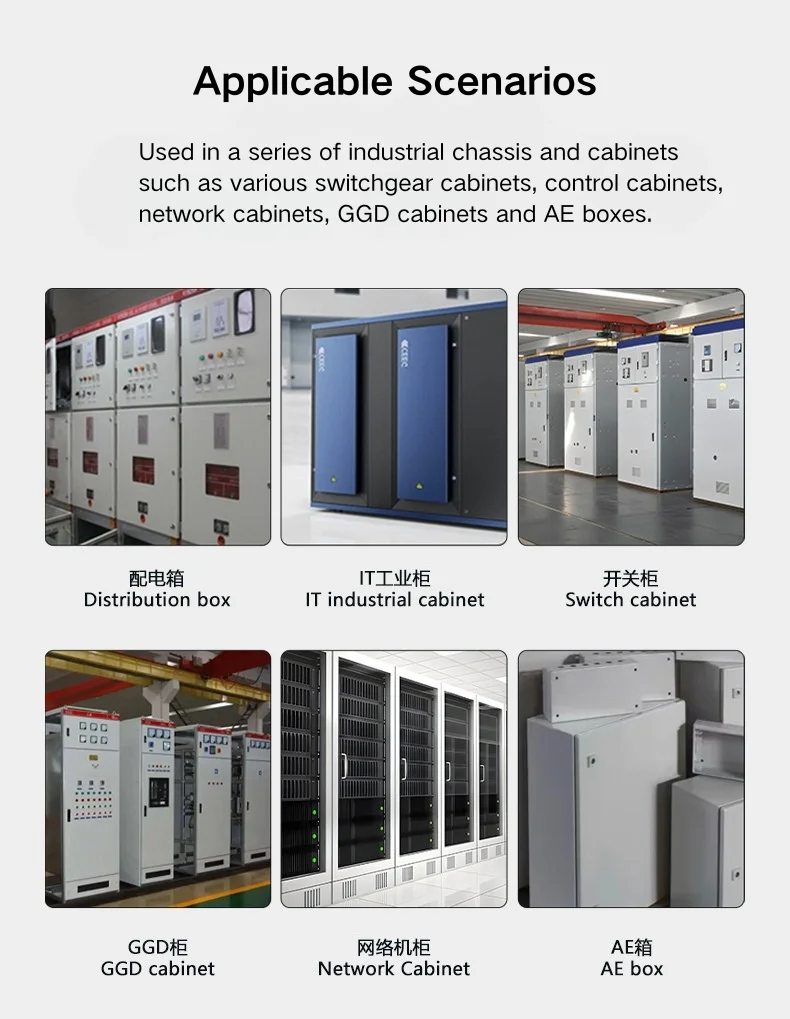

Balamaua ascunsă CL186 este utilizată pe dulapuri de comutație, cutii de distribuție electrică, uși de dulapuri de comandă și carcase pentru echipamente industriale - oriunde, o balama detașabilă, ascunsă, cu un profil exterior curat este specificația preferată.
