Balama pivot pentru parlament sudată

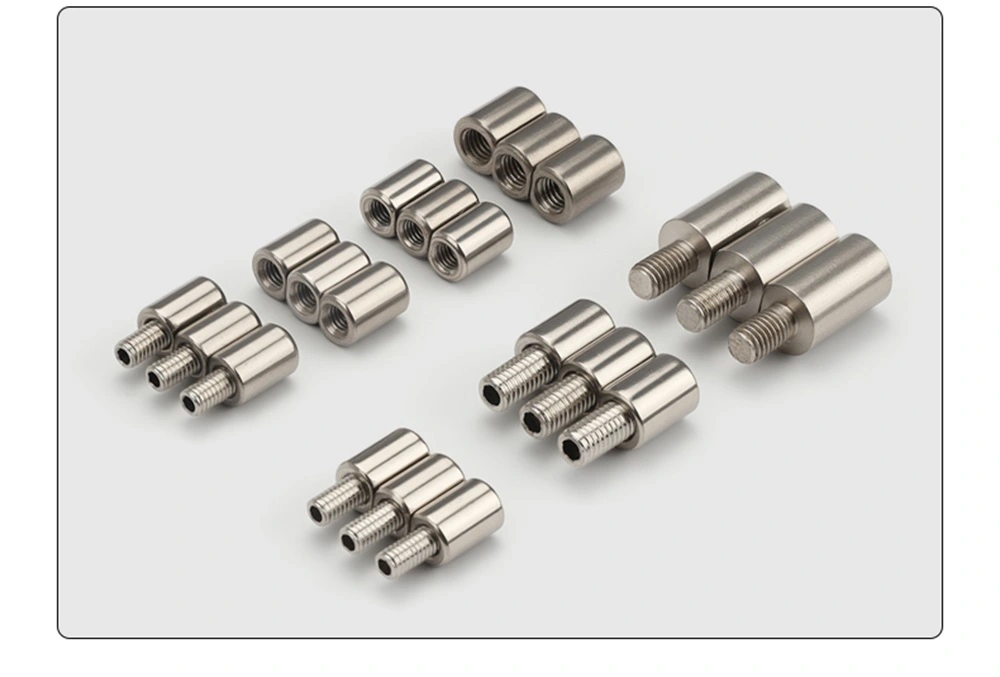

Opțiuni de model și tipuri de fire

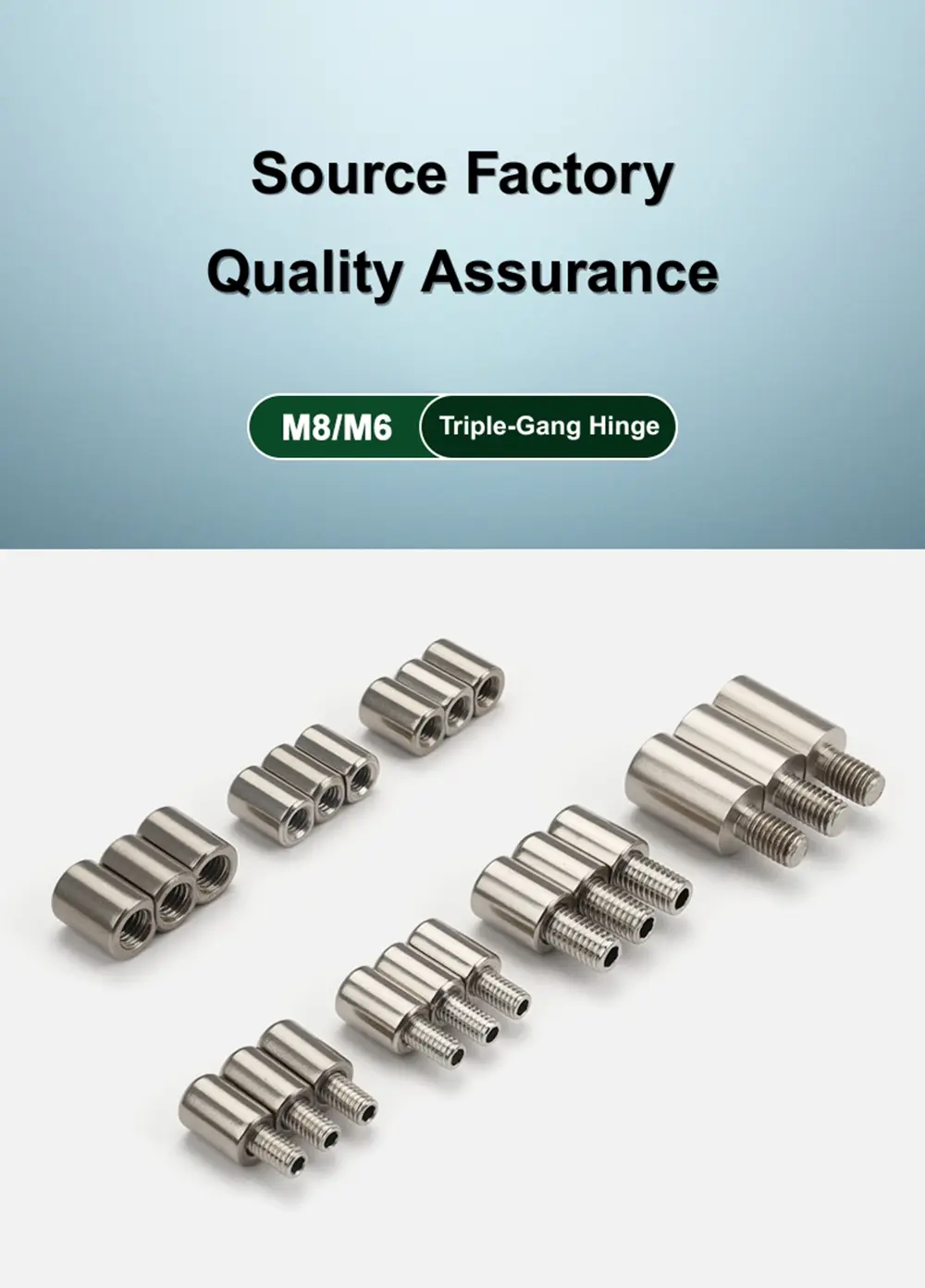

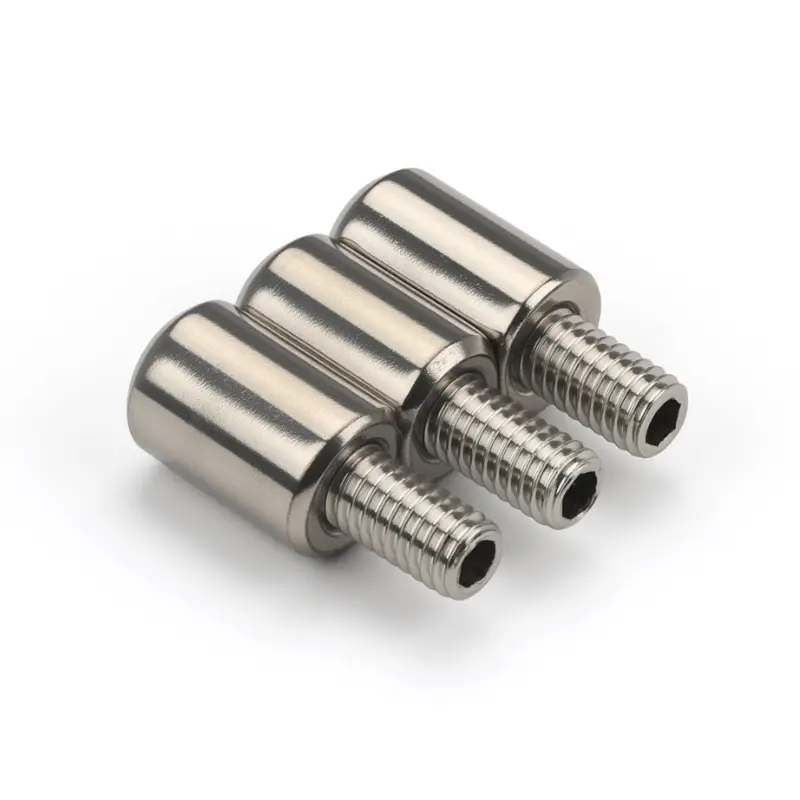

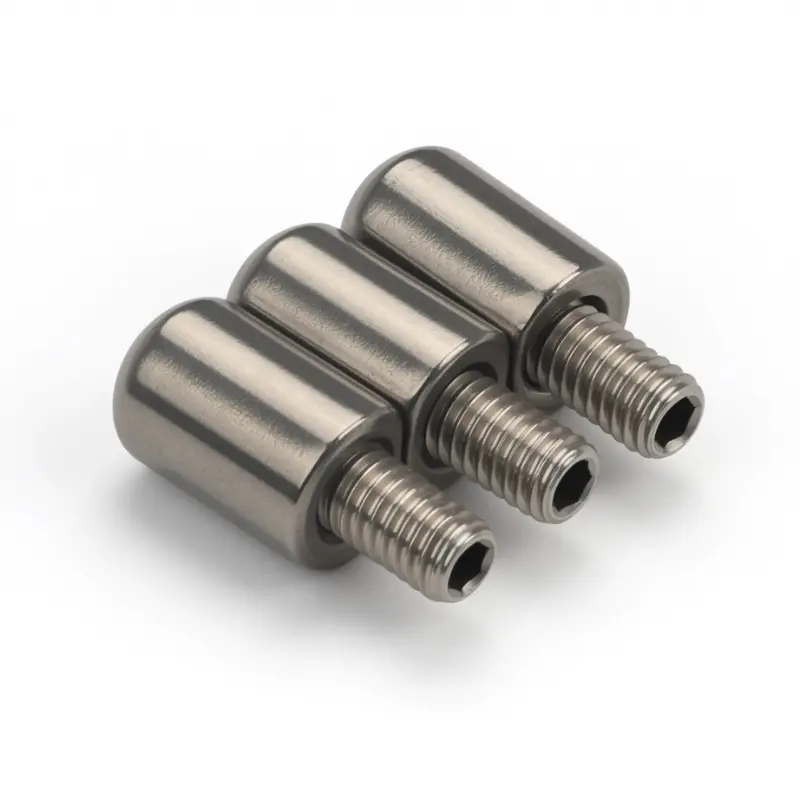

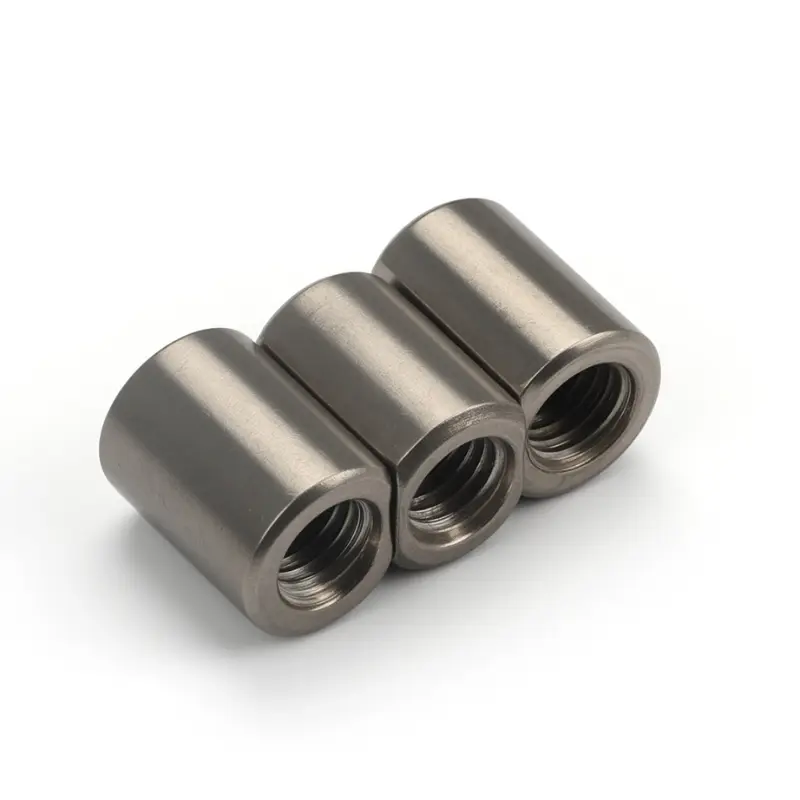

Balamaua pivotată pentru Parlament cu sudură este oferită în versiuni cu filet intern și extern, atât pentru dimensiunile M6, cât și pentru M8. Tipul de filet exterior are un știft filetat proeminent la capătul de montare care se filetează direct într-un orificiu filetat din panoul ușii sau cadru. Tipul cu filet intern are o mufă filetată la capătul de montare care acceptă un șurub din partea panoului. Ambele cuplează suprafața de montare prin filetare și apoi sunt fixate prin sudură pentru o instalare permanentă și stabilă.

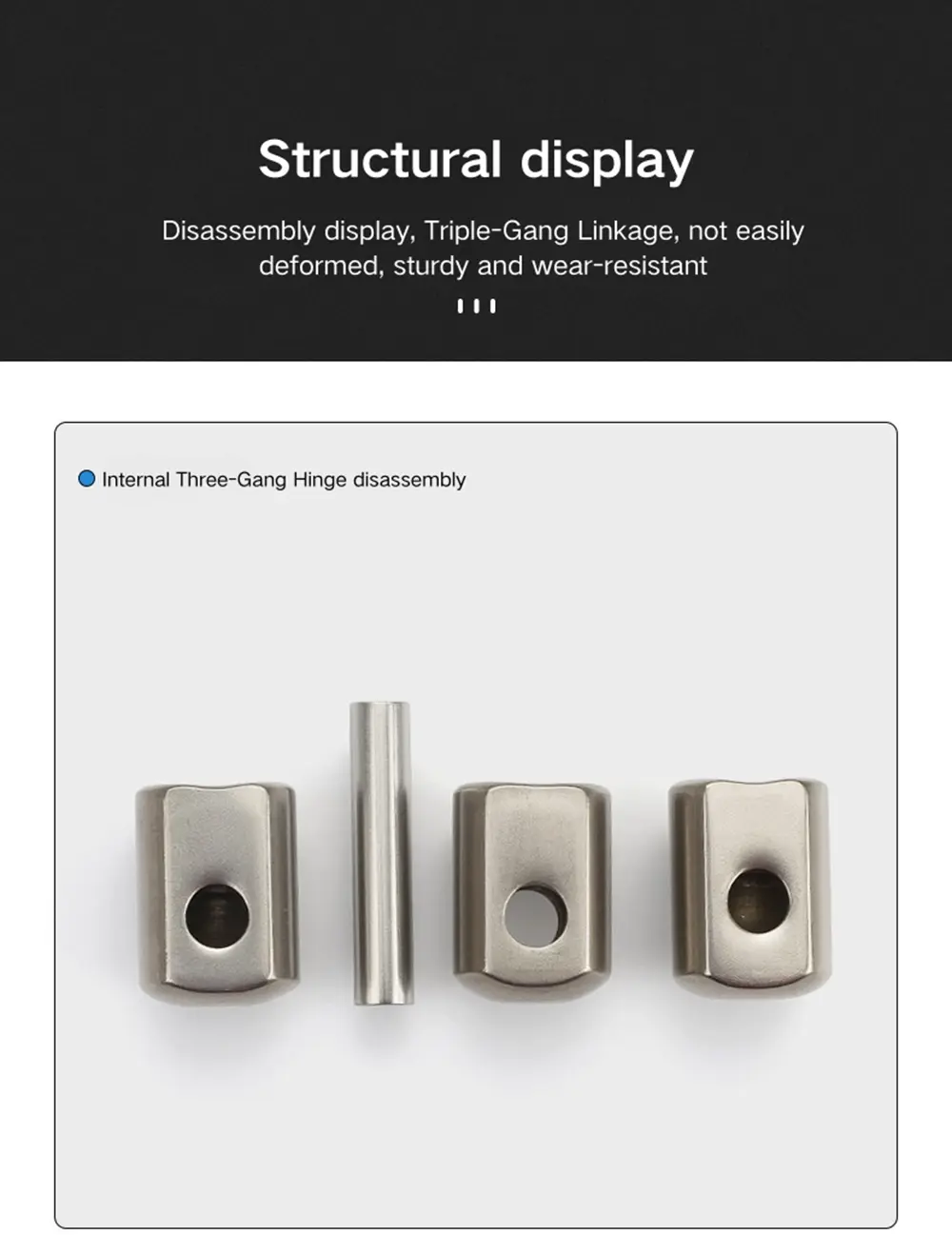

În gama balamalei, tipul integrat cu filet extern M6 și tipul integrat cu filet intern M6 sunt variantele cu știft fix — știftul face parte din corpul balamalei și nu poate fi îndepărtat. Toate celelalte variante sunt detașabile, cu o gaură laterală prin butoi care permite scoaterea știftului atunci când ușa trebuie să se desprindă. Varianta cu filet exterior M8×16 este cea mai lungă opțiune de știfturi din gamă, potrivită pentru panouri cu adâncime de montare mai mare.

Structură și dimensiuni

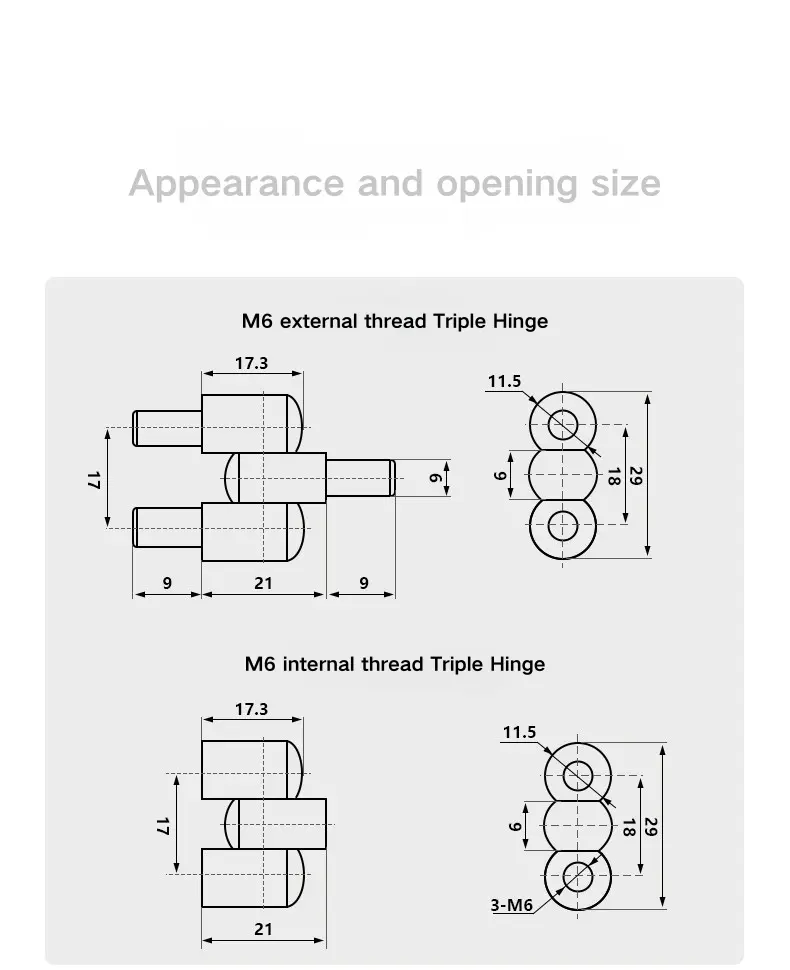

Balamaua cu pivot pentru Parlament cu sudură M6 are o lungime totală de 17,3 mm cu o deschidere centrală a cilindrului de 21 mm. Versiunea cu filet exterior adaugă extensii de știfturi de 9 mm la fiecare capăt, oferind o întindere totală de 39 mm. Stiva cu trei țevi măsoară 29 mm în înălțime totală în trei secțiuni de 9 mm, 18 mm și articulația superioară, cu o lățime a cilindrului de 11,5 mm și un diametru de 6 mm.

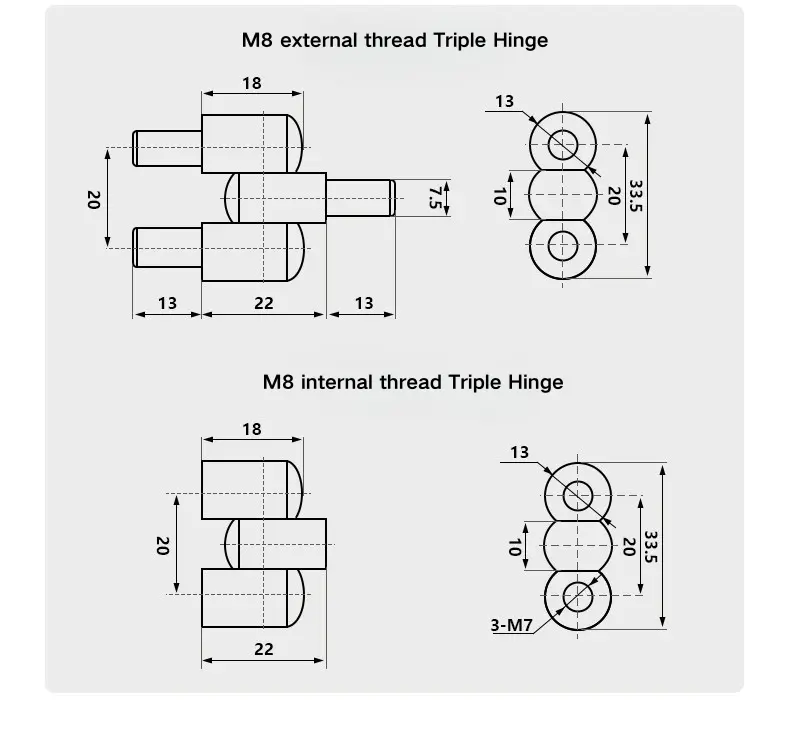

Balamaua pivot M8 este proporțional mai mare, cu o lungime a corpului de 18 mm și o deschidere centrală de 22 mm. Versiunea cu filet exterior adaugă extensii de știfturi de 13 mm pe fiecare parte pentru o întindere totală de 48 mm. Stiva cu trei țevi are o înălțime totală de 33,5 mm pe trei secțiuni - 10 mm, 20 mm și articulația superioară - cu o lățime a cilindrului de 13 mm și un diametru de 7,5 mm. Varianta cu filet intern M8 folosește prize filetate 3×M7.

Instalare și configurare pin

Balamaua pivotantă pentru Parlamentul sudată este instalată prin filetarea știftului sau capătului mufei în panoul ușii sau în punctul de montare a tocului, apoi prin sudare pentru a fixa permanent poziția. Această combinație de cuplare a filetului și sudare oferă o montură sigură care gestionează atât sarcina de rotație a ușii, cât și orice forță laterală asupra balamalei în timpul utilizării.

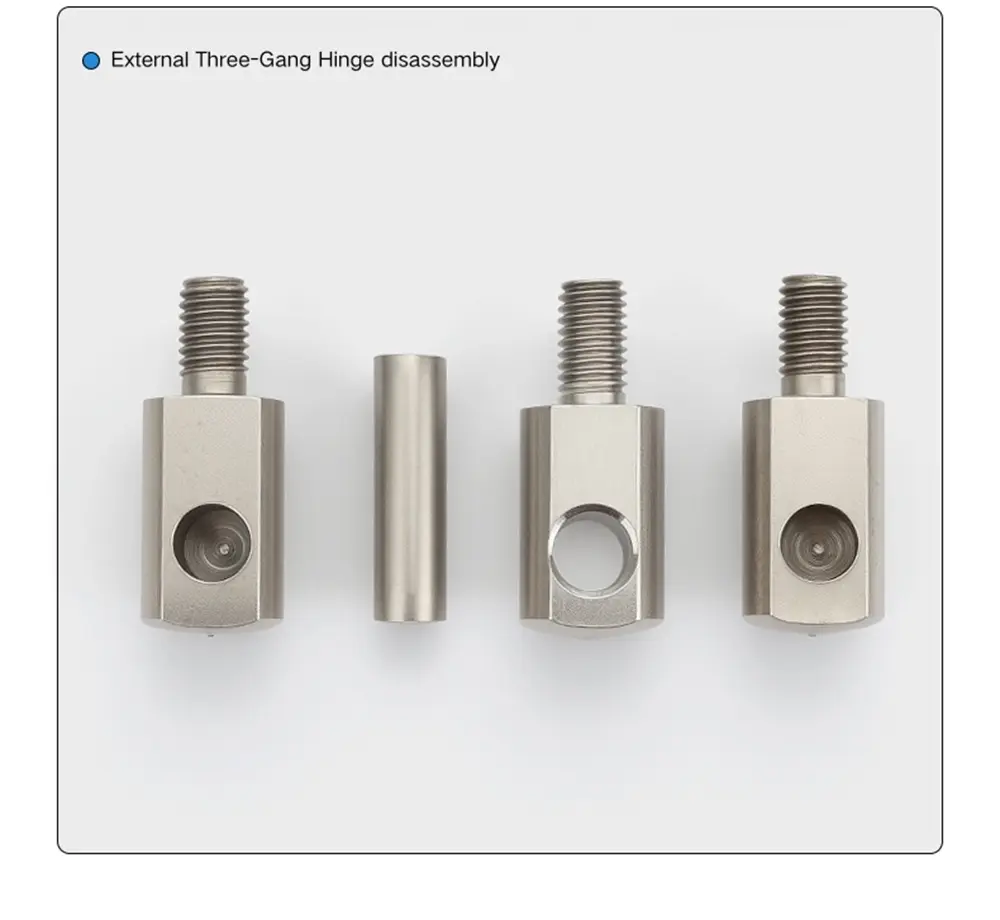

Pentru versiunile detașabile ale acestei unități, știftul iese printr-un orificiu lateral din corpul cilindrului și poate fi tras pentru a decupla ușa din cadru fără a deranja suportul sudat. Versiunile integrate nu au orificiu lateral; știftul este fixat în interiorul cilindrului, iar balamaua nu este proiectată pentru îndepărtarea ușii. Alegerea între integrat și detașabil depinde de faptul dacă îndepărtarea ușii este o cerință pe durata de viață a carcasei.

Material și finisaj de suprafață

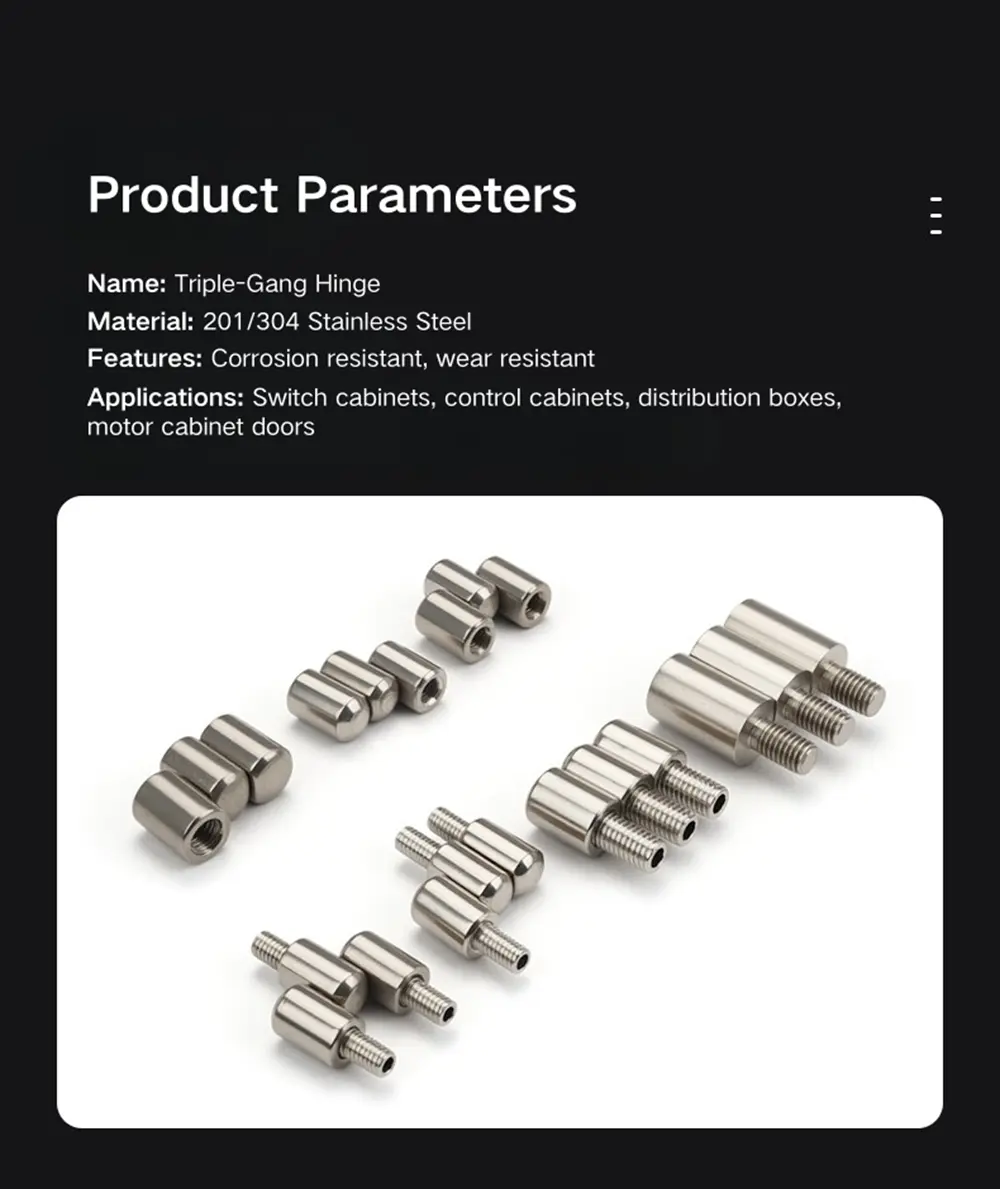

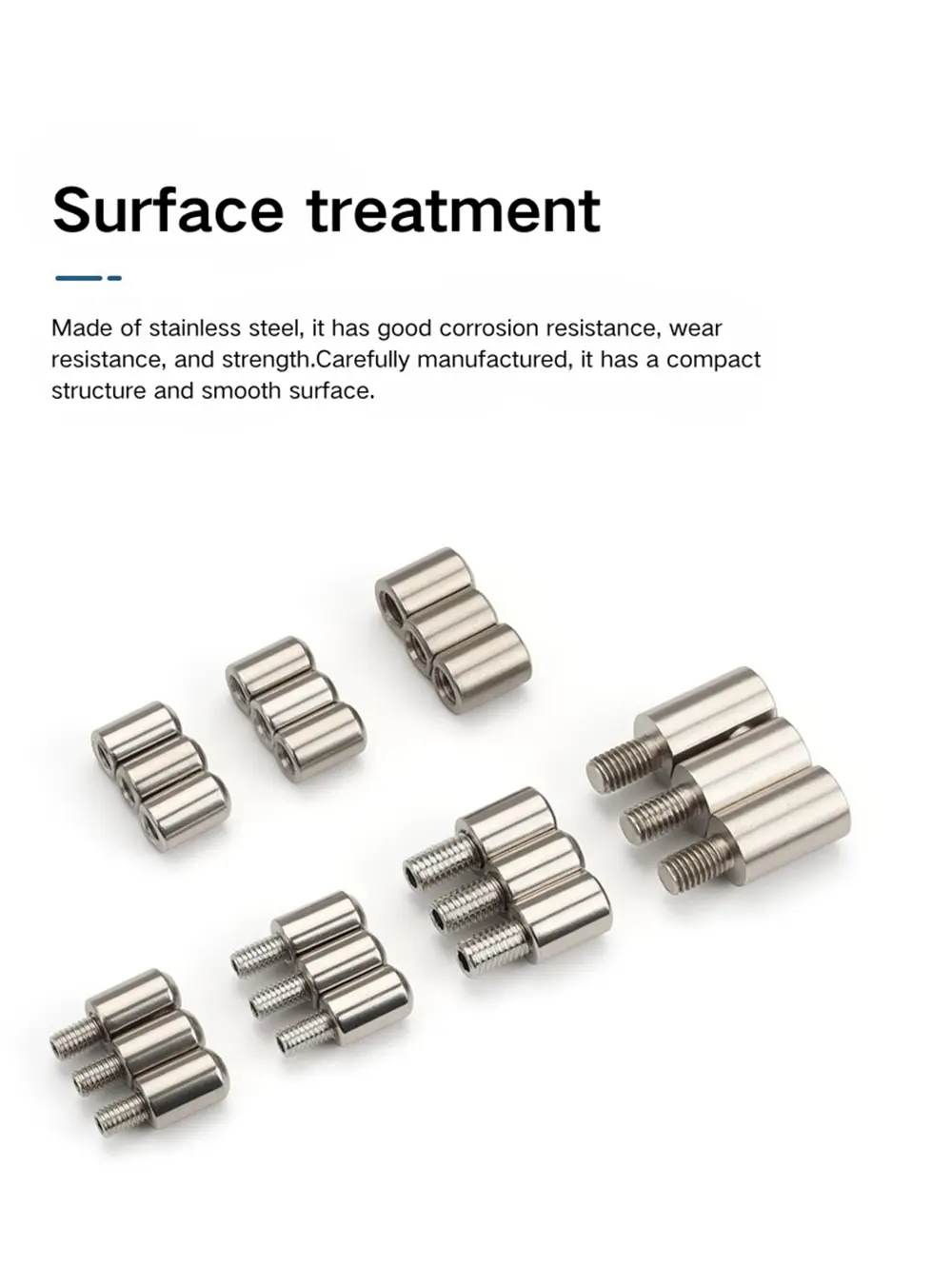

Acest modular este disponibil în oțel inoxidabil 201 și 304, ambele finisate cu lustruire vibrațională. Procesul de lustruire cu vibrații îndepărtează bavurile și marginile ascuțite și oferă o suprafață mată cu luciu redus - nu este un finisaj periat sau oglindă. Ambele clase arată la fel după lustruire; diferența este rezistența la coroziune.

Oțelul inoxidabil 201 oferă o rezistență decentă la coroziune pentru aplicațiile interioare ale dulapurilor electrice și panourilor de distribuție în medii moderate și este opțiunea mai rentabilă din întreaga gamă. Balamaua pivotant pentru Parlament din oțel inoxidabil 304 sudată este alegerea mai bună pentru carcasele exterioare, mediile umede sau instalațiile în care rezistența la coroziune pe termen lung este o cerință fermă. Ambele sunt disponibile în majoritatea combinațiilor de dimensiune de filet și configurație de știfturi din gamă.

FAQ

Î1: Ce variante sunt disponibile în această gamă de balamale?

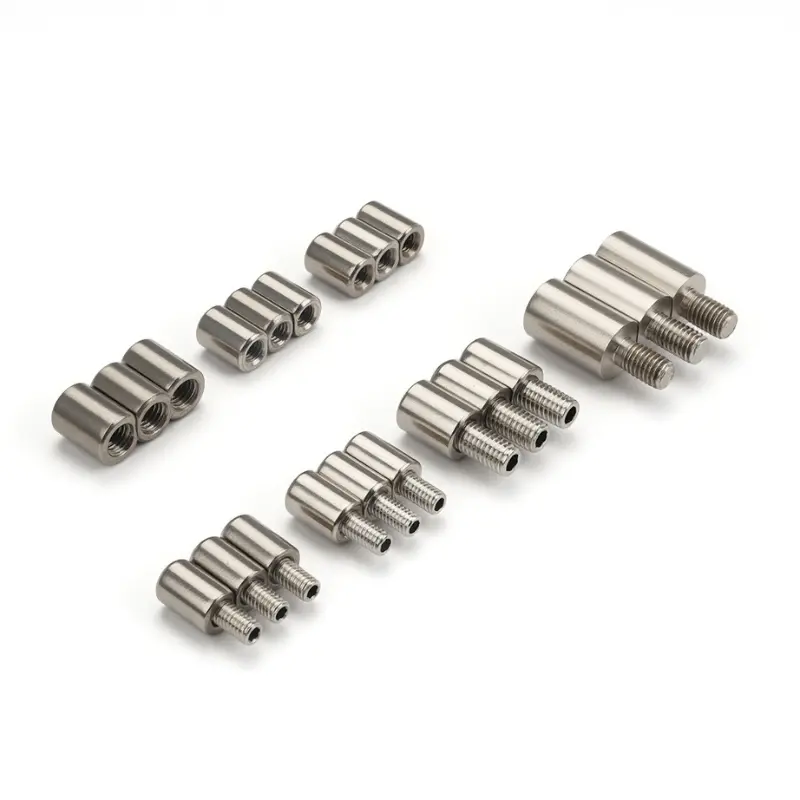

Gama acoperă unsprezece variante: filet interior și exterior în dimensiuni M6 și M8, în oțel inoxidabil 201 și 304, în configurații de știfturi integrate și detașabile. Filetul extern M8×16 este disponibil și ca opțiune de știfturi extinse pentru montarea mai adâncă a panoului.

Î2: Care este diferența dintre tipurile integrate și detașabile?

Tipul integrat are un știft fix - nu poate fi îndepărtat și balamaua nu este proiectată pentru dezasamblarea ușii. Tipul detașabil are o gaură de ieșire laterală prin butoi; știftul alunecă afară pentru a permite ridicarea ușii de pe cadru fără unelte sau deranjarea suportului sudat.

Î3: Care este diferența dintre filetul intern și cel extern?

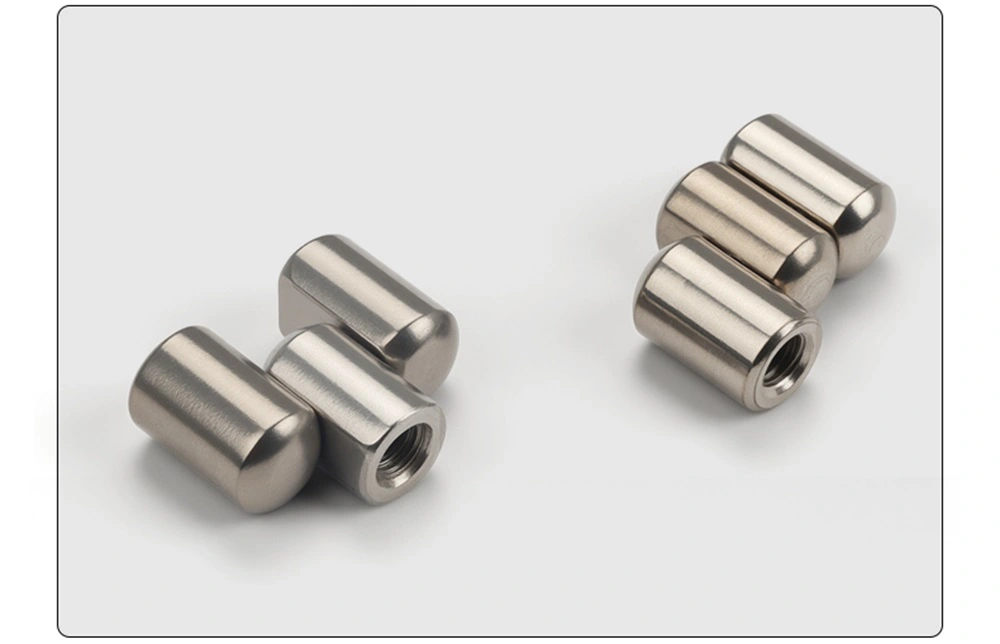

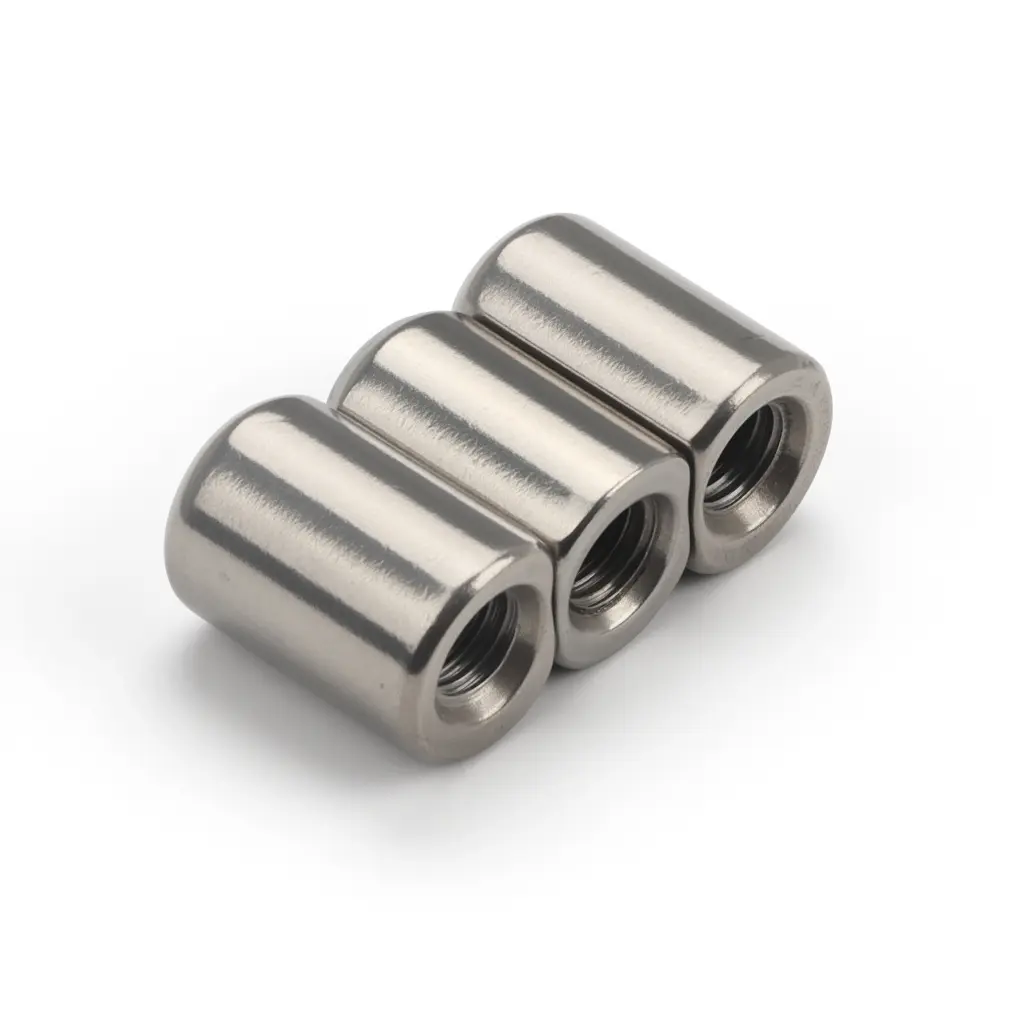

Versiunea cu filet exterior are un știft proeminent care se înfilează într-un orificiu filetat din panou sau cadru. Versiunea cu filet intern are o priză filetată care acceptă un șurub din partea panoului. Ambele sunt apoi sudate după filetare pentru o instalare permanentă.

Î4: Cum este instalată această balama?

Instalarea implică filetarea știftului sau capătului mufei în panoul ușii sau în punctul de montare a tocului, apoi sudarea pentru a fixa balamaua permanent. Combinația dintre cuplarea filetului și sudarea menține balamaua stabilă atât sub sarcina de rotație a ușii, cât și sub forțele laterale.

Î5: Care sunt dimensiunile cheie pentru versiunile M6 și M8?

Corpul balamalei cu pivot pentru Parlamentul M6 Weld-On are o lungime de 17,3 mm, o deschidere centrală de 21 mm și un diametru de știft de 6 mm. Stiva cu trei butoaie are 29 mm înălțime și 11,5 mm lățime. Versiunea M8 are un corp de 18 mm, o deschidere centrală de 22 mm, un diametru de știft de 7,5 mm și o înălțime de stivă de 33,5 mm la 13 mm lățime.

Î6: Ce este lustruirea vibrațională?

Lustruirea prin vibrare este un proces de zdrobire care îndepărtează bavurile și marginile ascuțite de pe suprafața piesei, producând un finisaj mat cu luciu scăzut. Nu este un finisaj periat sau oglindă. Ambele versiuni din inox 201 și 304 ale acestei balamale trec prin același proces de lustruire vibrațională.

Î7: Ce calitate de oțel inoxidabil ar trebui să aleg?

Oțelul inoxidabil 201 se potrivește aplicațiilor standard din dulapuri electrice de interior și panouri de distribuție unde expunerea la coroziune este moderată. Oțelul inoxidabil 304 este alegerea mai bună pentru carcasele exterioare, mediile cu umiditate ridicată sau instalațiile în care rezistența la coroziune pe termen lung este o cerință grea.
