Balama din aliaj de zinc pentru cabinet RMU

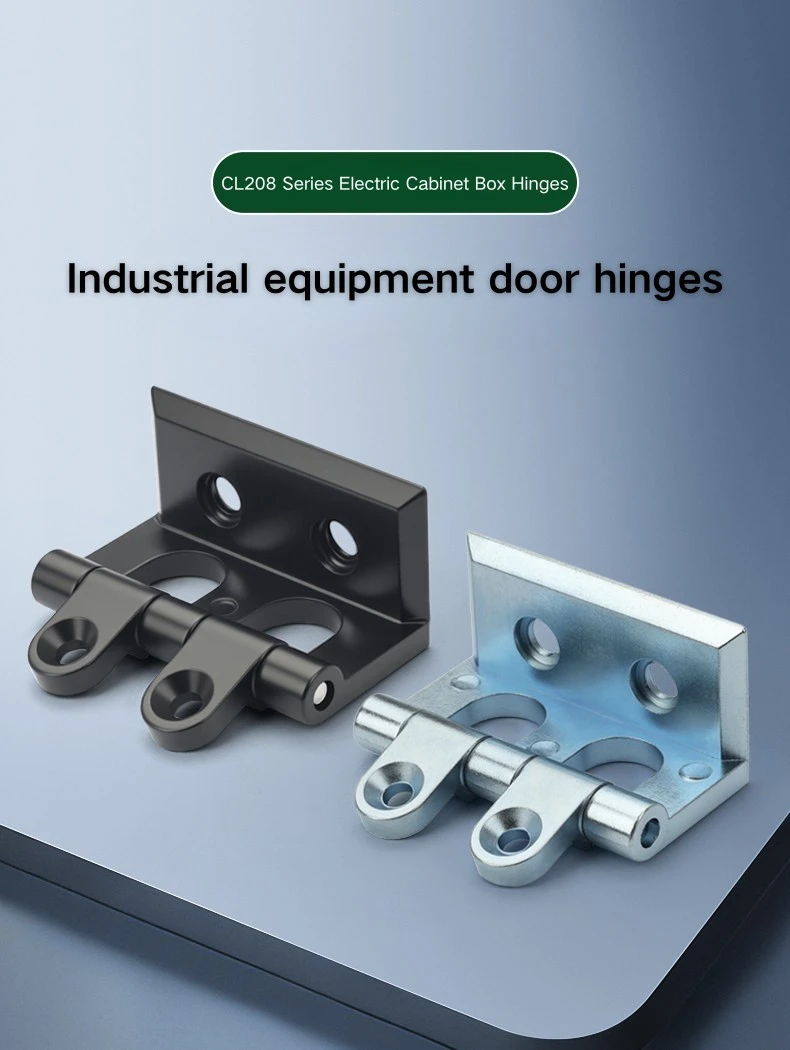

Pentru cei care achiziționează hardware pentru dulap RMU de la Yitai Lock în volum, balamaua RMU Cabinet Zinc Alloy CL208 folosește un design cu două butoaie cu două butoaie de Φ8 mm și un știft de Φ4 mm, oferind balamalei o suprafață portantă mai largă decât un tip cu un singur butoi de aceeași dimensiune. Amprenta totală este de 48 × 26 mm, instalată prin sudură, iar cele două opțiuni de finisare — negru și crom strălucitor — acoperă cele mai comune tratamente de suprafață a dulapurilor de pe piața RMU și a aparatelor de comutare.

Structură și dimensiuni

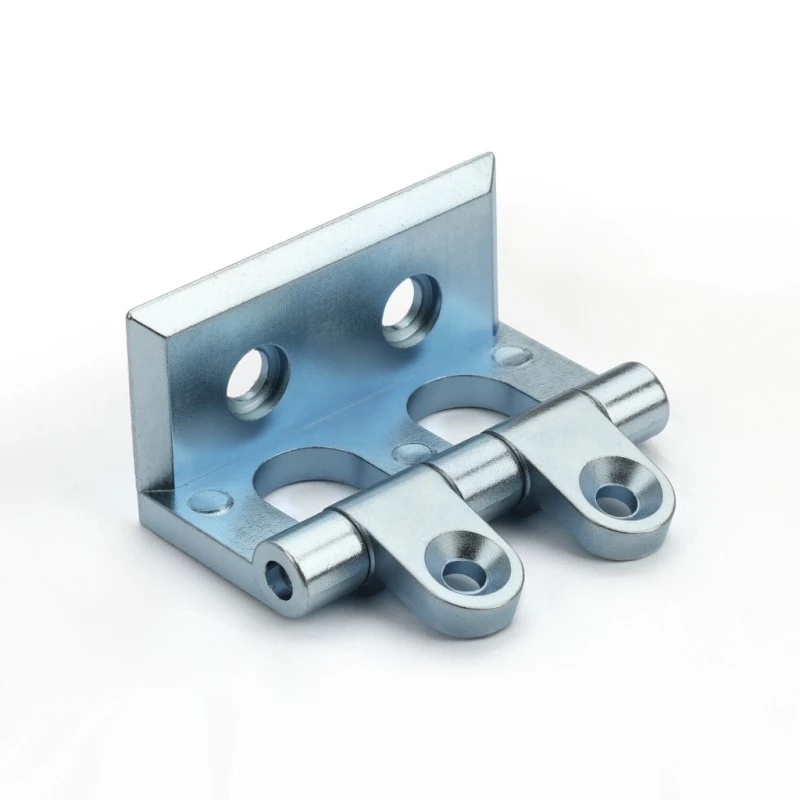

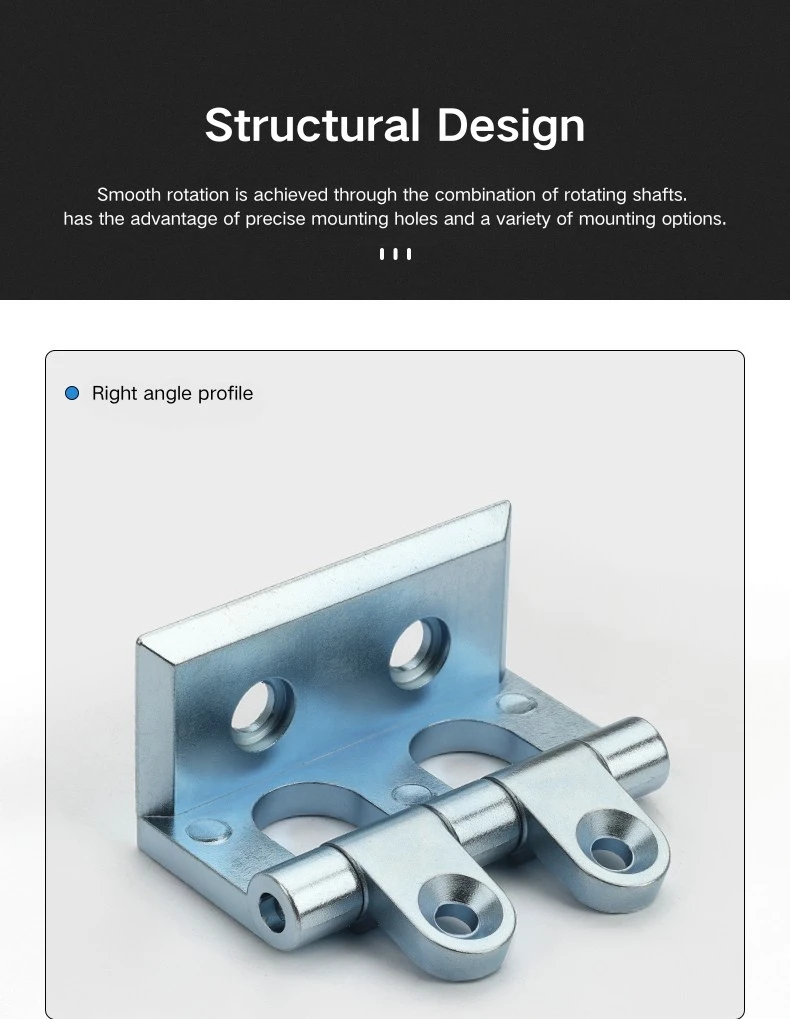

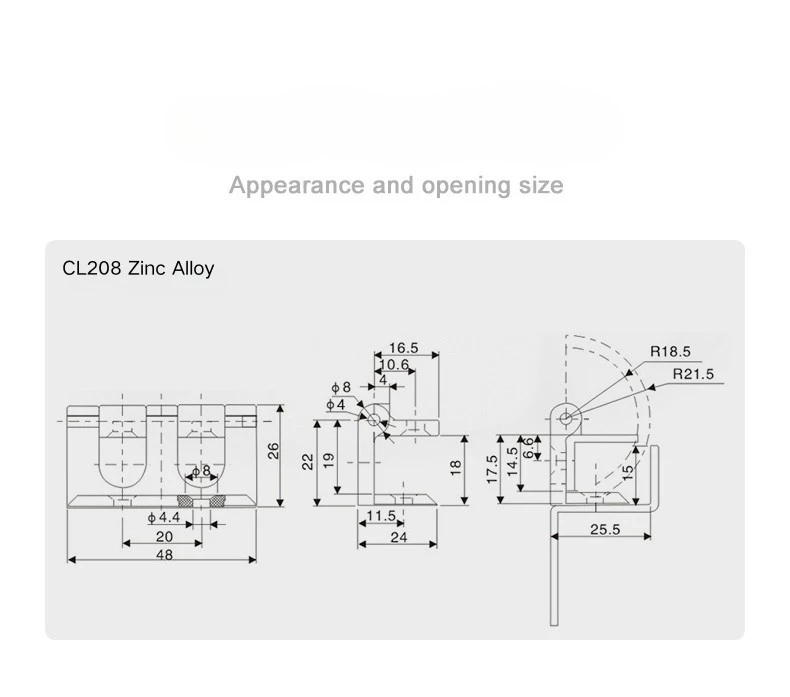

Balamaua din aliaj de zinc pentru cabinet RMU măsoară 48 mm lățime și 26 mm înălțime, cu o deschidere de 20 mm între cele două aripi de montare. Balamaua din aliaj de zinc pentru cabinet RMU folosește două butoaie de Φ8 mm pe un știft comun de Φ4 mm, mai degrabă decât o singură articulație - suprafața de rulment mai largă împrăștie sarcina ușii mai uniform și rezistă mai bine în cazul utilizării repetate. Ansamblul butoiului se află la 16,5 mm de marginea frunzei, cu centrul știftului la 10,6 mm.

Pe profilul lateral, balamaua din aliaj de zinc pentru cabinet RMU are o adâncime de angajare a panoului ușii de 24 mm și o rază de acțiune laterală a cadrului de 25,5 mm. Secțiunea de angajare a cadrului are o înălțime de 22 mm, cu o bază de 11,5 mm, iar jocul lateral are o înălțime totală de 17,5 mm, cu o treaptă interioară de 14,5 mm și o decalare a știfturilor de 6,6 mm - dimensiuni care se aliniază cu geometria canalului cadrului tipică pentru RMU și construcția cabinetului de distribuție.

Unghiul de deschidere și controlul ușii

Caracteristica remarcabilă a balamalei din aliaj de zinc pentru cabinet RMU este unghiul de deschidere de 270°. Majoritatea balamalelor standard ale dulapului se deschid la 90°, 120° sau 180° - o balansare de 270° înseamnă că ușa se poate plia înapoi aproape plat pe partea laterală a dulapului, mai degrabă decât să se oprească în unghi drept sau la jumătate. În aplicațiile RMU și al unității principale în inel, acest lucru face o diferență reală atunci când tehnicienii au nevoie de acces neobstrucționat la interior pentru instalare, întreținere sau gestionarea cablurilor.

Raza arcului de pe balamaua din aliaj de zinc pentru cabinet RMU trece de la R18,5 mm la R21,5 mm prin intervalul de balansare, ceea ce definește spațiul liber prin care trece ușa la deschidere. Acest lucru merită luat în considerare în timpul amenajării dulapului - trebuie să existe suficient spațiu liber lângă dulap pentru ca ușa să finalizeze întreaga mișcare fără obstacole.

Terminați Opțiuni și aplicație

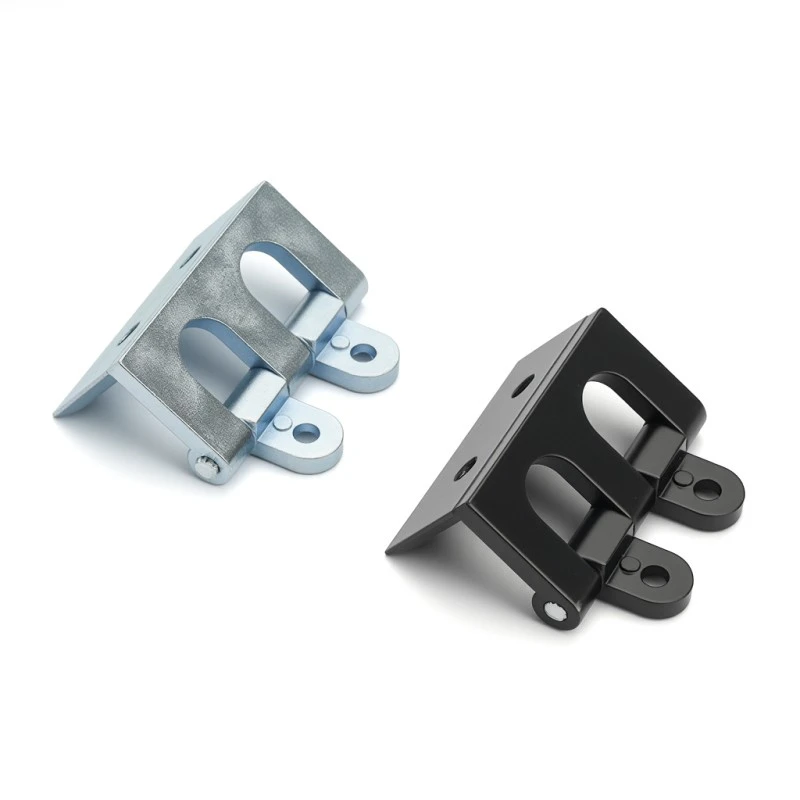

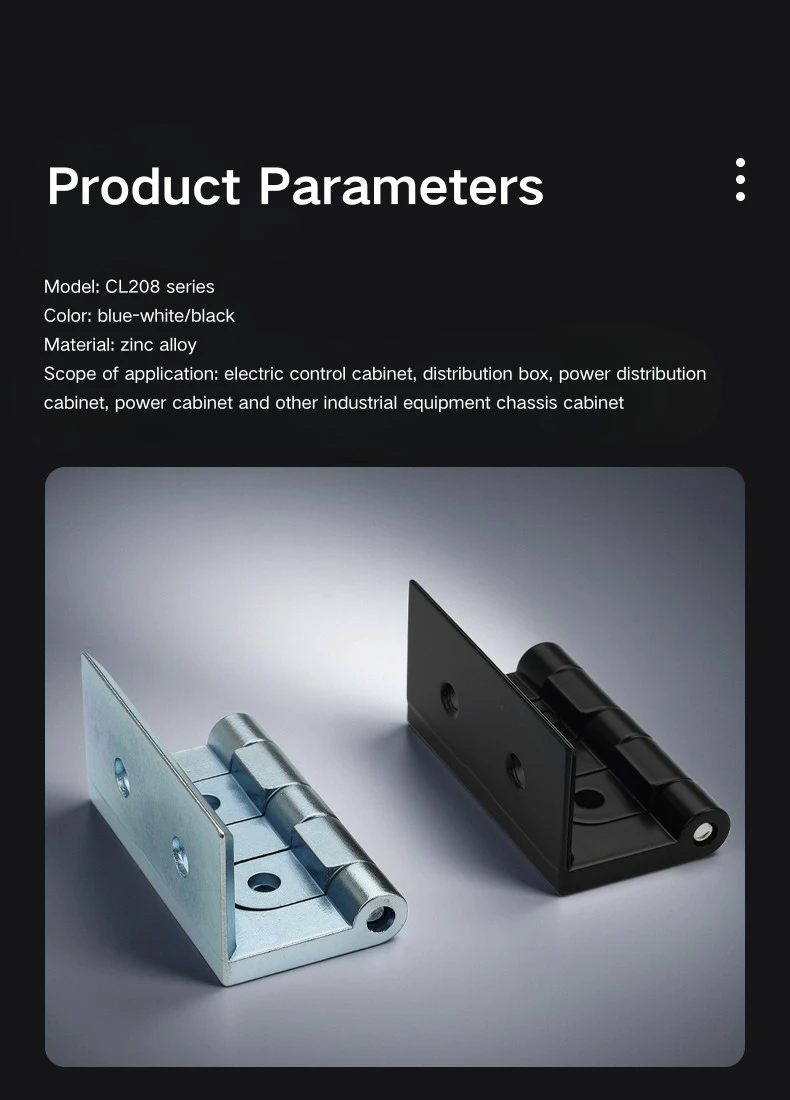

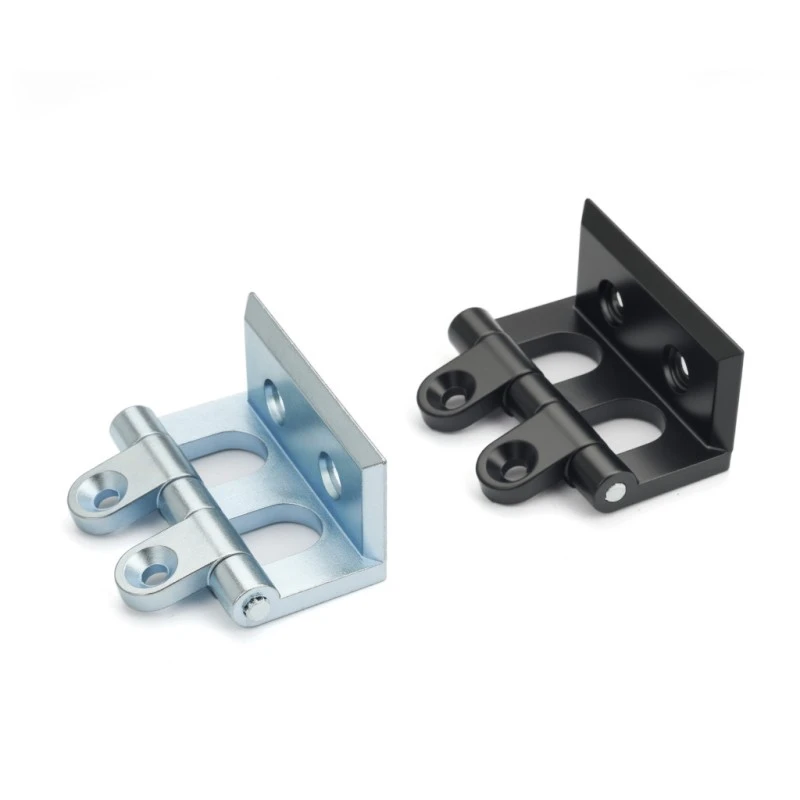

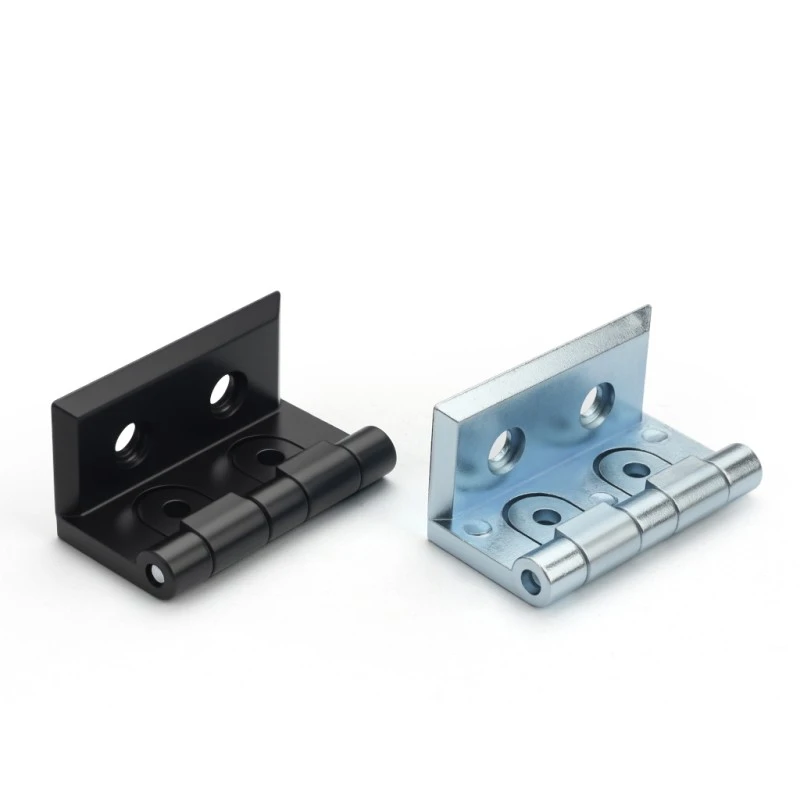

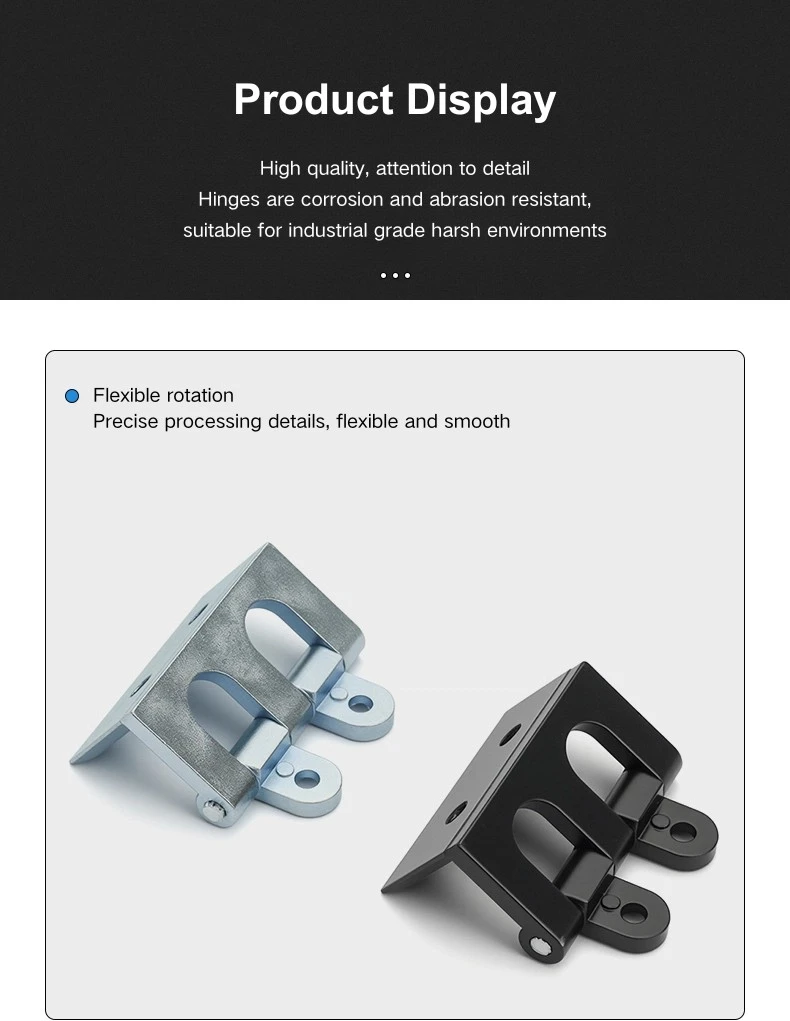

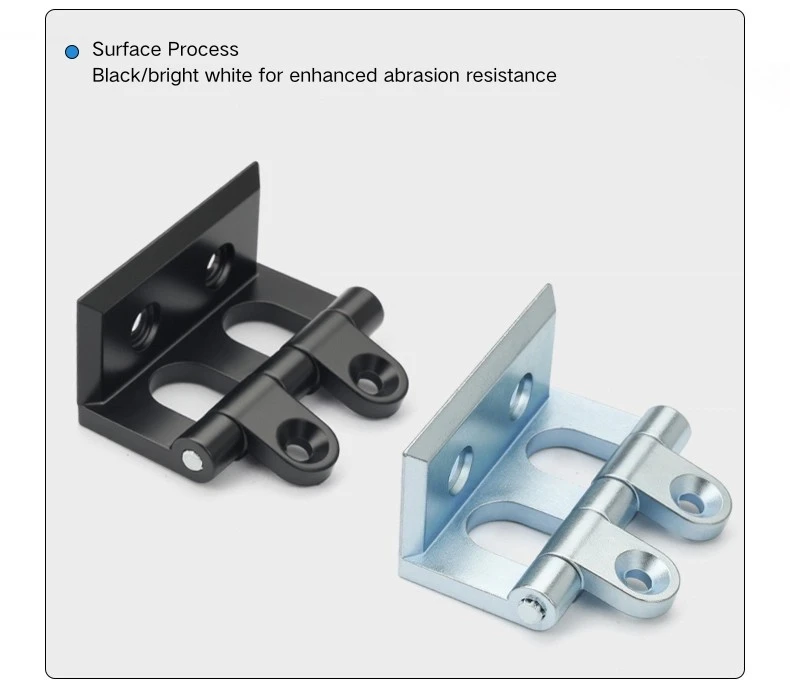

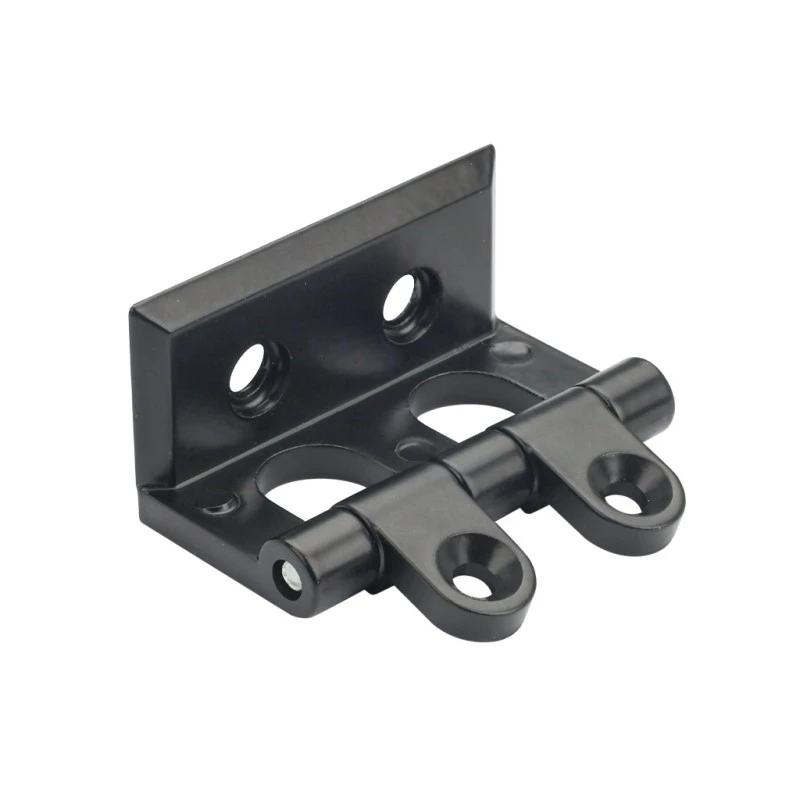

Balamaua din aliaj de zinc pentru cabinet RMU vine în două finisaje: negru și crom strălucitor. Negrul se potrivește cu dulapurile acoperite cu pulbere închisă la culoare și este alegerea mai comună în construcțiile RMU unde exteriorul dulapului este un finisaj industrial standard. Cromul strălucitor conferă un aspect lustruit, reflectorizant și funcționează bine pe panourile de incintă mai deschise sau decorative, unde finisajul balamalei face parte din estetica generală a dulapului.

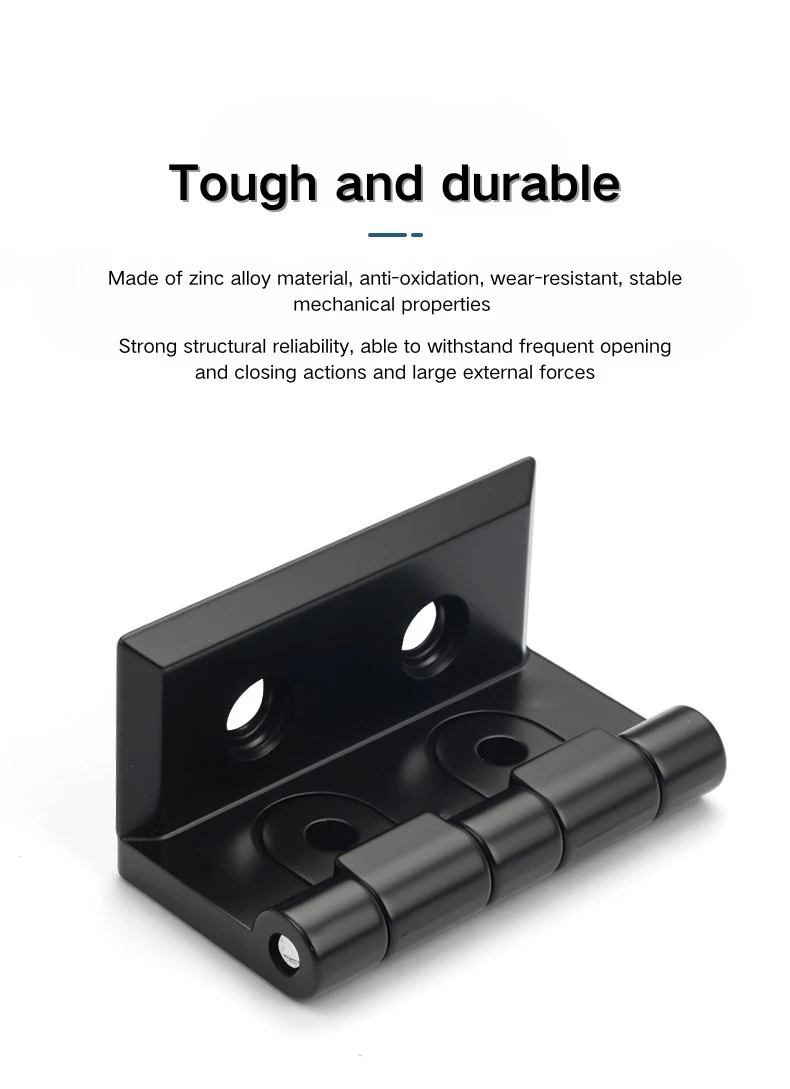

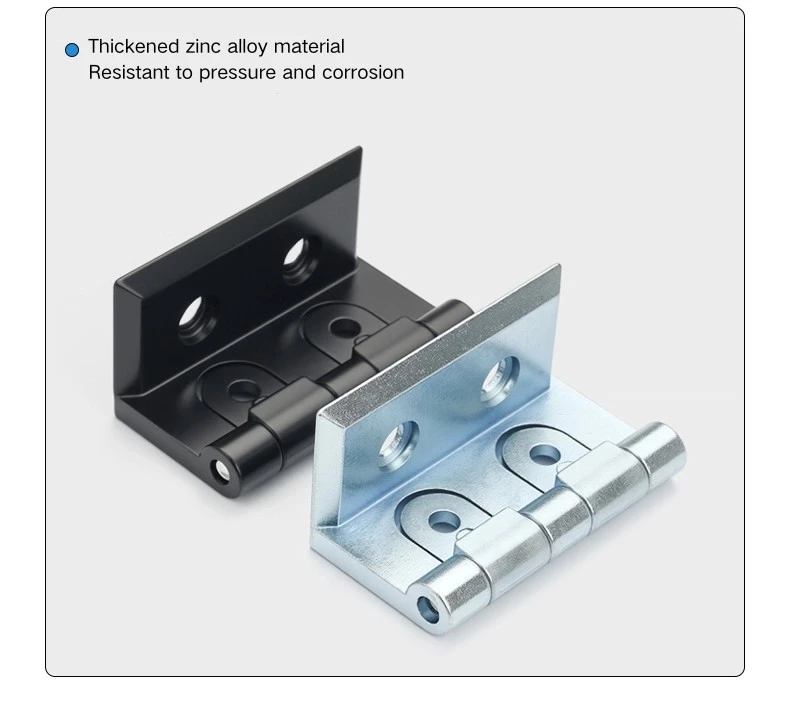

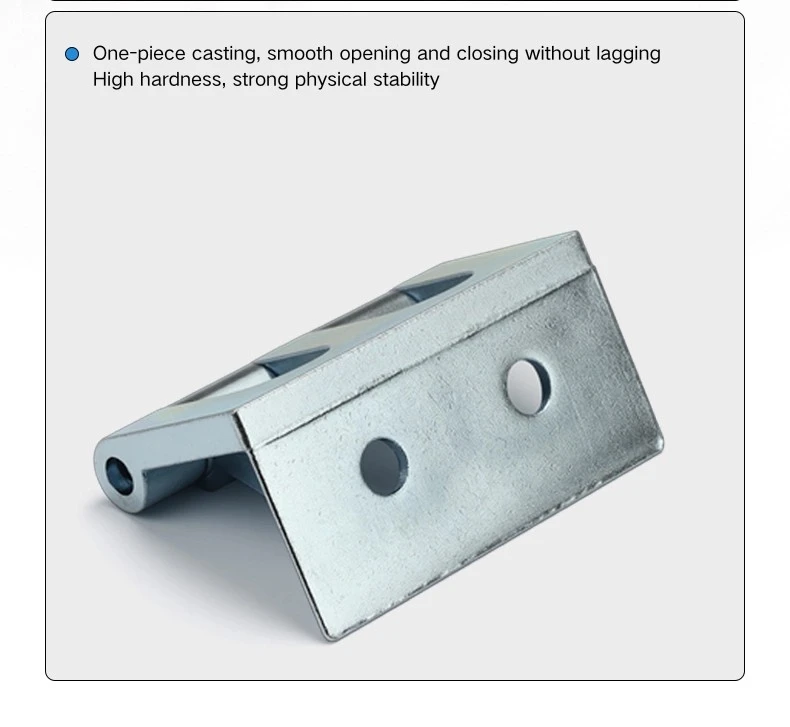

Ambele finisaje ale balamalei din aliaj de zinc pentru cabinet RMU sunt sudate direct pe cadrul dulapului în timpul fabricării, astfel încât alegerea finisajului este o decizie permanentă în etapa de construcție. Construcția din aliaj de zinc se descurcă bine în mediile industriale tipice interioare, iar corpul turnat sub presiune oferă o precizie dimensională constantă în loturile de producție - util atunci când balamaua trebuie să se alinieze precis cu un canal de cadru de îmbinare în mai multe unități de dulap.

FAQ

Î1: Care este unghiul de deschidere al balamalei CL208?

CL208 se deschide la 270°, ceea ce permite ușii să treacă peste plat și să se plieze înapoi aproape complet lângă cadrul dulapului. Acesta este principalul motiv pentru care este specificat pentru dulapurile RMU și pentru unitățile principale inelare, unde accesul complet la interior este o cerință obișnuită.

Î2: Care sunt dimensiunile totale ale CL208?

Balamaua dulapului din aliaj de zinc CL208 are 48 mm lățime și 26 mm înălțime, cu o deschidere interioară de 20 mm între aripile de montare. Raza laterală a tocului este de 25,5 mm, iar adâncimea de angajare a panoului ușii este de 24 mm.

Î3: Cum este instalat CL208?

CL208 este o balama sudată - este fixată pe tocul dulapului și pe panoul ușii prin sudare în timpul fabricării. Nu există opțiune de montare cu șurub pentru acest model.

Î4: Ce opțiuni de finisare sunt disponibile?

CL208 vine în aliaj de zinc negru și aliaj de zinc crom strălucitor. Negrul este alegerea standard pentru carcasele închise la culoare sau acoperite cu pulbere; cromul strălucitor se potrivește cu finisaje mai ușoare sau decorative pentru dulapuri.

Î5: Pentru ce tipuri de cabinet este proiectat CL208?

CL208 este proiectat în primul rând pentru dulapurile unității principale cu inel și este, de asemenea, utilizat pentru cutii de distribuție electrică, dulapuri de control industriale și carcase de comutație. Unghiul de deschidere de 270° este deosebit de relevant pentru aplicațiile RMU unde spațiul liber complet al ușii este o cerință funcțională.

Î6: Există spațiu liber necesar pentru rotirea ușii la 270°?

Da. Ușa trece printr-un arc de R18,5 până la R21,5 mm pe măsură ce se deschide. În timpul amenajării dulapului, asigurați-vă că există suficient spațiu liber de-a lungul dulapului pentru ca ușa să finalizeze întreaga mișcare fără a lovi structurile sau echipamentele adiacente.

Î7: CL208 este disponibil în oțel inoxidabil?

CL208 este disponibil momentan numai în aliaj de zinc, în finisaje negru și crom strălucitor. Pentru opțiunile de balamale pentru dulap din oțel inoxidabil, alte modele din gama Yitai Lock pot fi mai potrivite în funcție de aplicația dvs.
